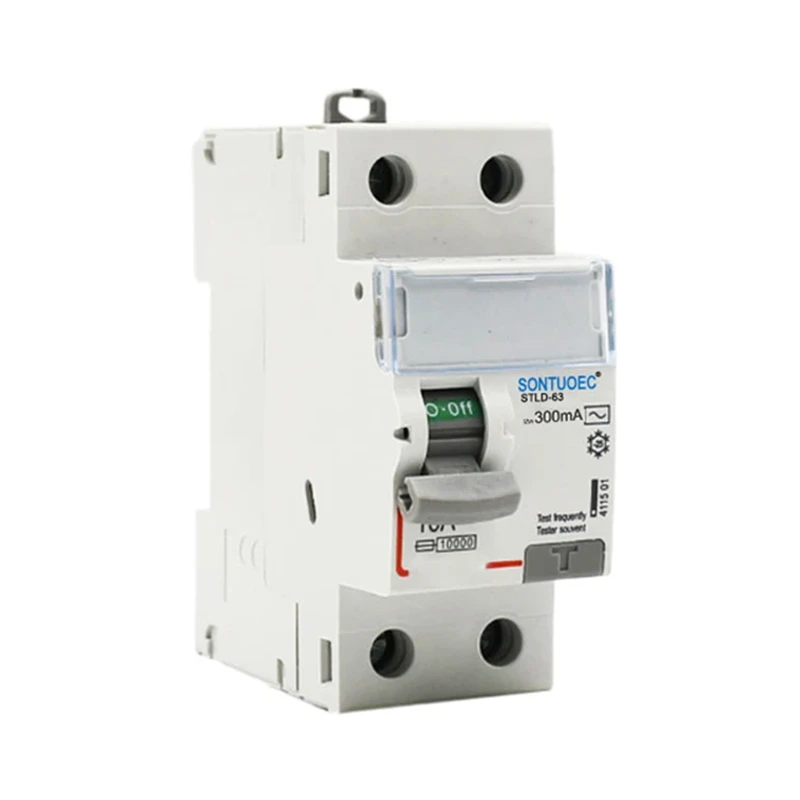

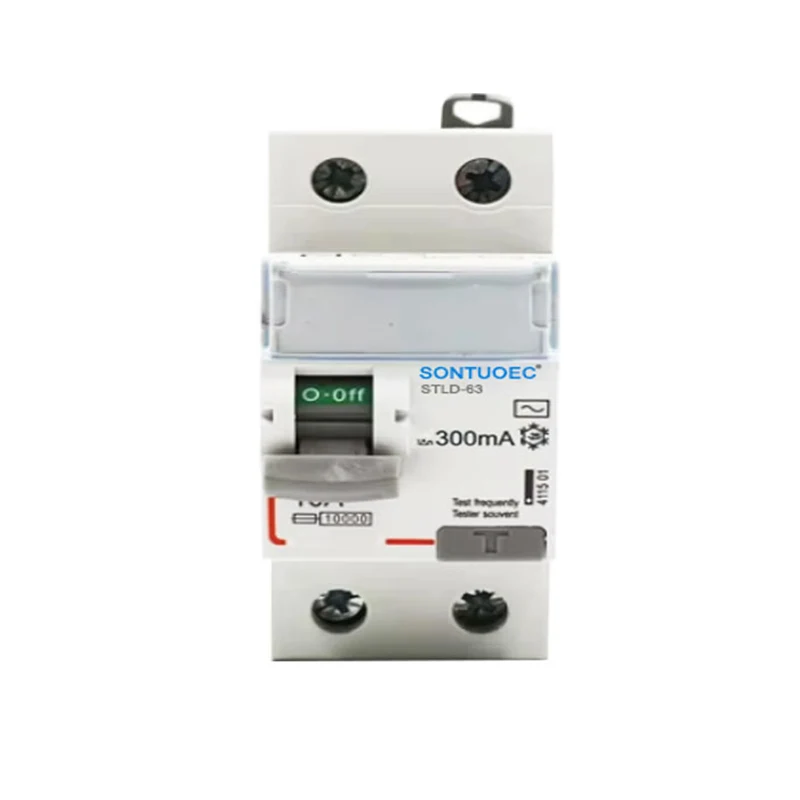

2p 63a/30mA RCD AC -tipe

Die bedryfsbeginsel van die 2p 63A/30MA RCD AC -tipe is gebaseer op die residuele stroomtransformator. Wanneer 'n ongebalanseerde stroom (d.w.s. lekkasie) in 'n elektriese stelsel voorkom, bespeur die oorblywende stroomtransformator hierdie ongebalanseerde stroom en genereer 'n magnetiese vloed eweredig aan die lekkasie. Hierdie magnetiese vloed veroorsaak die interne vrystellingsmeganisme van die RCD, wat veroorsaak dat die RCD die kragtoevoer vinnig afsny.

Stuur navraag

Produk Beskrywing

Model:	Elektro-magnetiese tipe; Elektroniese tipe
Standaard	IEC 61008-1
Oorblywende huidige kenmerke:	En, en
Pool nr.:	2p, 4p
Gegradeerde stroom:	16a, 25a, 32a, 40a, 63a;
Gegradeerde spanning:	230/400V AC
Gegradeerde frekwensie:	50/60Hz
Gegradeerde residuele bedryfstroom IΔN:	10mA, 30MA, 100MA, 300MA, 500MA
Gegradeerde residuele nie-bedryfsstroom I ΔNO:	≤0.5iΔn
Gegradeerde voorwaardelike kortsluitingstroom inc:	6000A
Gegradeerde voorwaardelike residuele kortsluiting Huidige IΔC:	6000A
Tripping duur:	Onmiddellike tripping≤0.1sek
Residuele uitstraling van die huidige reeks:	0.5iΔn ~ iΔn
Elektro-meganiese uithouvermoë:	4000 siklusse
Bevestiging van wringkrag:	2.0nm
Verbindingsterminal:	Skroef terminale pilaarklem met klem

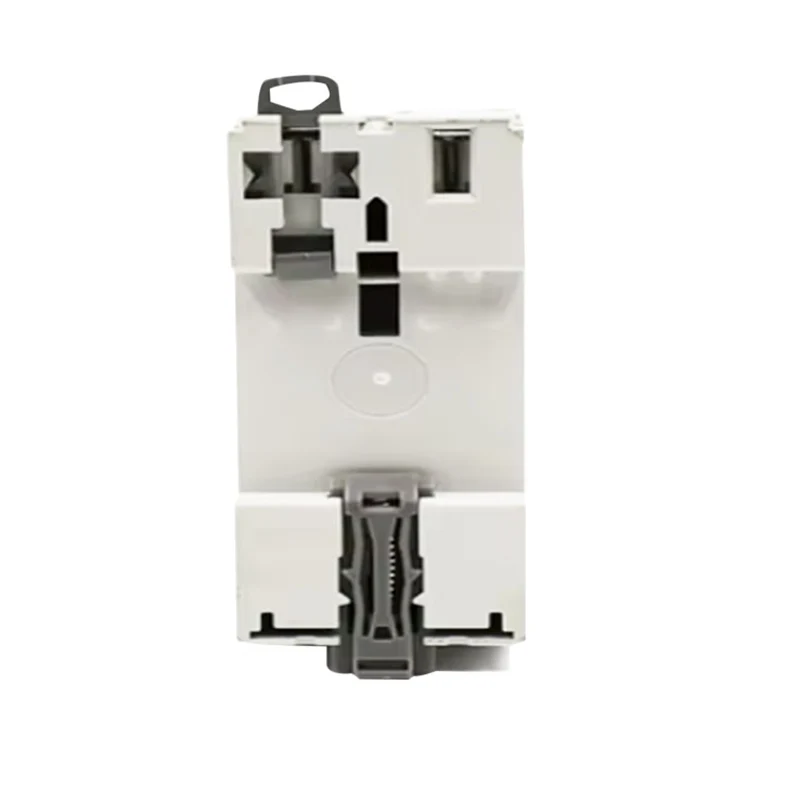

Installasie:	35 mm DIN Rail Monting

Basiese konsep

 2p: dui aan dat hierdie RCD (residuele huidige toestel) 'n bipolêre skakelaar is, dit wil sê, dit kan die aan-af van twee lyne tegelyk beheer. Hierdie ontwerp word gewoonlik gebruik waar beide fase- en nullyne terselfdertyd afgesny moet word om te verseker dat die stroombaan heeltemal afgesny kan word in die geval van 'n lekkasie of fout, wat voorkom dat veiligheidsongelukke soos elektrokusie of elektriese brande voorkom.

 63a: dui aan dat die RCD op 63 ampère beoordeel word. Die nominale stroom is die maksimum stroomwaarde wat die RCD deurlopend kan dra sonder om oorverhitting of skade te veroorsaak. In praktiese toepassings moet die toepaslike nominale stroom gekies word volgens die las van die elektriese stelsel.

 30mA: dui aan dat die lekkasiestroom van hierdie RCD 30 mA is. Die lekkasie -aksie is die minimum stroomwaarde waarteen die RCD lekkasiestroom opspoor en 'n aksie veroorsaak. As die lekkasie in die elektriese stelsel hierdie waarde oorskry, sal die RCD vinnig die kragtoevoer afsny om persoonlike veiligheid te beskerm en ongelukke soos elektriese brande te voorkom.

 RCD: Residuele stroomtoestel is 'n elektriese veiligheidstoestel wat gebruik word om residuele stroom (d.w.s. lekkasiestroom) in 'n elektriese stelsel op te spoor en die kragbron af te sny. Dit word wyd gebruik in verskillende elektriese stelsels met 'n lae spanning om uitgebreide beskerming vir elektriese toerusting en personeel te bied.

 AC -tipe: dui aan dat hierdie RCD geskik is vir wisselstroomstelsels (AC). Wisselstroom (AC) is 'n algemene manier om elektrisiteit oor te dra en word gekenmerk deur periodieke veranderinge in die rigting van die spanning en stroom in vergelyking met direkte stroom (DC). Daarom moet die toepaslike model gekies word op die tipe elektriese stelsel (AC of DC) wanneer u 'n RCD kies.

1. Voorsien beskerming teen aardfout/lekstroom en funksie van isolasie

2. Hoë kortsluitstroom weerstaan die kapasiteit

3. Toepassend op Terminal- en PIN/Fork Type -busstaafverbinding

4. Toegerus met vingerbeskermde aansluitstukke

5. Automaties ontkoppel die stroombaan wanneer die aardfout/lekkasie voorkom en die nominale sensitiwiteit oorskry

6. afhanklik van kragtoevoer en lynspanning, en vry van eksterne interferensie, spanningsskommeling. ---------- Grootgrootte-verbindingsdraad (35 mm-verbindingskabel)
