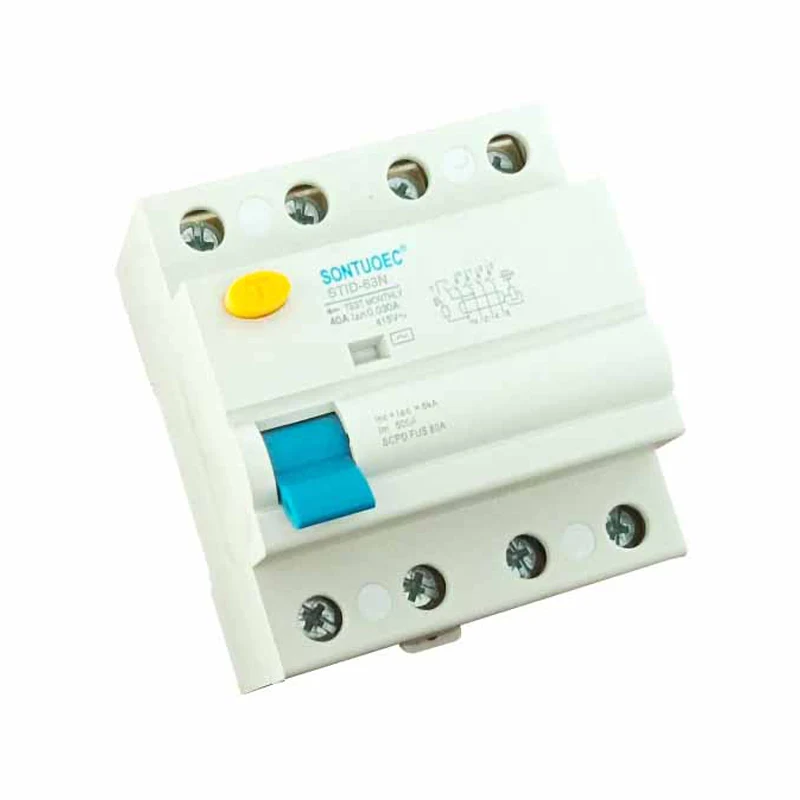

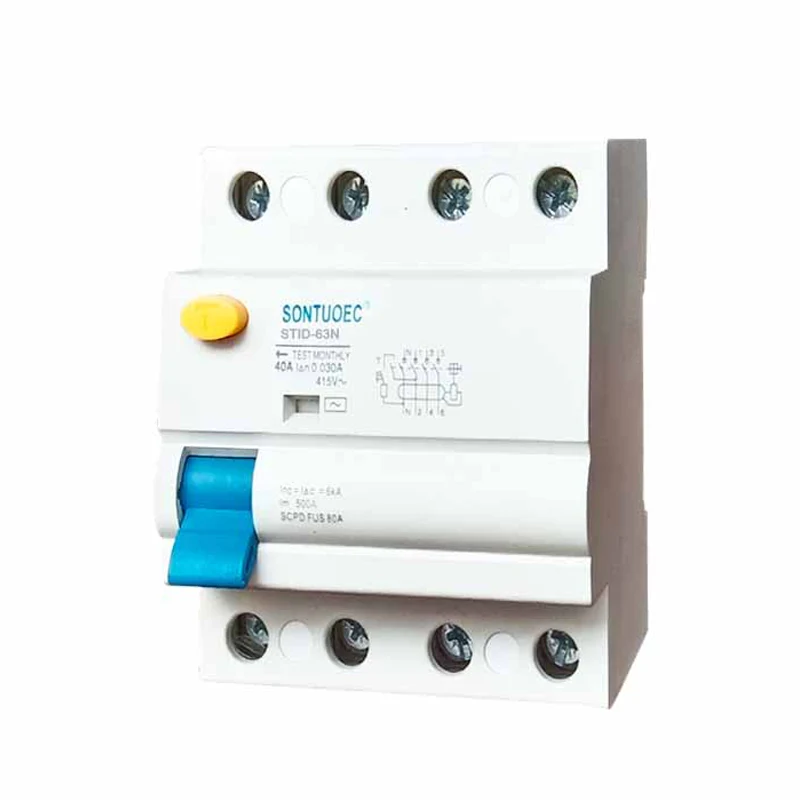

63a/100mA Restroomstroombreker RCCB

63A/100mA Restroomstroombreker RCCB is die stroom in 'n ander kring as die normale bedryfstroom, wat gegenereer kan word as gevolg van die isolasie van toerusting, personeel van die elektriese skok of grondfoute, ens.

Model:STID-63N

Stuur navraag

Produk Beskrywing

Standaard:	IEC 61008-1
Model:	Sign-63n
Oorblywende huidige kenmerke:	En, en

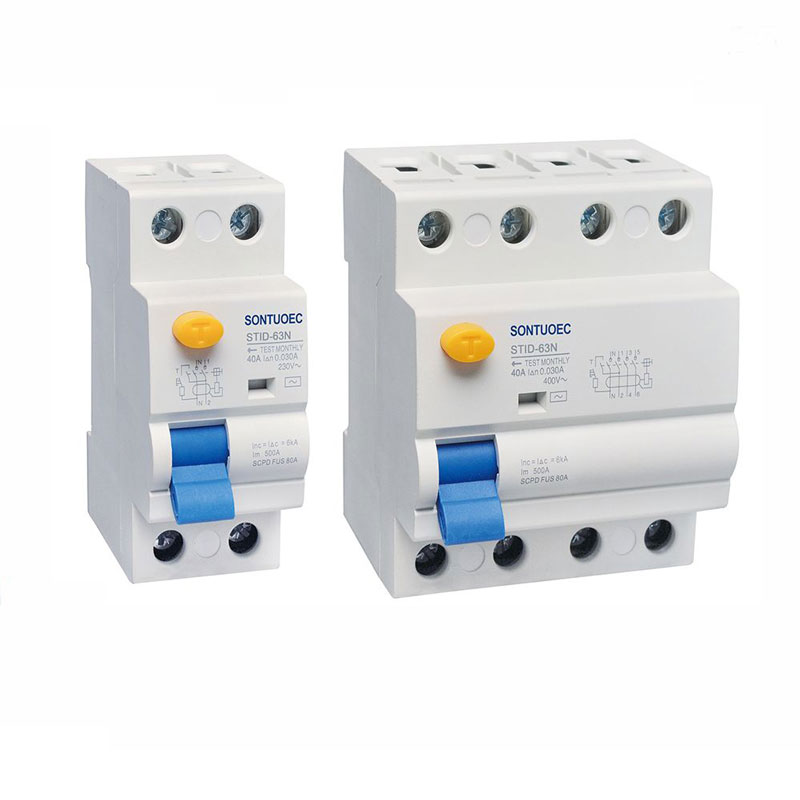

Pool nr.:	2p, 4p
Gegradeerde stroom:	16a, 25a, 32a, 40a, 63a;
Gegradeerde spanning:	230/400V AC
Gegradeerde frekwensie:	50/60Hz
Gegradeerde residuele bedryfstroom IΔN:	10mA, 30MA, 100MA, 300MA, 500MA
Gegradeerde residuele nie-bedryfsstroom I ΔNO:	≤0.5iΔn
Gegradeerde voorwaardelike kortsluitingstroom inc:	6000A
Gegradeerde voorwaardelike residuele kortsluiting Huidige IΔC:	6000A
Tripping duur:	Onmiddellike tripping≤0.1sek
Residuele uitstraling van die huidige reeks:	0.5iΔn ~ iΔn
Elektro-meganiese uithouvermoë:	4000 siklusse
Bevestiging van wringkrag:	2.0nm

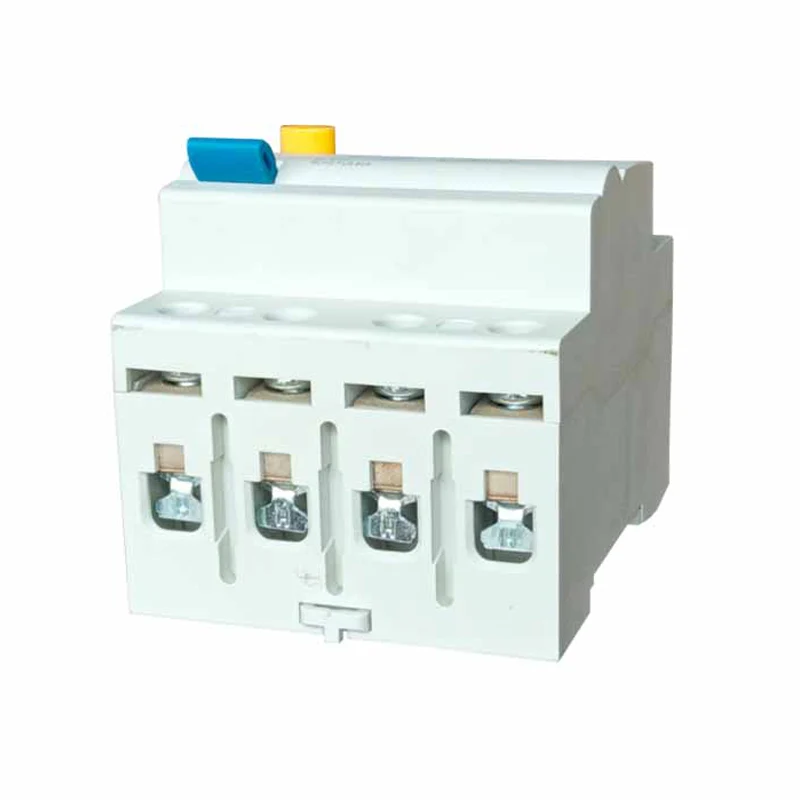

Verbindingsterminal:	Skroef terminale pilaarklem met klem
Installasie:	35 mm DIN Rail Monting

Beginsel van operasie

Die bedryfsbeginsel van die RCCB is gebaseer op die beginsels van elektromagnetiese induksie en huidige balans. As die oorblywende stroom in die stroombaan deur die transformator beweeg, genereer die transformator 'n ooreenstemmende magnetiese vloed. Hierdie magnetiese vloed word omgeskakel in 'n elektriese sein en word deur 'n elektroniese stroombaan verwerk. Wanneer die verwerkte elektriese sein 'n vooraf ingestelde drempel bereik, veroorsaak die RCCB die vrystellingmeganisme om op te tree, wat veroorsaak dat die stroombreker die stroombaan vinnig afsny.

Belangrikste kenmerke

Hoë sensitiwiteit: Die RCCB is in staat om klein restrome op te spoor, gewoonlik minder as 30 mA (presiese waarde hang af van die produkspesifikasies), wat help om die stroombane betyds af te sny voordat elektrokusie -ongelukke voorkom.

Vinnige reaksie: RCCB kan die stroombaan vinnig binne enkele millisekondes afsny nadat die oorblywende stroom opgespoor is, wat effektief elektriese skokongelukke en die verspreiding van elektriese brande voorkom.

Veilig en betroubaar: RCCB neem gevorderde elektroniese komponente en ontkoppelingsmeganisme aan met hoë betroubaarheid en stabiliteit. Terselfdertyd het dit ook oorbelasting en kortsluitingsfunksies, wat die veiligheid van stroombane en toerusting ten volle kan beskerm.

Maklik om te installeer en te onderhou: RCCB neem gewoonlik modulêre ontwerp, kompakte struktuur en maklik om te installeer. Dit het ook maklik om te ondersteun en vervang kontakte vir roetine-instandhouding en inspeksie.

Toepassingscenario's

63a/100mA Restroomstroombreker RCCB word wyd gebruik in 'n verskeidenheid situasies waar elektriese beskerming nodig is, insluitend maar nie beperk nie tot:

Residensiële en kommersiële geboue: vir die beskerming van elektriese toerusting en persoonlike veiligheid teen elektriese skokongelukke en elektriese brande. In huise word RCCB's gewoonlik in verspreidingsbokse geïnstalleer as die hoof- of takbeskerming vir tuisbane.

Industriële produksielyn: dit word gebruik om die normale werking van elektriese toerusting soos motors, transformators, ens. Te beskerm, en om skade aan toerusting en stilstand te voorkom wat veroorsaak word deur lekkasie en oorbelasting. In die nywerheidsveld word RCCB's gewoonlik by die kraginlaat -einde van elektriese toerusting geïnstalleer as die beskermingsapparaat van die toerusting.

Openbare fasiliteite: soos hospitale, skole, biblioteke en ander plekke, word RCCB's gebruik om die veilige werking van elektriese toerusting en die veilige gebruik van elektrisiteit deur personeel te verseker. Hierdie plekke het gewoonlik hoër vereistes vir elektriese veiligheid, dus word RCCB's meer gebruik.
