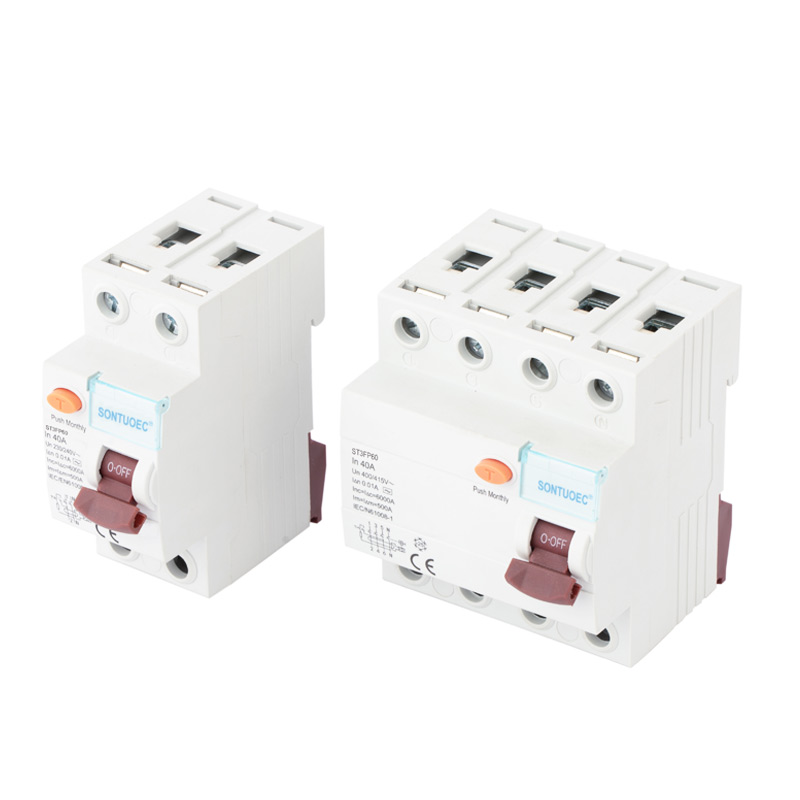

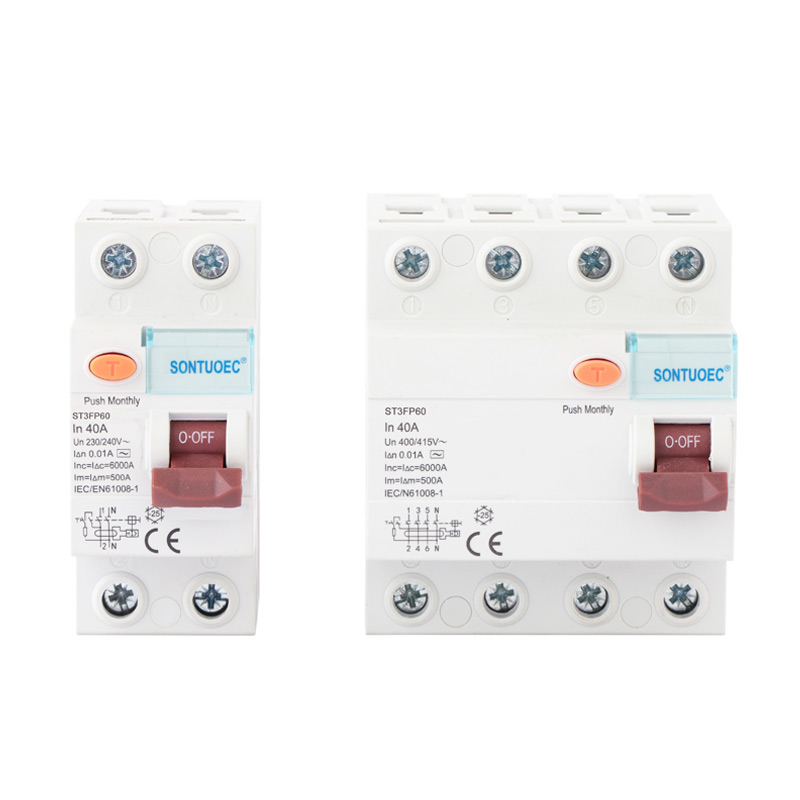

4P 40A/10mA Resstroomstroombreker

Die 4P 40A/10mA Resstroomstroombreker is 'n resstroomstroombreker met 4 pole (d.w.s. 3-fase Vuur- en Zero-drade) wat op 40 ampère gegradeer is en in staat is om die stroombaan outomaties af te sny wanneer die resstroom in die stroombaan bespeur word dat dit by of meer is as 10 milliampère. Die toestel word hoofsaaklik gebruik om elektriese brande en elektrokusie-ongelukke te voorkom en om persoonlike en toerustingveiligheid te beskerm.

Model:ST3FP60

Stuur navraag

Produk Beskrywing

Model:	ST3FP60
STANDAARD	IEC61008-1
Residuele stroom eienskappe:	En, en
Paal nr.:	2P, 4P
Gegradeerde stroom:	16A, 25A, 32A, 40A, 63A;
Gegradeerde spanning:	230/400V AC
Gegradeerde frekwensie:	50/60Hz
Gegradeerde oorblywende bedryfsstroom IΔn:	10mA, 30mA, 100mA, 300mA, 500mA
Gegradeerde oorblywende nie-bedryfstroom I Δno:	≤0.5IΔn
Gegradeerde voorwaardelike kortsluitstroom Inc:	6000A
Gegradeerde voorwaardelike oorblywende kortsluiting huidige IΔc:	6000A
Reisduur:	Onmiddellike trippel≤0.1Sek
Residuele uitskakelstroomreeks:	0.5IΔn~IΔn
Elektromeganiese uithouvermoë:	4000 siklusse
Bevestigingsmoment:	2,0 Nm

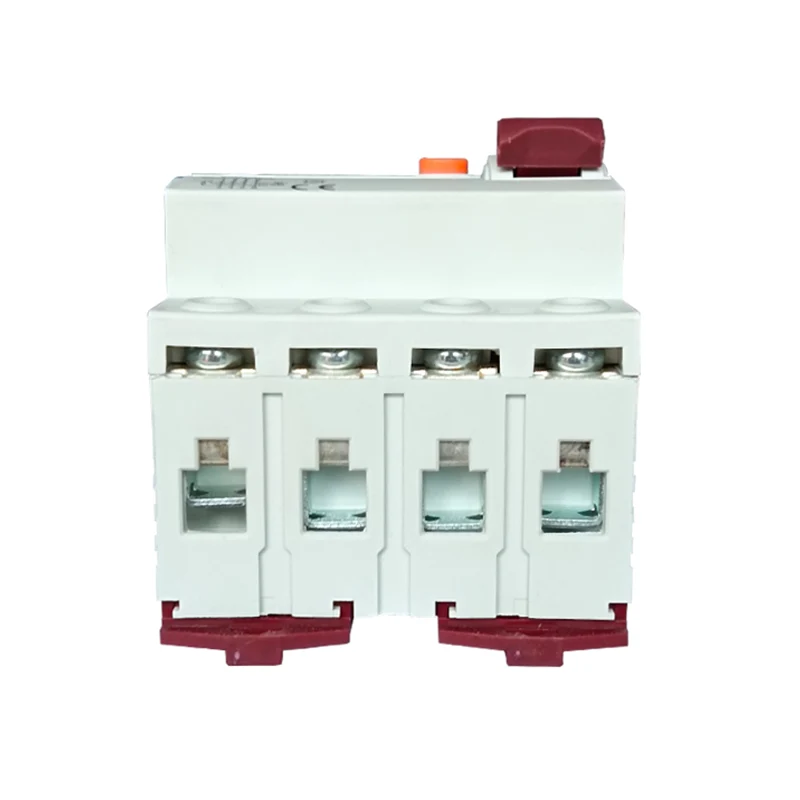

Verbinding terminale:	Skroef aansluiting Pilaar aansluiting met klem
Installasie:	35mm Din rail montage

Beginsel van werking

Die werkingsbeginsel van hierdie stroombreker is gebaseer op die stroombalansbeginsel. Onder normale toestande moet die strome wat die stroombaan binnegaan en verlaat, gelyk wees in 'n lyn wat deur 'n las gaan. Wanneer daar egter 'n isolasiefout in die lyn is of wanneer 'n mens met die stroombaan in aanraking kom, kan dit lei tot stroomlekkasie, wat die strome in en uit die stroombaan ongebalanseerd maak. Op hierdie stadium sal die stroomtransformator binne die stroombreker hierdie ongebalanseerde stroom opspoor en dit in 'n elektriese sein omskakel. Die elektroniese stroombaan sal hierdie sein versterk, vergelyk en verwerk, en wanneer die sein 'n voorafbepaalde drempel bereik, dit wil sê wanneer die resstroom 10 milliampère bereik of oorskry, sal die stroombreker die stroombaan vinnig afsny.

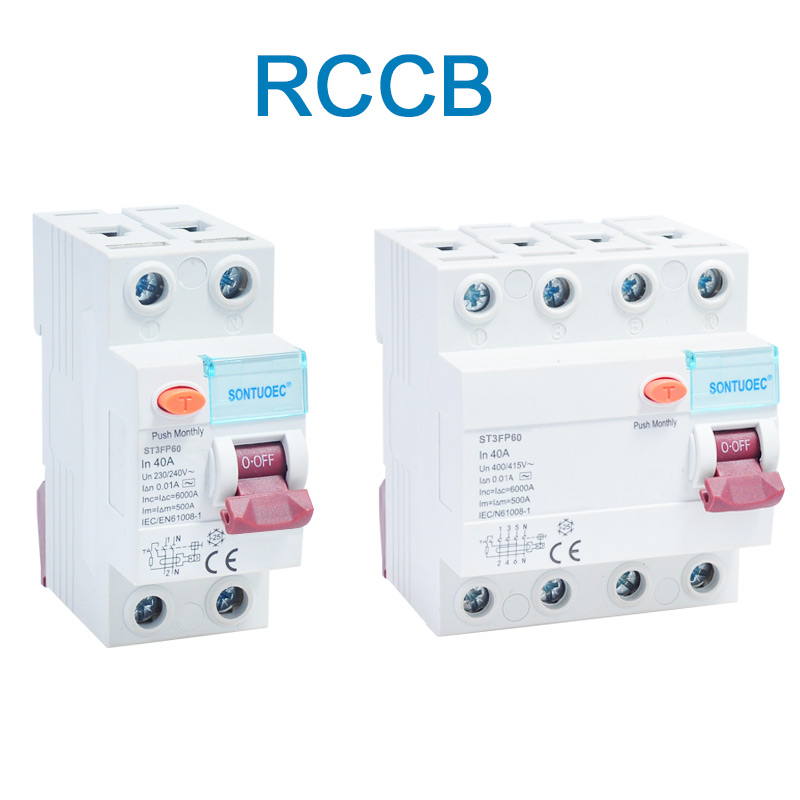

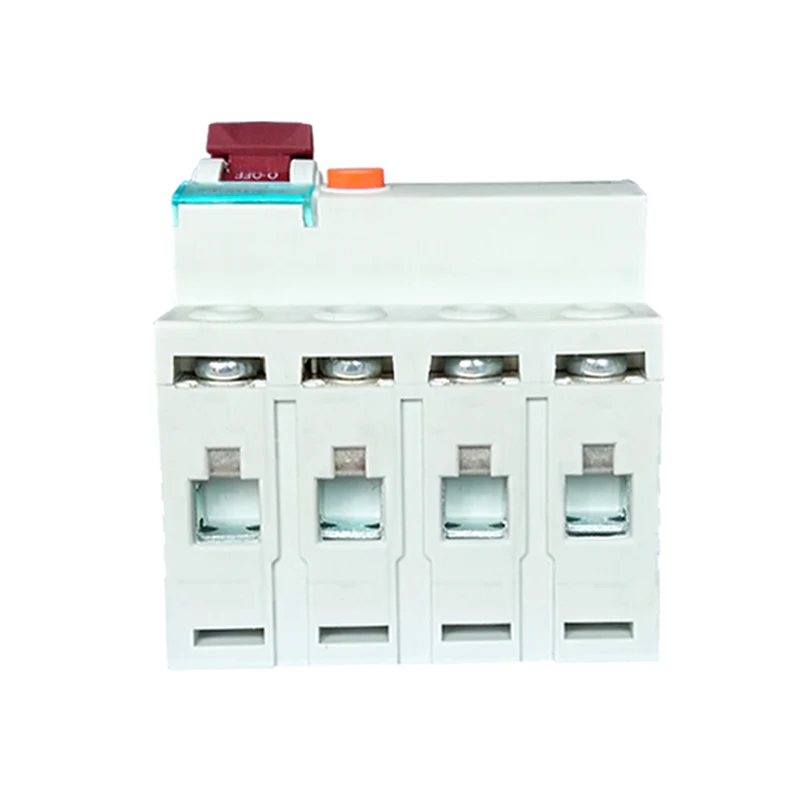

4P 40A/10mA Residual Current Circuit Breaker

Belangrikste kenmerke

Hoë sensitiwiteit: kan klein lekstroom (10 mA) opspoor en die stroombaan betyds afsny om elektriese brande en elektriese skok-ongelukke te voorkom.

Vinnige reaksie: sodra die lekstroom opgespoor is, sal die stroombreker die stroombaan in 'n baie kort tyd afsny (gewoonlik binne tientalle millisekondes).

Veelsydigheid: benewens die basiese lekkasiebeskermingsfunksie, kan die stroombreker ook oorbelasting- en kortsluitingbeskermingsfunksies hê.

Maklik om te installeer en in stand te hou: Dit neem gewoonlik gemodulariseerde ontwerp aan, wat maklik is om te installeer en uitmekaar te haal. Intussen maak sy eenvoudige interne struktuur dit maklik om te onderhou en op te knap.
