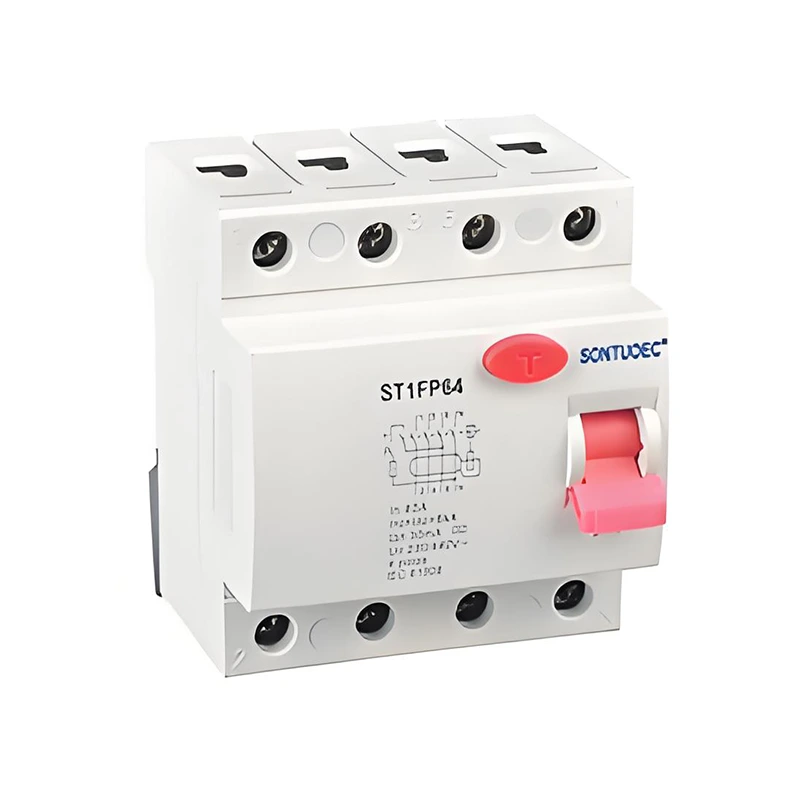

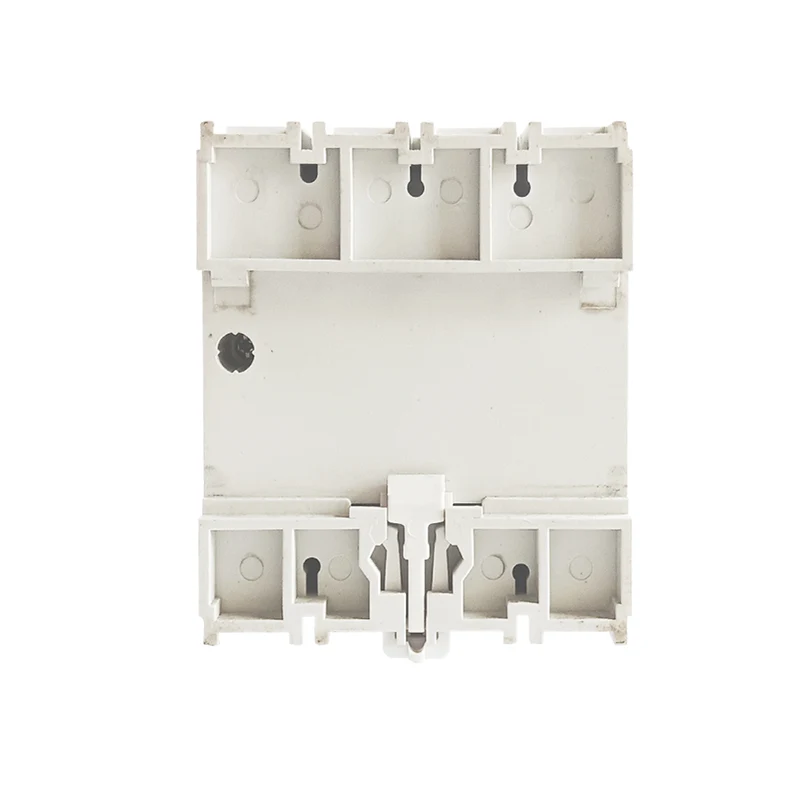

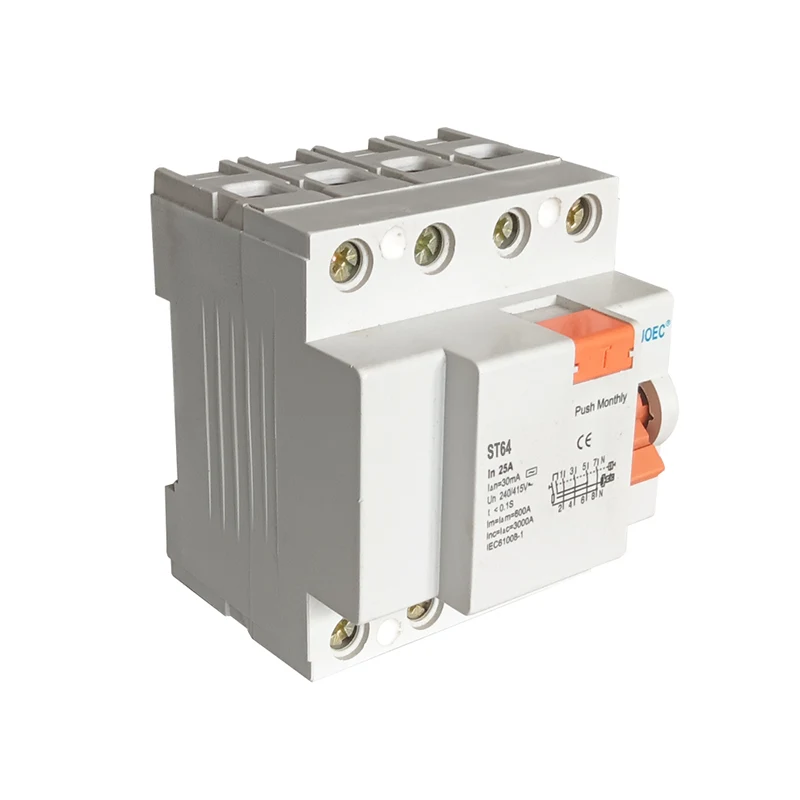

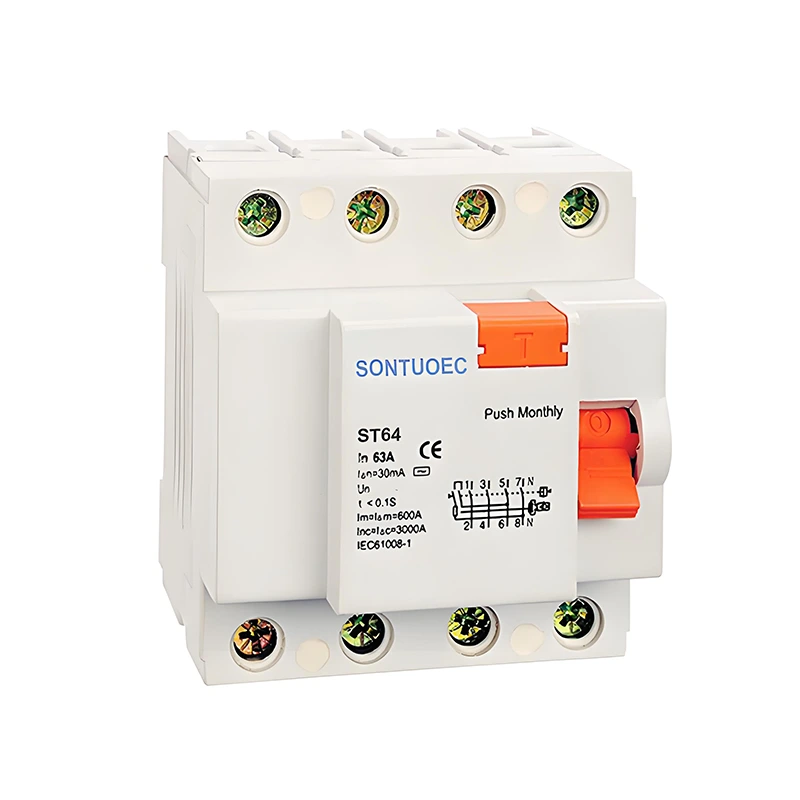

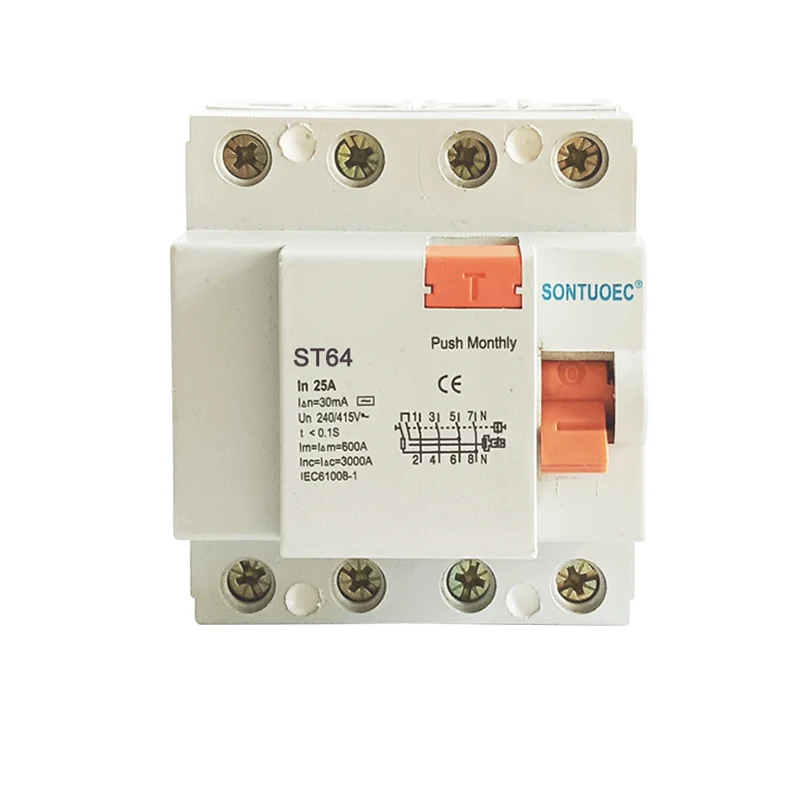

4P 63A /30MA Restroomstroombreker

4p 63a /30mA Restroomstroombreker is 'n oorblywende stroombreker met vier pale (P), wat 'n beoordelingsstroom van 63A en 'n residuele aksie het (d.w.s. lekkasiestroom) van 30mA. Die RCCB word hoofsaaklik gebruik om die residuele strome in 'n stroombaan op te spoor, en wanneer hierdie stroom die ingestelde waarde kan voorkom, die stroombane -verbrokkelaar sny Elektrokusie -ongelukke en elektriese brande.

Model:ST60

Stuur navraag

Produk Beskrywing

Standaard:	IEC 61008-1
Model:	ST60
Oorblywende huidige kenmerke:	En, en
Pool nr.:	2p, 4p
Gegradeerde stroom:	16a, 25a, 32a, 40a, 63a;
Gegradeerde spanning:	230/400V AC
Gegradeerde frekwensie:	50/60Hz
Gegradeerde residuele bedryfstroom IΔN:	10mA, 30MA, 100MA, 300MA, 500MA
Gegradeerde residuele nie-bedryfsstroom I ΔNO:	≤0.5iΔn
Gegradeerde voorwaardelike kortsluitingstroom inc:	6000A
Gegradeerde voorwaardelike residuele kortsluiting Huidige IΔC:	6000A
Tripping duur:	Onmiddellike tripping≤0.1sek
Residuele uitstraling van die huidige reeks:	0.5iΔn ~ iΔn
Elektro-meganiese uithouvermoë:	4000 siklusse
Bevestiging van wringkrag:	2.0nm
Verbindingsterminal:	Skroef terminale pilaarklem met klem
Installasie:	35 mm DIN Rail Monting

Beginsel van operasie

Die werkbeginsel van 4p 63a /30mA residuele stroombreker is gebaseer op die beginsel van elektromagnetiese induksie. As die oorblywende stroom in die stroombaan die stelwaarde oorskry, sal 'n magnetiese vloed eweredig aan die oorblywende stroom gegenereer word, en hierdie vloed sal die vrystellingmeganisme tot optree, waardeur die stroombreker die stroombaan vinnig kan afsny. Terselfdertyd het RCCB ook oorbelasting en kortsluitingsfunksie, wanneer die stroom in die stroombaan die beoordelingswaarde oorskry, veroorsaak dit ook die werking van die stroopmeganisme.

Belangrikste kenmerke

Vierpale-ontwerp: 4P beteken dat die stroombreker vier terminale het, wat gewoonlik in drie-fase vierdraad- of enkelfase-drie-draad stroombane gebruik word, wat in staat is om alle fase en nul (of neutrale) strome terselfdertyd af te sny.

Hoogwaarderingstroom: 63A-nominale stroom maak die stroombreker in staat om groter vragte te dra, geskik vir die beskerming van elektriese toerusting met 'n hoë krag.

Sensitiewe opsporing van lekkasies: Die residuele aksie -stroominstelling van 30MA is baie laag, wat vinnig klein lekkasies in die kring kan opspoor en die kring betyds kan afsny om die veiligheid van personeel en toerusting te verseker.

Veilig en betroubaar: RCCB neem gevorderde vrystellingsmeganisme en kontakmateriaal aan met uitstekende elektriese en meganiese eienskappe, wat die stroombaan kan laat afsny in geval van foute soos oorbelasting, kortsluiting en lekkasie om ongelukke te voorkom.

Toepassingscenario

4p 25a/30mA RCCB word wyd gebruik in 'n verskeidenheid situasies wat elektriese beskerming benodig, soos:

Residensiële en kommersiële geboue: word gebruik om elektriese toerusting en persoonlike veiligheid te beskerm, om elektriese skokongelukke en elektriese brande te voorkom.

Industriële produksielyne: word gebruik om elektriese toerusting soos motors, transformators en ander elektriese toerusting teen normale werking te beskerm, om toerustingskade en stilstand te voorkom as gevolg van lekkasie, oorlading en ander redes.

Openbare fasiliteite: soos hospitale, skole, biblioteke en ander plekke, wat gebruik word om die veilige werking van elektriese toerusting en die veilige gebruik van elektrisiteit deur personeel te verseker.

4P 63A /30mA Residual Current Circuit Breaker
