RCCB B-model Resstroomstroombreker

RCCB B Model Restroom Stroombreker beskerm in die geval van deurlopende foutstroom op driefase netwerke. Dit word gewoonlik gebruik in die veld van Herlaaistasie, Mediese Apparaat en Instrumente, Kontroleerders en Veranderlike Spoedaandrywings, Batter Chargings en Inverters (DC)...STID-B voldoen aan IEC/EN610008 en IEC/EN61008-standaarde.

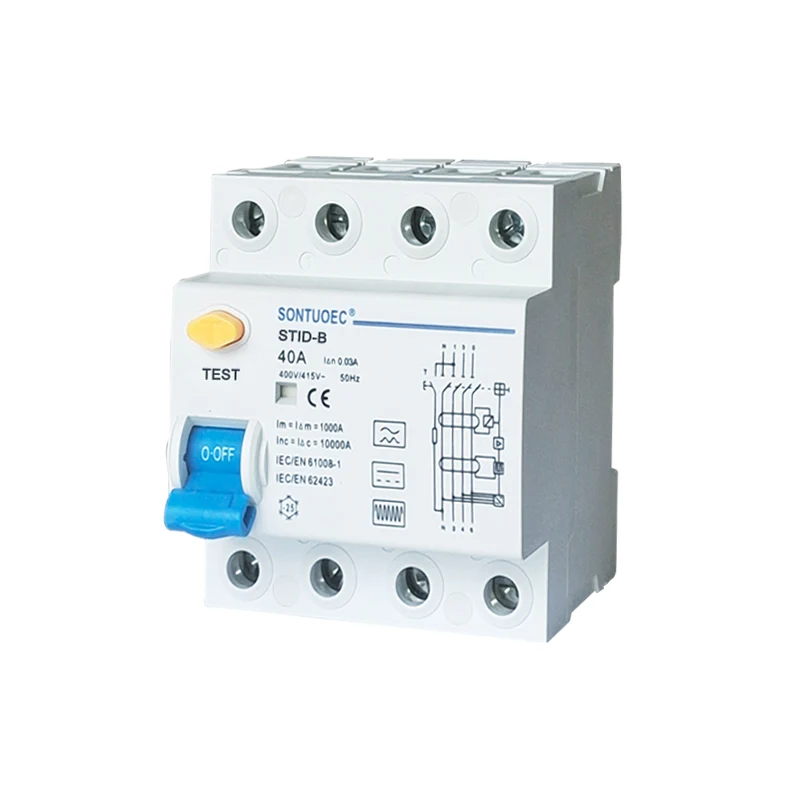

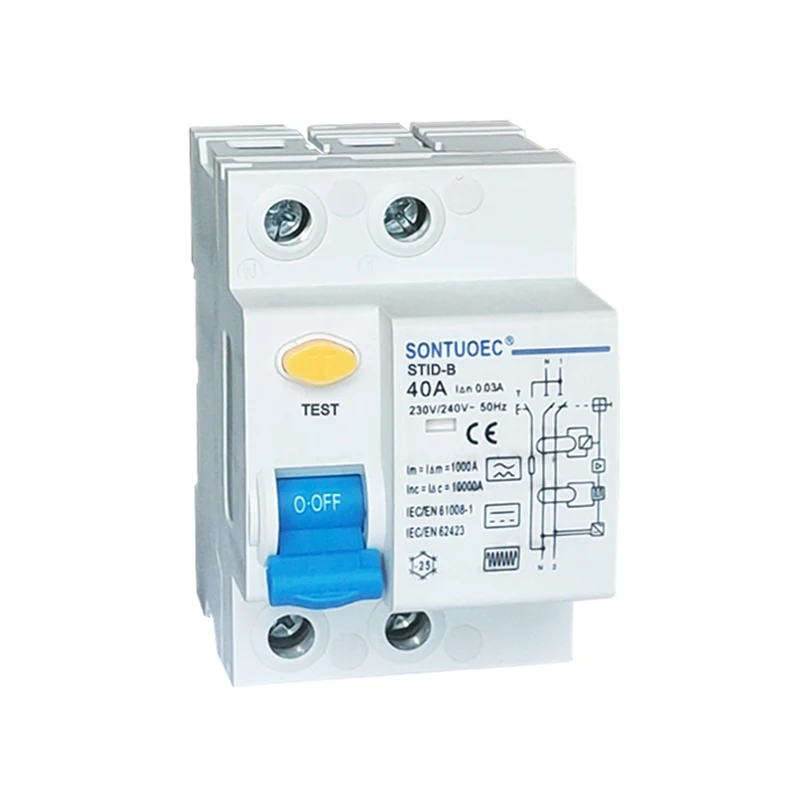

Model:STID-B

Stuur navraag

Produk Beskrywing

Elektries Kenmerk	Standaard		IEC/EN62423&IEC/EN61008-1
	Tipe (golfvorm van die aardlek waargeneem)		B
	Gegradeerde stroom In	A	25,40,63
	Pole	P	1P+N,3P+N
	Nominale spanning Ue	V	IP+N:230/240V;3P+N:400/415V
	Gegradeerde sensitiwiteit I n	A	0.03,0.1,0.3
	Isolasiespanning Ui	V	500
	Gegradeerde oorblywende maak en	A	500(In=25A/40A)
	breekvermoë I m	A	630(In=63A)
	Kortsluitstroom I c	A	10000
	SCPD lont	A	10000
	Pousetyd onder I n	s	≤0.1
	Gegradeerde frekwensie	Hz	50
	Gegradeerde impulsweerstandspanning (1.2/5.0) Uimp	V	4000
MeganieseI kenmerke	Diëlektriese toetsspanning by ind. Fred. vir 1min	kv	2.5
	Besoedelingsgraad		2
	Elektriese lewe		2000
	Meganiese lewe		10000
	Foutstroom-aanwyser		Ja
	Beskermingsgraad		IP20
	Omgewingstemperatuur (met daaglikse gemiddelde 35 )	ºC	-40~+55ºC
	Bergingstemperatuur	ºC	-40~+70ºC

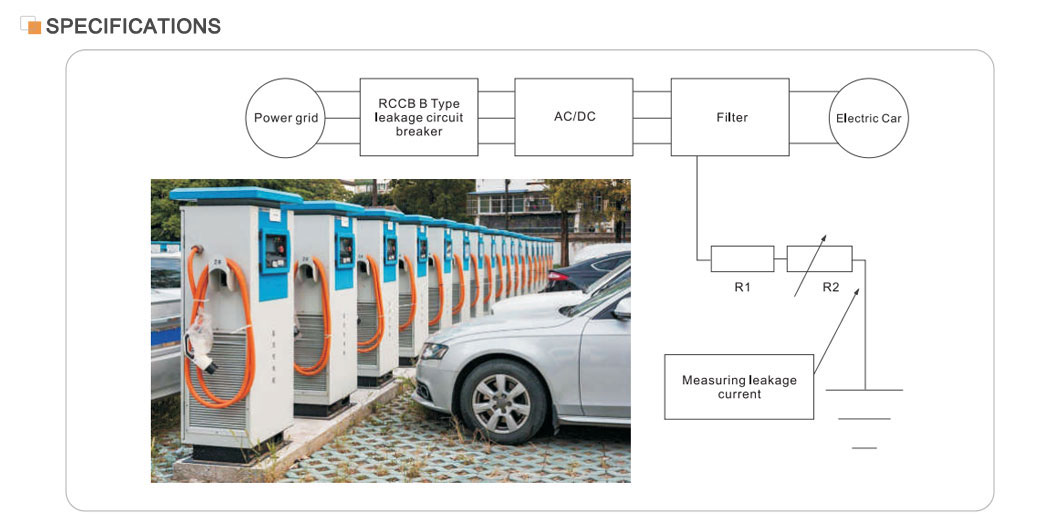

STID-B RCCB B-model Resstroomstroombreker is geskik vir tipe A en is ook geskik vir die gladmaak van GS-residstrome, GS-residstrome wat uit gelykrigterkringe kan ontstaan en hoëfrekwensie WS-resistrome. Dit bied beskerming in die geval van deurlopende foutstrome in driefase-netwerke. STID-B word algemeen gebruik in die velde van laaistasies, mediese toerusting en instrumente, beheerders en veranderlike spoedaandrywings, batterylaaiers en omskakelaars (DC). STID-B voldoen aan IEC/EN61008 en IEC/EN62423 standaarde.

Belangrikste kenmerke

Nominale stroom: 40A, geskik vir groter stroom elektriese stelsels.

Lekbeskerming: met hoë sensitiwiteit en akkuraatheid kan dit die lekstroom opspoor en die kragtoevoer in 'n baie kort tyd afsny.

Veiligheidsprestasie: voldoen aan internasionale standaarde soos IEC/EN61008.1 en GB16916.1, wat die veiligheid en betroubaarheid van die produk verseker.

Omvang van toepassing: Word wyd gebruik in industriële, kommersiële, hoë en siviele geboue om omvattende beskerming vir die elektriese stelsel te bied.

Beginsel van werking

RCCB B-model Resstroomstroombreker is gebaseer op die nulvolgordestroomtransformator. Elke geleidende fase gaan deur 'n nulvolgordestroomtransformator, waarvan die sekondêre kant aan 'n elektromagnetiese detent gekoppel is. Onder normale toestande is die vektorsom van die fasestrome deur die nulvolgordestroomtransformator nul, dus is die vloed deur die transformator nul, die sekondêre uitsetspanning is ook nul, en die stroombreker sal nie werk nie. Sodra die lekstroom egter toeneem en die sekondêre sy-uitsetspanning dryf om tot 'n sekere vlak te groei, word die elektromagnetiese vrystelling geaktiveer, wat die bedryfsmeganisme dryf om die kontakte wat aan die kragtoevoer gekoppel is, te ontkoppel en sodoende lekkasiebeskerming te realiseer.

Seleksie en installasie

Seleksie: Wanneer 'n RCCB gekies word, moet parameters soos die nominale spanning, nominale stroom, lekaksiestroom en aksietyd van die elektriese stelsel in ag geneem word. Dit is ook nodig om 'n geskikte RCCB te kies volgens die tipe beskerming wat benodig word (bv. direkte kontakbeskerming of indirekte kontakbeskerming).

Installasie: Die RCCB moet aan die inkomende punt van die elektriese stelsel of op 'n taklyn geïnstalleer word om volle beskerming van die hele elektriese stelsel of 'n spesifieke taklyn te verseker. Tydens installasie moet toepaslike standaarde en kodes streng nagekom word om behoorlike verbinding en betroubare werking van die RCCB te verseker.
