Elektroniese tipe RCCB

As die oorblywende stroom in die stroombaan 'n vooraf ingestelde waarde oorskry, sal die elektroniese tipe RCCB vinnig optree om die stroombaan af te sny en sodoende elektriese skokongelukke en elektriese brande te voorkom. Elektroniese RCCB's gebruik elektroniese komponente en mikroverwerkers en ander tegnologieë om groter sensitiwiteit en akkuraatheid te bied.

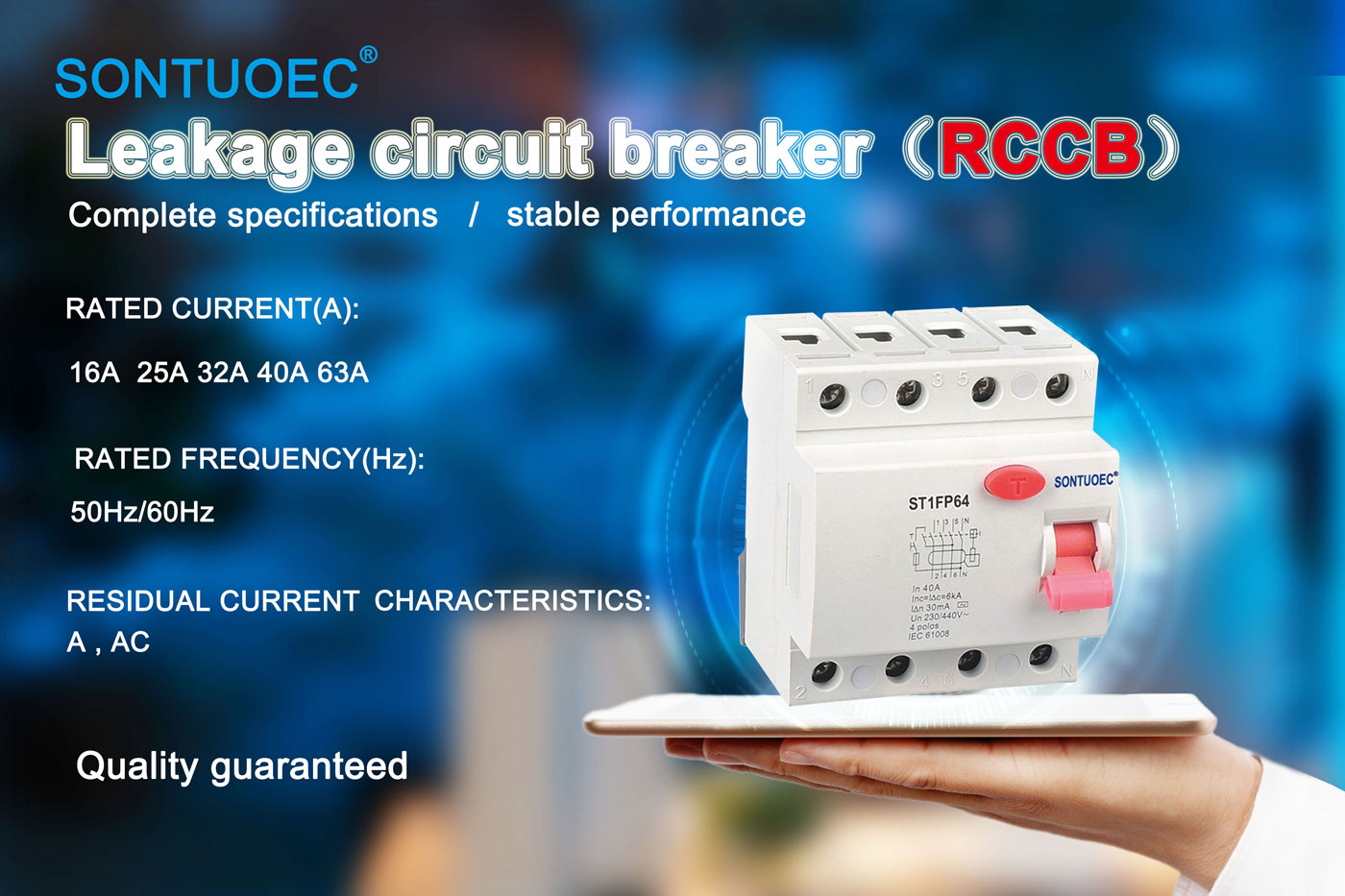

Model:ST1PF64

Stuur navraag

Produk Beskrywing

Sandard			IEC/EN61008.1
Elektries	Tipe (golfvorm van die aardlekkasie waargeneem)		Elektro-magnetiese tipe, elektroniese tipe
funksies	Gegradeerde stroom in	A	En, en
	Pale	P	2,4
	Gegradeerde spanning ons	V	AC 240/415V; AC 230/400V
	Gegradeerde stroom		16,25,32,40,63a
	Gegradeerde sensitiwiteit i △ n	A	0,01,0,03,0,1,0,3,0,5
	Isolasingspanning UI	V	500
	Beoordeelde residuele maak en	A	630
	breekkapasiteit i △ m	A	630
	Kortsluitstroom I △ c	A	6000
	SCPD lont	A	6000


	Gegradeerde frekwensie	Hz	50/60
	Besoedelingsgraad		2
Meganies	Elektriese lewe	t	4000
funksies	Meganiese lewe	t	10000
	Beskermingsgraad		IP20
	Omgewingstemperatuur	ºC	-25 ~+40
	(met 'n daaglikse gemiddelde ≤35 ° C)	ºC	-25 ~+40
	Bergingstemperatuur	ºC	-25 ~+70
Installasie	Terminalverbindingstipe		Kabel/U-tipe busstaaf/speld-tipe busstang
	Terminale grootte bo/onder vir kabel	mm2	25
	Terminale grootte bo/onder vir kabel	Awg	3.18
	Terminale grootte bo/onder vir die busbalk	mm2	25
	Terminale grootte bo/onder vir die busbalk	Awg	3.18
	Verskerp wringkrag	N*m	2.5
	Verskerp wringkrag	In die LBS	22
	Bevestiging		Op DIN Rail EN 60715 (35 mm) deur middel van vinnige klemapparaat
	Konneksie		Van bo en onder

Beginsel van operasie

Die werkende beginsel van die elektroniese tipe RCCB is gebaseer op die beginsels van elektromagnetiese induksie en huidige balansering. As die fase en nullynstrome in die kring ongebalanseerd is, d.w.s. residuele stroom bestaan, sal die huidige transformator binne die RCCB hierdie onbalans opspoor en 'n ooreenstemmende sein genereer. Hierdie sein, nadat dit deur die elektroniese stroombaan verwerk is, sal die werking van die vrystellingsmeganisme veroorsaak, sodat die stroombreker die stroombaan vinnig sal afsny.

Belangrikste kenmerke

Hoë sensitiwiteit: Elektroniese RCCB's is in staat om baie klein oorblywende strome op te spoor, gewoonlik minder as 30 mA of selfs laer.

Vinnige aksie: Sodra die oorblywende stroom opgespoor is om die vooraf ingestelde waarde te oorskry, sal die RCCB onmiddellik optree om die kring af te sny en ongelukke te voorkom.

Veilig en betroubaar: RCCB neem gevorderde elektroniese komponente en mikroverwerker -tegnologie aan om hoër betroubaarheid en stabiliteit te bied.

Maklik om te installeer en te onderhou: elektroniese RCCB's het gewoonlik 'n kompakte struktuur en eenvoudige bedrading, wat dit maklik maak om te installeer en te onderhou.

Toepassingscenario's

Elektroniese RCCB's word wyd gebruik in 'n verskeidenheid situasies waar elektriese beskerming benodig word, insluitend maar nie beperk nie tot:

Residensiële en kommersiële geboue: word gebruik om elektriese toerusting en persoonlike veiligheid te beskerm, om elektriese skokongelukke en elektriese brande te voorkom.

Industriële produksielyne: word gebruik om elektriese toerusting soos motors en transformators teen normale werking te beskerm, wat toerusting en stilstand voorkom as gevolg van lekkasie en oorbelasting.

Openbare fasiliteite: soos hospitale, skole, biblioteke en ander plekke, wat gebruik word om die veilige werking van elektriese toerusting en die veilige gebruik van elektrisiteit deur personeel te verseker.
