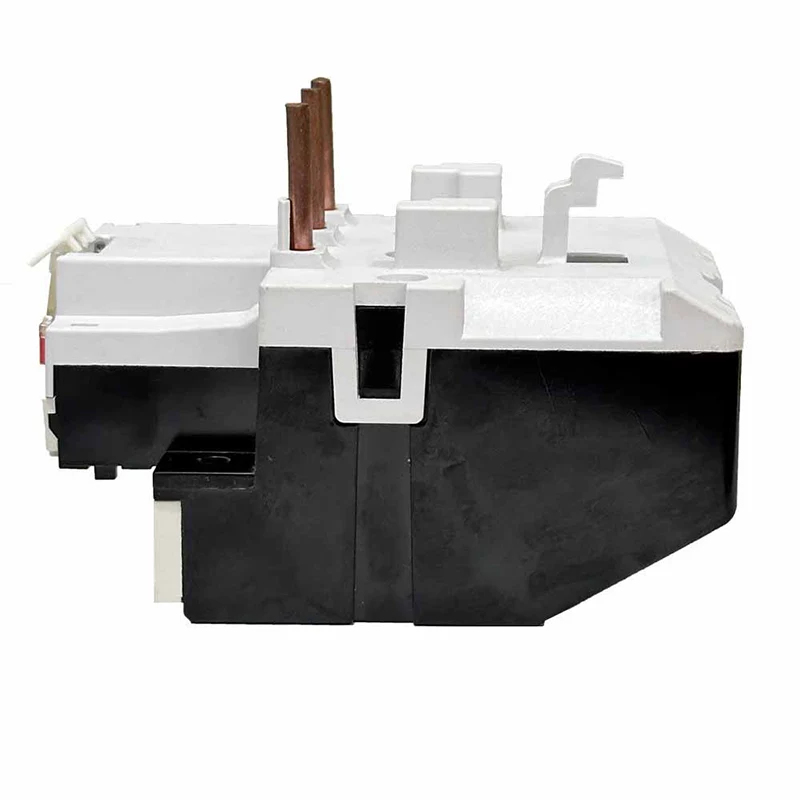

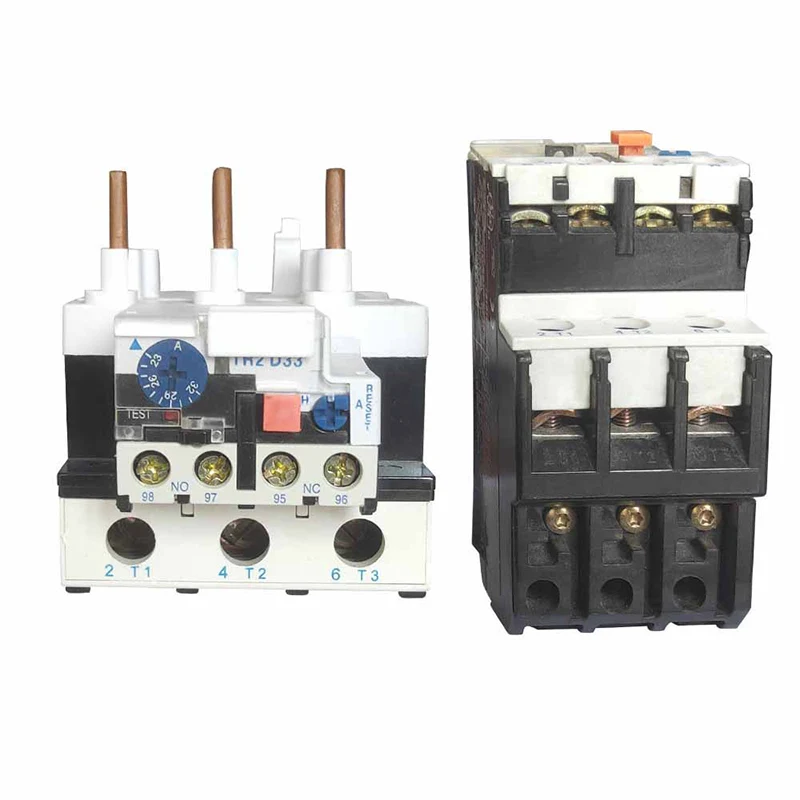

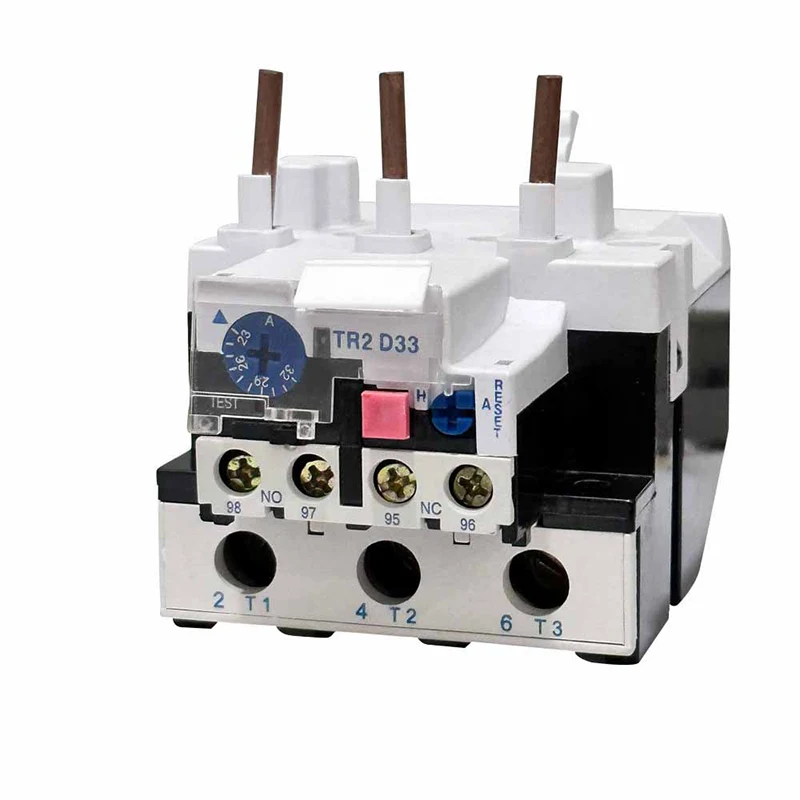

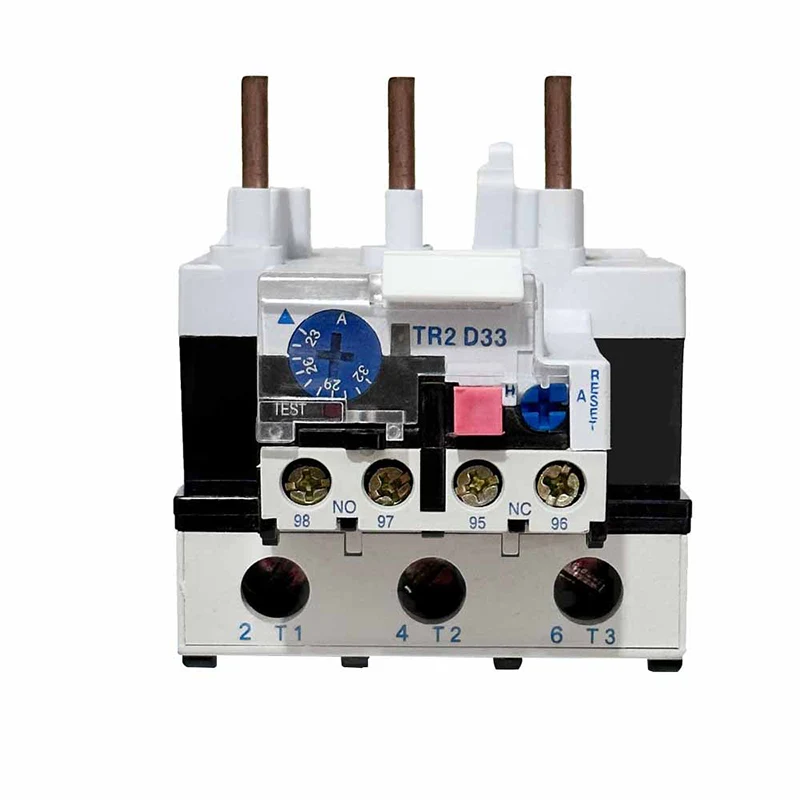

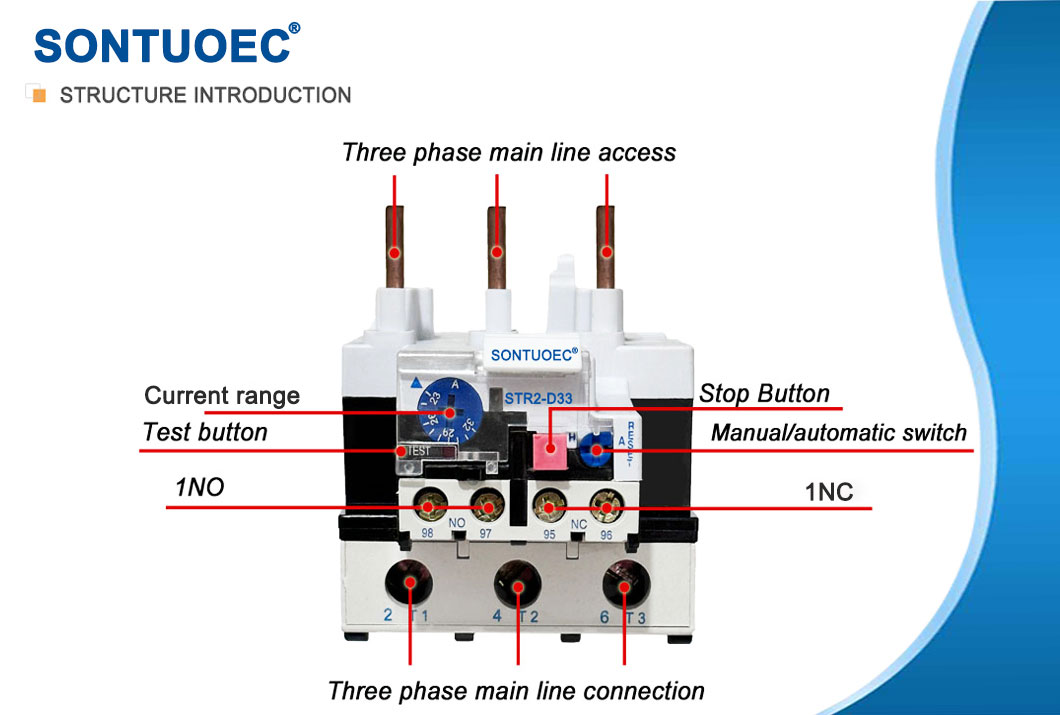

Str2-D33 termiese oorbelasting relais

STR2-D33 Termiese oorbelasting Relays werk op die beginsel van die termiese effek van elektriese stroom. As 'n motor oorlaai is, neem die stroom toe, wat veroorsaak dat die verwarmingselement binne die termiese oorbelasting -relais verhit. Hierdie hitte word oorgedra na die bimetaal, wat bestaan uit twee metale met verskillende koëffisiënte van termiese uitbreiding, sodat dit buig as dit verhit word. As die buiging 'n sekere punt bereik, veroorsaak dit 'n meganiese toestel, gewoonlik 'n kontak, wat die kragtoevoer na die motor ontkoppel en sodoende teen skade beskerm word.

Stuur navraag

Produk Beskrywing

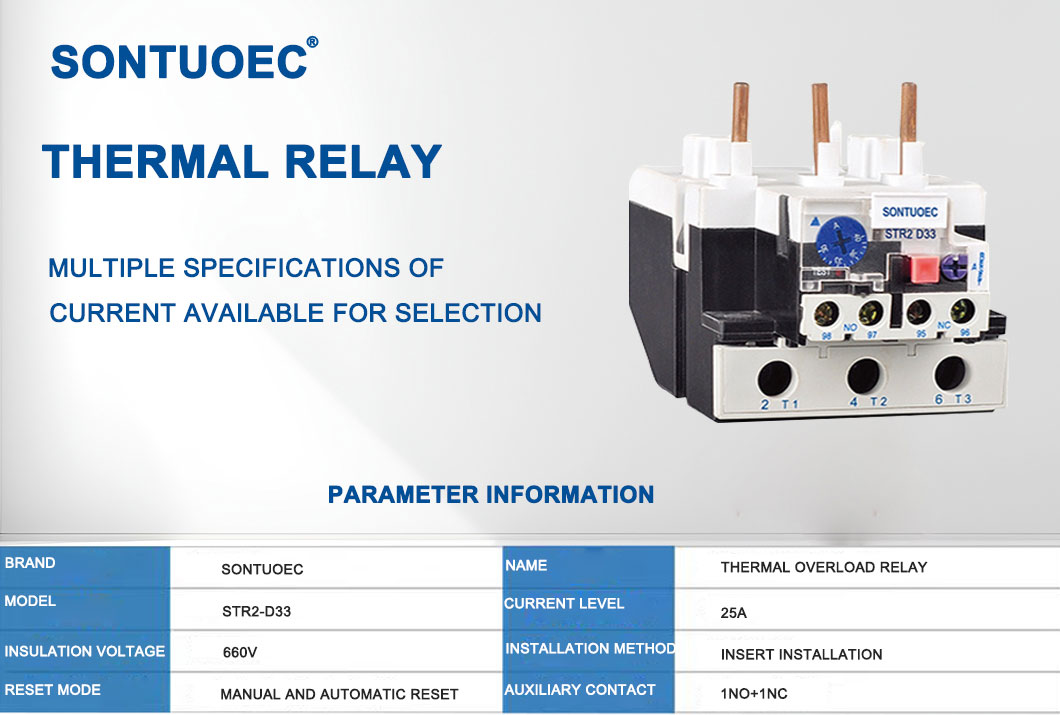

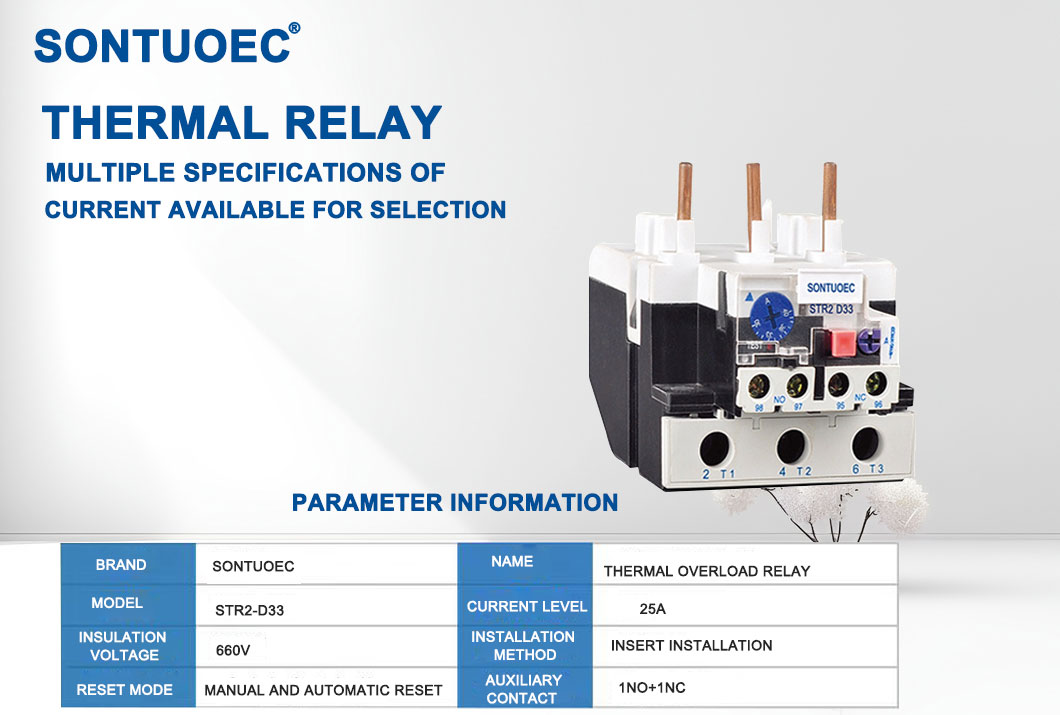

Spesifikasies:

Produk Naam	Termiese oorbelasting relais
Model	ST2-D33
Materiaal	Plastiek, elektroniese komponente
Termies Kontak	1no+1nc
Termies Relayerated stroom	23A-93A	Let op die stroom omvang

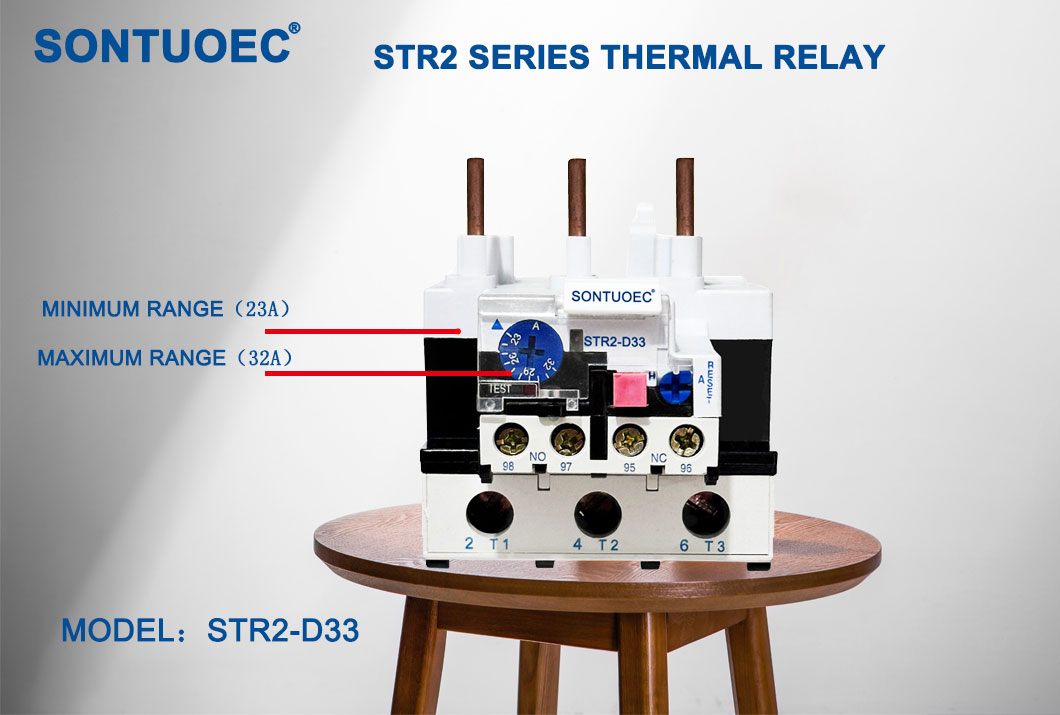

Str2-93	Verstelbare stroombereik (a) instellingsreeks	3322	23 ～ 26 ～ 32	Str2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	Str2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	Str2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	Str2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/STR2-95
		3365	80 ～ 85 ～ 93	Str2-95
Frekwensie	660V
Tripping Class	50/60Hz
Kleur	Soos 'n foto getoon

Belangrikste tegniese parameters

Model	Gegradeerde stroom	Nee.	Stelbereik (A)	Vir kontakor
Str2-25	25	1301	0,1 ～ 0,12 ～ 0,14 ～ 0,16	Str2-9 ～ 32
		1302	0,16 ～ 0,19 ～ 0,22 ～ 0,25
		1303	0,25 ～ 0,3 ～ 0,35 ～ 0,4
		1304	0,4 ～ 0,05 ～ 0,63
		1305	0,63 ～ 0,8 ～ 0,9 ～ 1
		1306	1 ～ 1.2 ～ 1.4 ～ 1.6
		1307	1.6 ～ 1.9 ～ 2.2 ～ 2.5	Str2-12 ～ 32
		1308	2.5 ～ 3 ～ 3.5 ～ 4
		1309	4 ～ 5 ～ 6
		1312	5.5 ～ 6 ～ 7 ～ 8
		1314	7 ～ 8 ～ 9 ～ 10
		1316	9 ～ 11 ～ 13
		1321	12 ～ 14 ～ 16 ～ 18	Str2-12 ～ 32
		1322	17 ～ 21 ～ 25	Str2-12 ～ 32
		1353	23 ～ 32	Str2-25/32 (LC1-D25/32)
Str2-36	36	2353	23 ～ 26 ～ 29 ～ 32	Str2-25/32 (LC1-D25/32)
		2353	28 ～ 32 ～ 36	Str2-32
		2353	30 ～ 40	Str2-32
Str2-93	93	3322	23 ～ 26 ～ 32	Str2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	Str2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	Str2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	Str2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/STR2-95
		3365	80 ～ 85 ～ 93	Str2-95
Str2-140	140		80 ～ 104
			95 ～ 120
			110 ～ 140

Hooffunksies

Oorladingbeskerming: As die las van die motor sy nominale waarde oorskry, sal die termiese oorbelasting relais die kragtoevoer afsny om te voorkom dat die motor oorverhit en skade is.

Oorverhittingbeskerming: As die motor om een of ander rede oorverhit (bv. Temperatuur met 'n hoë omgewing of 'n swak hitte -verspreiding), sal die termiese oorbelasting relais ook die kragbron afsny.

Aanduidingsfunksie: Baie termiese oorbelasting -relais het 'n aanduidingfunksie, wat die status aandui of verander wanneer die motor oorlaai of oorverhit is, sodat die operateur betyds kan vind en maatreëls kan tref.

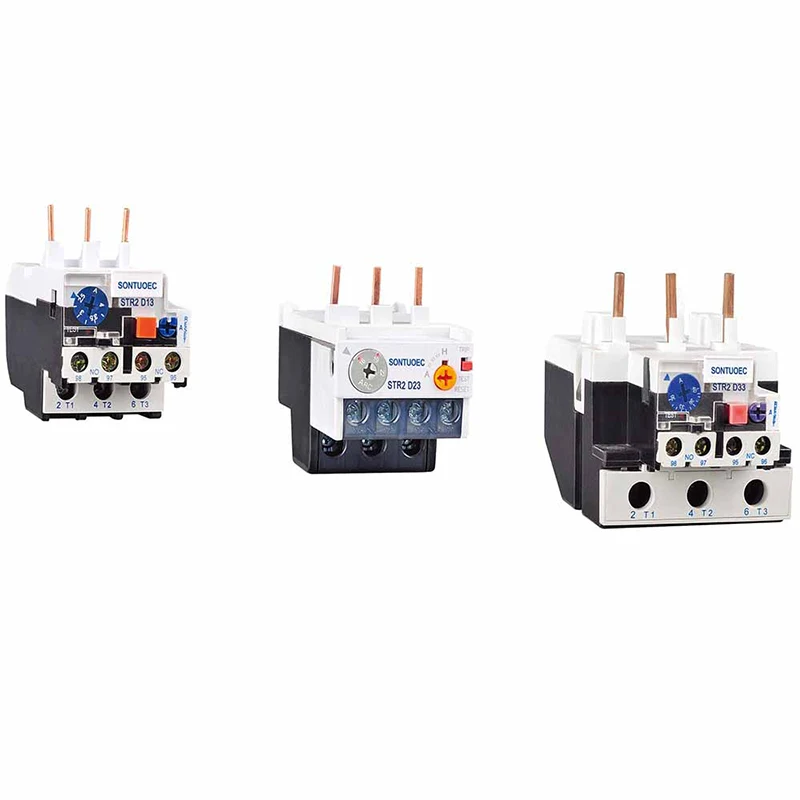

Auto-relais STR2-D-reeks termiese oorbelasting-relais kan in die stroombaan van 50/60 Hz gebruik word, die isolasingspanning 660 V, gegradeerde stroom 0.1-93A vir die beskerming van die fase-onderbreking wanneer die elektriese motor oorbelasting is, die aflos het 'n ander meganisme en temperatuurvergoeding kan in die ST1-Contactor in die wêreld gekap word.

Toepassingscenario's

Termiese oorlading relais word wyd gebruik in 'n verskeidenheid industriële en kommersiële omgewings, veral in toerusting wat elektriese motoraandrywers benodig. Dit word byvoorbeeld gebruik in pompe, kompressors, waaiers, vervoerbande en 'n verskeidenheid ander meganiese toerusting om te verseker dat sulke toerusting veilig afgeskakel kan word in geval van 'n oorbelasting of oorverhittingstoestand.

Seleksie en installasie

By die keuse van 'n termiese oorbelasting relais, moet faktore soos die kraggradering van die motor, bedryfsomgewing en vragkenmerke oorweeg word. Dit is ook nodig om te verseker dat die nominale stroom van die termiese oorbelasting -relais ooreenstem met die nominale stroom van die motor en dat dit toepaslike oorbelasting en oorverhittingbeskermingseienskappe het.

As u 'n termiese oorbelasting -relais installeer, moet u die riglyne van die vervaardiger volg en sorg dat dit behoorlik aan die krag- en beheerkringe van die motor gekoppel is. Daarbenewens moet termiese oorbelasting -relais gereeld geïnspekteer en onderhou word om behoorlike werking en lang lewensduur te verseker.
