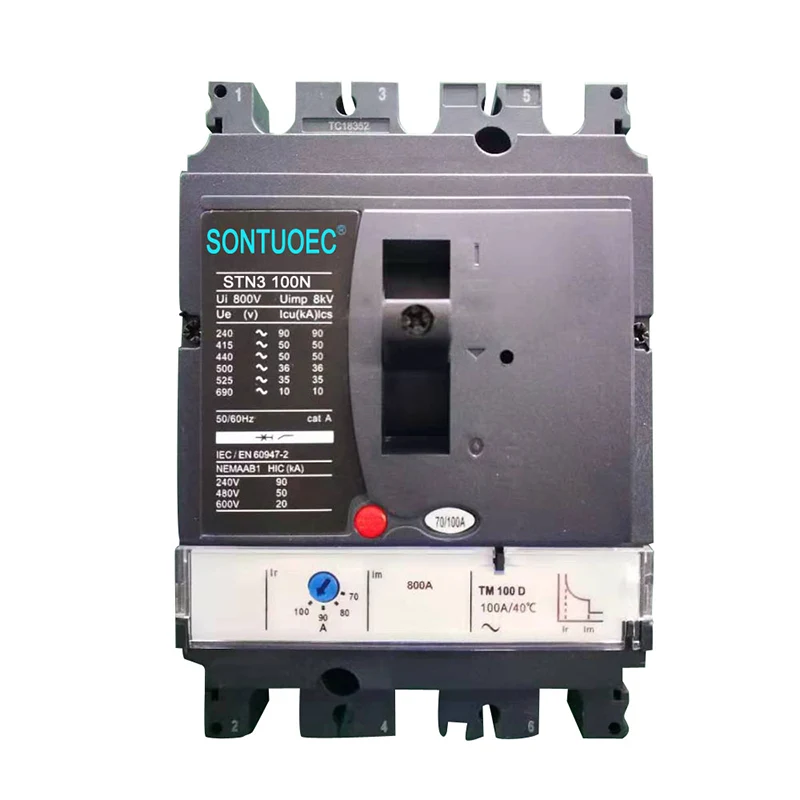

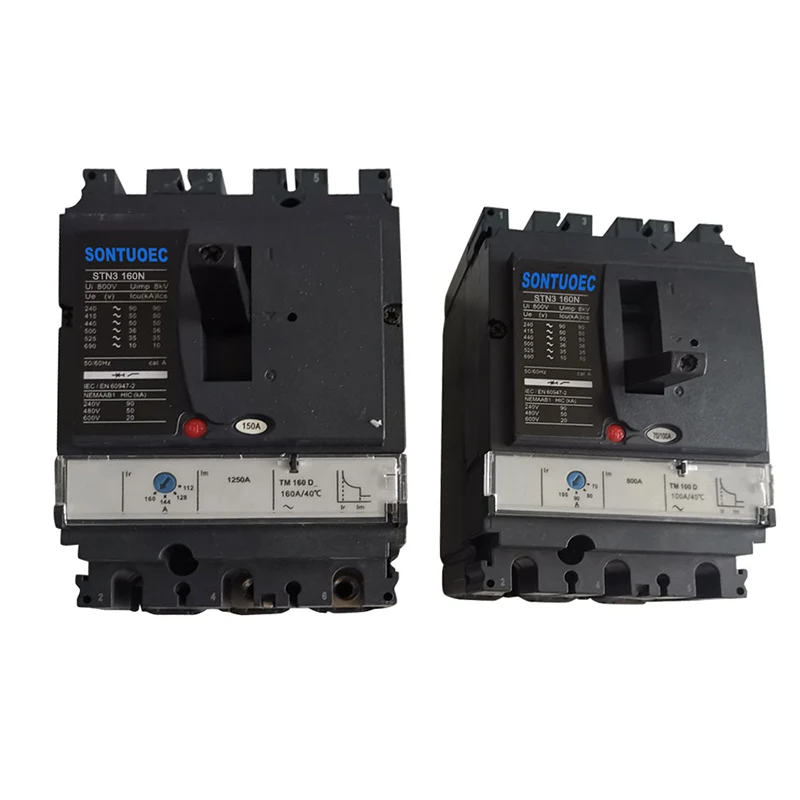

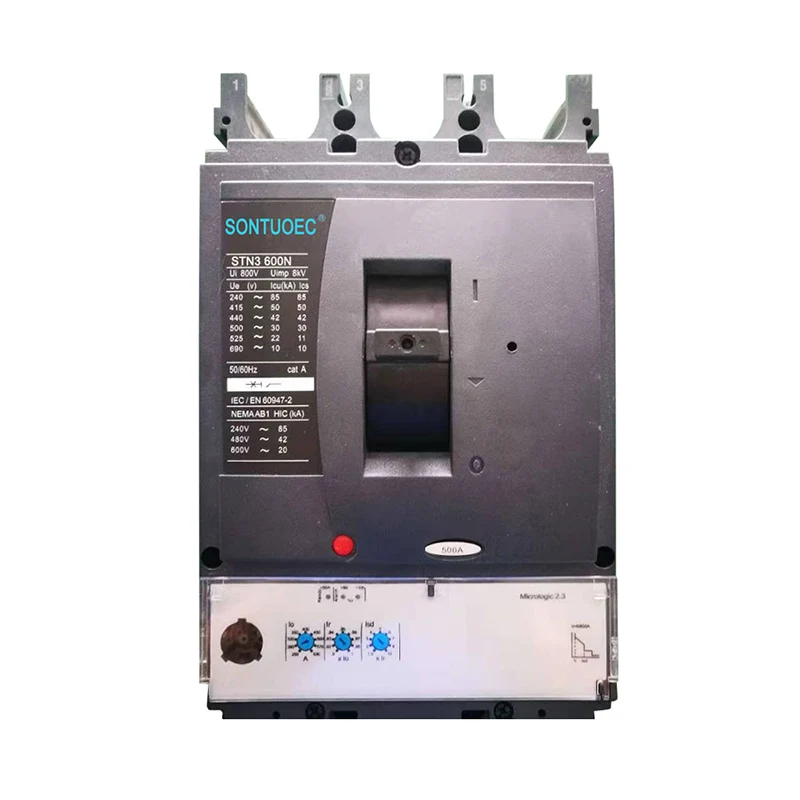

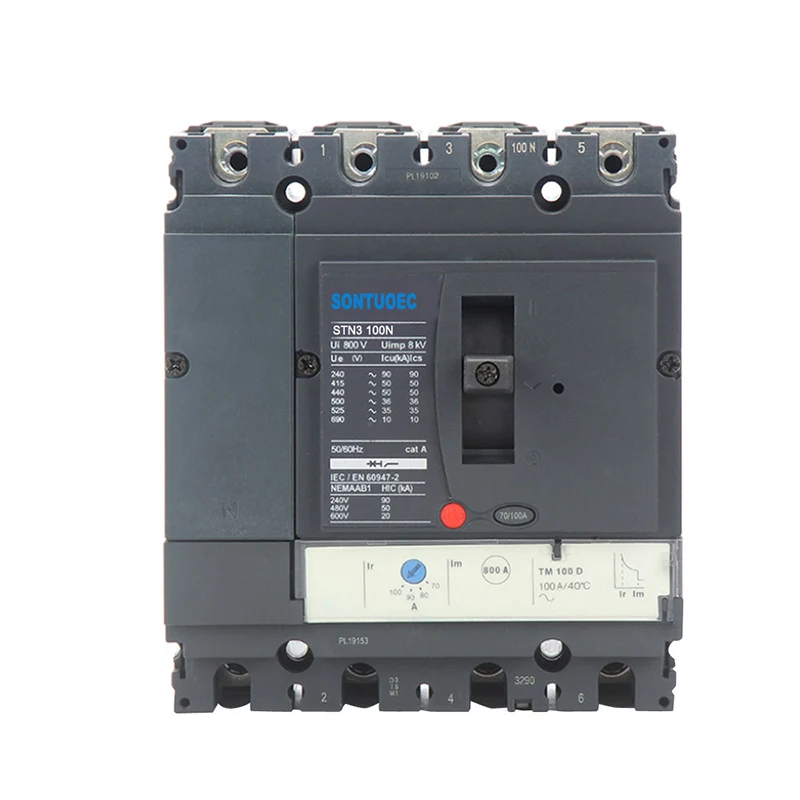

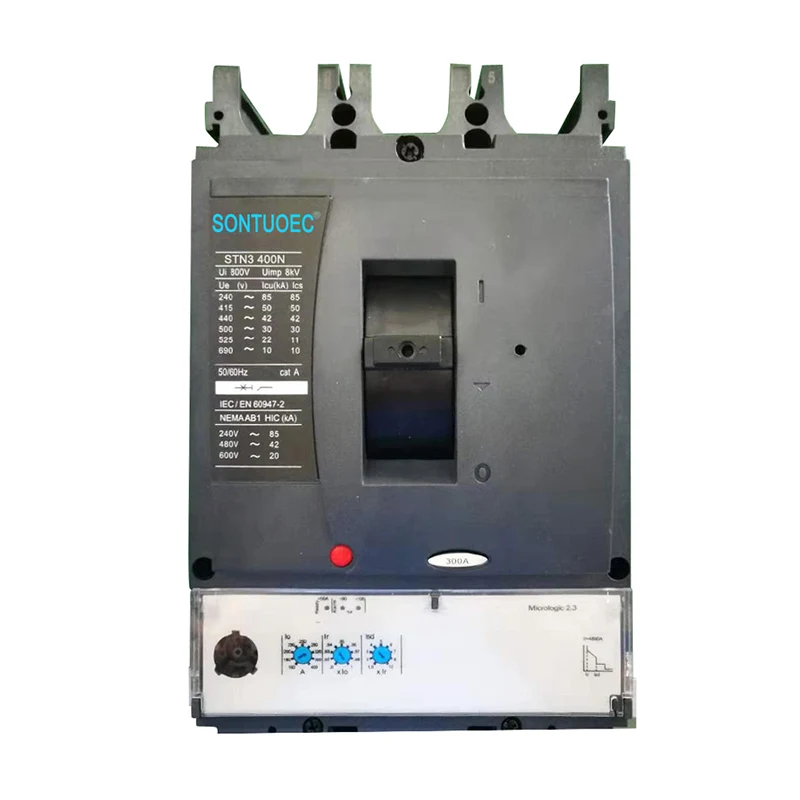

STN3 -tipe gevormde kastroombreker

Die STN3 -tipe gevormde kaakbreker is 'n betroubare en gevorderde oplossing vir elektriese beskerming in verskillende toepassings. Die kompakte ontwerp, omvattende beskermingsfunksies en kommunikasievermoëns maak dit 'n ideale keuse vir moderne elektriese stelsels.

Model:STN3

Stuur navraag

Produk Beskrywing

Spesifikasies	STN3 100				STN3 160				STN3 250				STN3 400				STN3 630
Raamstroom (a)	100				160				250				400				630
Aantal pale	3		4		3		4		3		4		3		4		3		4
Uiteindelike breekvermoë (ICU, KA)	F	N		H	F	N		H	F	N		H	F	N		H	F	N		H
AC220 / 240V (van)	85	90		100	85	90		100	85	90		100	40	85		100	40	85		100
AC380/415V (KA)	36	50		70	36	50		70	36	50		70	36	50		70	36	50		70
Gegradeerde isolaspanning	AC800V
Gegradeerde werkspanning	AC690V
Gegradeerde stroom, termiese tripping, TMD, a	63, 80, 100				80, 100, 125, 160				125, 160, 200, 250				-				-
Gegradeerde stroom, elektroniese tripping, Mic, a	40, 100				40, 100, 160				100, 160, 250				250,				250, 400,
													400				630
Hulp, waarskuwing, fouttoebehore	Of/sd/sde/sdx
Shunt en onder spanningspoel	MX/MN
Meganiese lewe	50000				40000				20000				15000				15000
Elektriese lewe	30000				20000				10000				6000				4000

Model no.	STN3
Standaard:	IEC 60947-2
Boog-uitbreiding medium	Lug
Struktuur	MCCB
Tipe	Moulede Case Circuit Breaker
Sertifikasie	CE
Goedkeurings	CE, ISO9001
Afleweringstyd	Binne 20 dae
Spesifikasie	63A-630A
Oorsprong	Wenzhou Zhanjiang
Produksievermoë	2000 stukke/week
Spoed	Normale tipe stroombreker
Installasie	Gevestig
Pole nommer	3p 4p
Werkverrigting	Konvensionele stroombreker, Kringbrekerbeskermingsbeskerming, Oorstroombeskerming
Prys	Fabrieksprys
Waarborgtyd	12 maande
Vervoerpakket	Binneboks/karton
Handelsmerk	Esouec, Wzscec, Esutune, IMDEC
HS -kode	8536200000

Belangrike kenmerke

• Beskerming en funksionaliteit: Hierdie brekers bied omvattende beskerming vir elektriese stelsels, insluitend oorbelasting en kortsluiting. Dit is ontwerp om die kring outomaties te ontkoppel wanneer 'n fout voorkom, wat skade aan toerusting voorkom en veiligheid verseker.

• Skulpstroom en beoordeelde stroom: Die dopstroom (bv. 160n) dui op die maksimum uitbreidbare onderbrekingsvermoë van die breker se behuising. Die beoordelingsstroom (bv. 100A) is die maksimum normale werkstroom wat die kring nie moet oorskry om te voorkom as gevolg van oorstroom nie.

• Poolkonfigurasies: Beskikbaar in 3-pool (3p) en 4-pool (4p) konfigurasies, geskik vir verskillende elektriese stelsels en toepassings.

• Elektroniese reiseenhede: Gevorderde elektroniese reiseenhede bied presiese meet- en kommunikasievermoëns, waardeur intydse monitering en diagnostiek van elektriese parameters moontlik gemaak word.

• Kompakte ontwerp: Die kompakte NSX -reeks is veral bekend vir die kompakte ontwerp, wat energie -doeltreffendheid, meting, bestuur en kommunikasie -instrumente kombineer.

Aansoeke

• Industriële gebruik: word wyd gebruik in industriële instellings vir die verspreiding en beskerming van elektriese krag aan verskillende toerusting en masjinerie.

• Energie en infrastruktuur: geskik vir toepassings in energieverspreidingsnetwerke en infrastruktuurprojekte.

• Kommersiële en residensiële: word ook gebruik in kommersiële geboue en woonhuise vir hoof- en sekondêre verspreidingstelsels.

Bykomende kenmerke van die kompakte NSX -reeks

• Verbeterde beskerming: funksies soos kontak met dubbele rotasies en energie-tripping verseker betroubare beskerming teen foute.

• Selektiewe koördinasie: verbeterde selektiwiteit help om die kontinuïteit van kragtoevoer aan onaangeraakte stroombane tydens foute te handhaaf.

• Kommunikasievermoëns: Modbus -kommunikasiemodule en BSCM (Breaker Status Control Module) maak data -oordrag tussen die stroombreker en 'n toesighoudende stelsel moontlik.

• Vertoon en monitering: die "gereed" LED en ander aanwysers verskaf inligting intydse status, terwyl die FDM121-kabinetdeurverdelingseenheid verskillende gemete parameters kan vertoon.

• Onderhoud en konfigurasie: Onderhoudsaanwysers toon slytasie op kontakte, lasprofiele en werkingtellings, wat help met voorspellende instandhouding.

Installasie en onderhoud

• Installasie: Volg die instruksies van die vervaardiger vir behoorlike installasie, verseker minimum opruimings en die gebruik van toepaslike monteringstoestelle.

• Onderhoud: Gereelde inspeksie en toetsing van die stroombrekers word aanbeveel om te verseker dat dit korrek funksioneer en deurlopende beskerming bied.

STN3 Type Moulded Case Circuit Breaker
