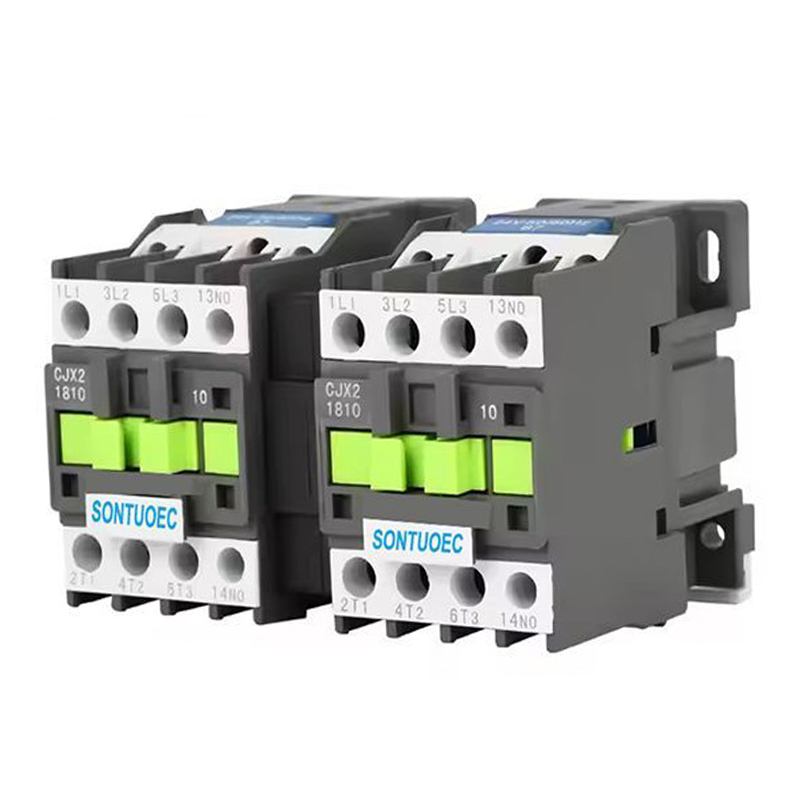

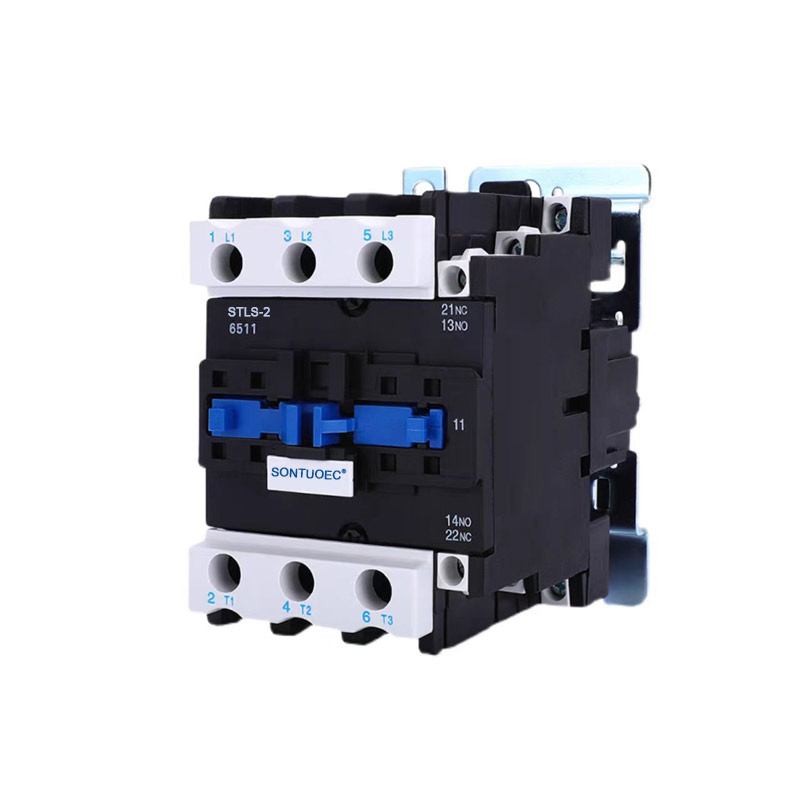

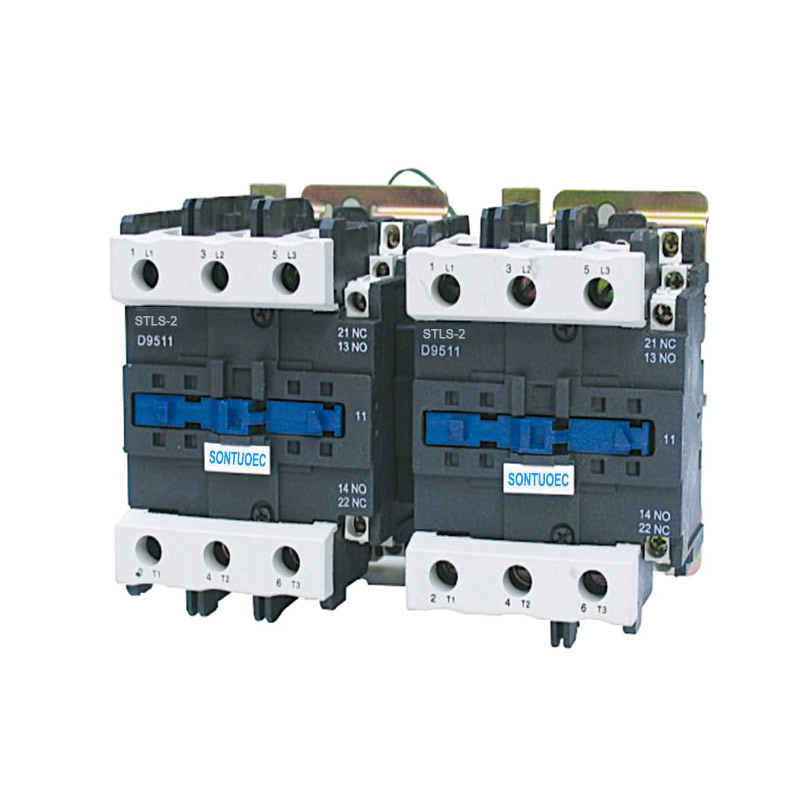

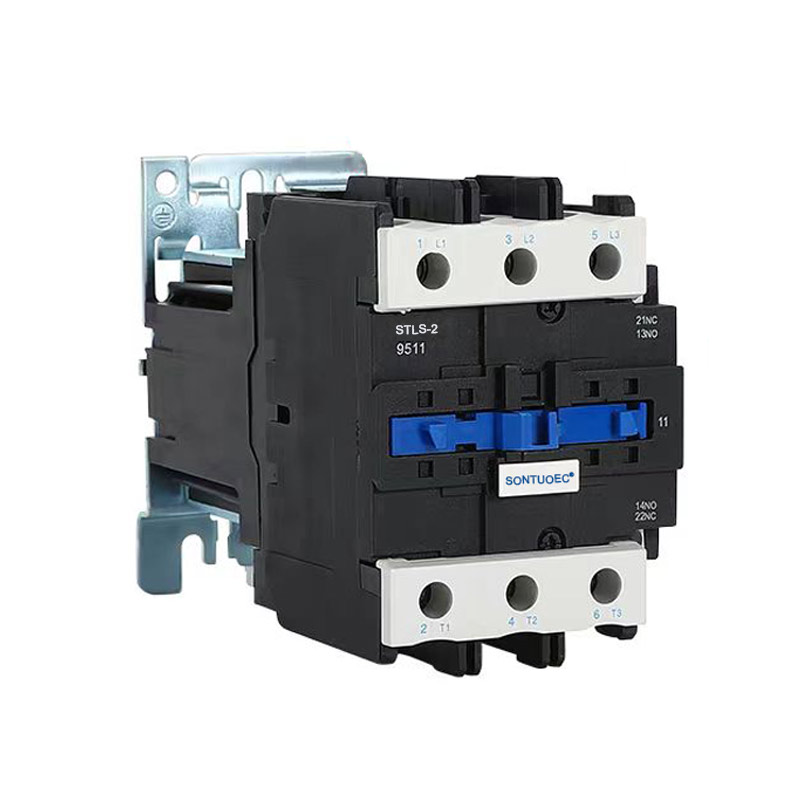

Stls-2(Cjx2) Reeks Meganiese Ineensluitende Kontaktor

Stls-2(Cjx2)-reeks meganiese grendelkontaktor is geskik vir gebruik in die stroombane tot die nominale spanning 660V AC 50Hz, stroom 620A, vir omskepbare beheer van die motor. Hierdie meganiese grendeltoestel verseker kontakwisseling van die twee omskepbare kontaktors. Dit voldoen aan IEC60947-4-1-standaarde.

Model:STLS-2(CJX2)

Stuur navraag

Produk Beskrywing

Tik		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
Gegradeerde isolasiespanning		660	660	660	660	660	660	660	660	660	660
konvensionele termiese		20	24	32	40	50	60	75	80	110	125
huidige		20	24	32	40	50	60	75	80	110	125
Gegradeer operasioneel		9	12	16	25	32	40	50	63	80	95
huidige		9	12	16	25	32	40	50	63	80	95
beheer word	220V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
krag (kw)	380V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	35	37	45	45
	440V	4	5.5	9	11	15	22	30	37	45	45
	660V	5.5	7.5	10	15	18.5	30	33	37	45	45
Let wel		Die installering van die					Die installering van die
		relais kan twee skroewe gebruik					aflosse kan drie
		en gebruik ook die 35mm					skroewe en gebruik ook die
		installasie spoor					75mm of 35mm installasie
							spoor

Struktuur en kenmerke

Struktuur:

3P AC Kontaktor bestaan gewoonlik uit 'n elektromagnetiese stelsel (insluitend spoel, kern, ens.), kontakstelsel (insluitend hoofkontak en hulpkontak), boogblustoestel en dop en ander dele. Onder hulle word die hoofkontak gebruik om hoë stroom te dra, en die hulpkontak word gebruik om die oordrag en terugvoer van beheerseine te realiseer.

Kenmerke:

Met drie onafhanklike kontakte kan dit driefase-krag en een nullyn gelyktydig beheer.

Die kontakstelsel is gemaak van hoë kwaliteit materiale met goeie geleidingsvermoë en slytasieweerstand.

Die elektromagnetiese stelsel het voldoende suigkrag om die kontakte betroubaar in te skakel en los te maak.

Die boogblustoestel kan die boog wat gegenereer word wanneer die kontakte ontkoppel word effektief blus, wat die kontakte teen skade beskerm.

Stls-2(Cjx2)-reeks meganiese grendelkontaktor is geskik vir die gebruik in die stroombane van die nominale spanning tot 660V AC 50Hz of 60Hz, nominale stroom tot 95A, om die AC-motor te maak en te breek, gereeld te begin en te beheer. Gekombineer met die hulpkontakblok, timervertraging en masjienvergrendelingstoestel, ens., word dit die vertragingskontaktor, meganiese ineensluitkontaktor, ster-driehoekaansitter. Met die termiese aflos word dit in die elektromagnetiese aansitter gekombineer. Die kontaktor word vervaardig volgens IEC 60947-1.

Beginsel van werking

Wanneer die spoel van die 3P AC Kontaktor aangeskakel word, genereer die ysterkern magnetisme en lok die kontakstelsel om te sluit, en verbind dus die driefase kragtoevoer en 'n nuldraad. Wanneer die spoel ontkrag word, verloor die kern sy magnetisme en skei die kontakstelsel onder die werking van 'n veer en ontkoppel dus die driefase-kragtoevoer van die nullyn. Op hierdie manier kan die 3P AC Kontaktor afstandbeheer van elektriese vragte realiseer.
