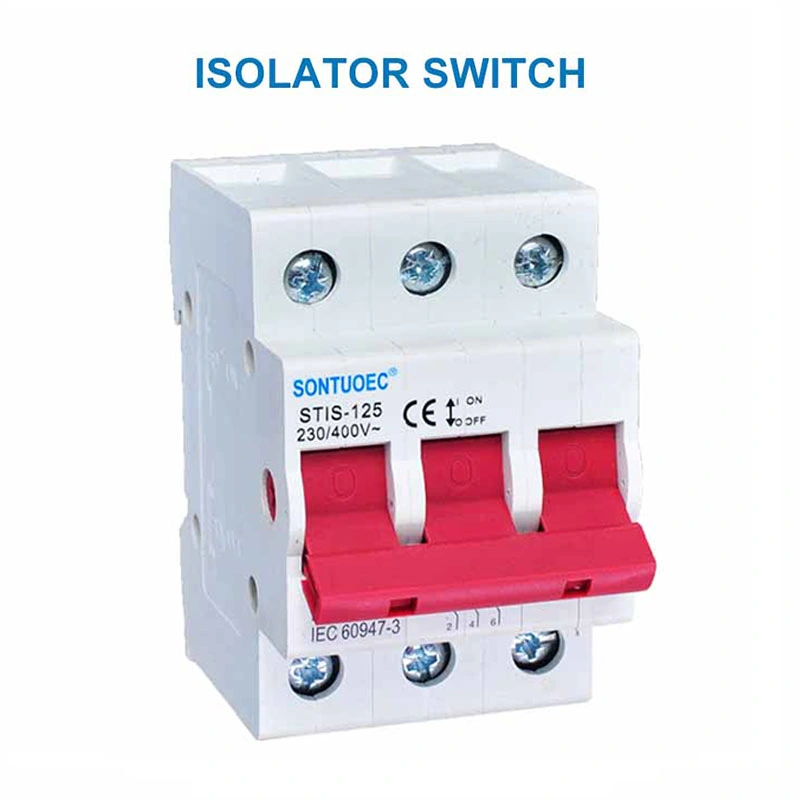

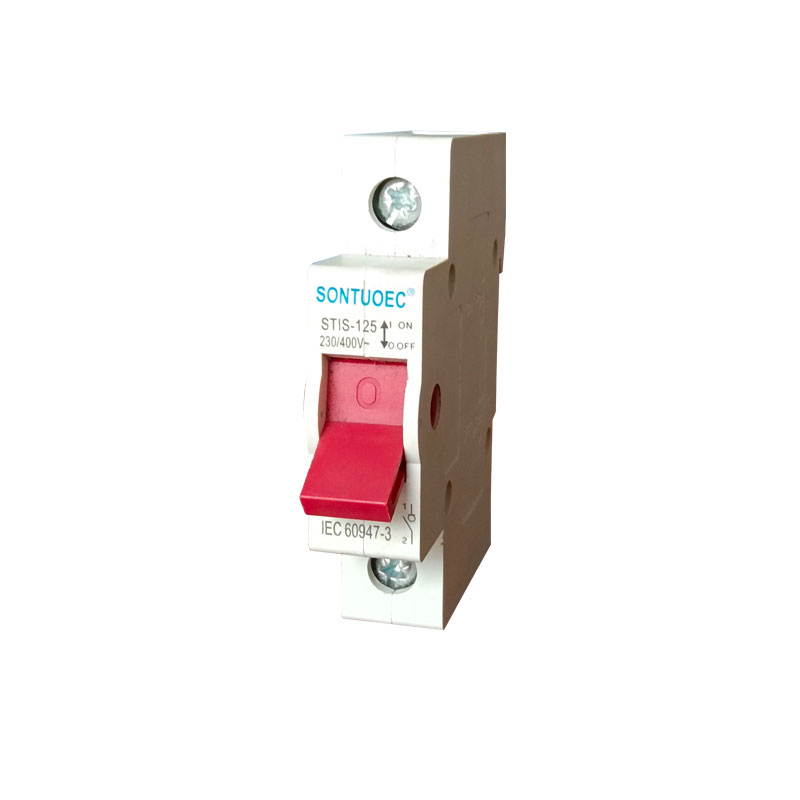

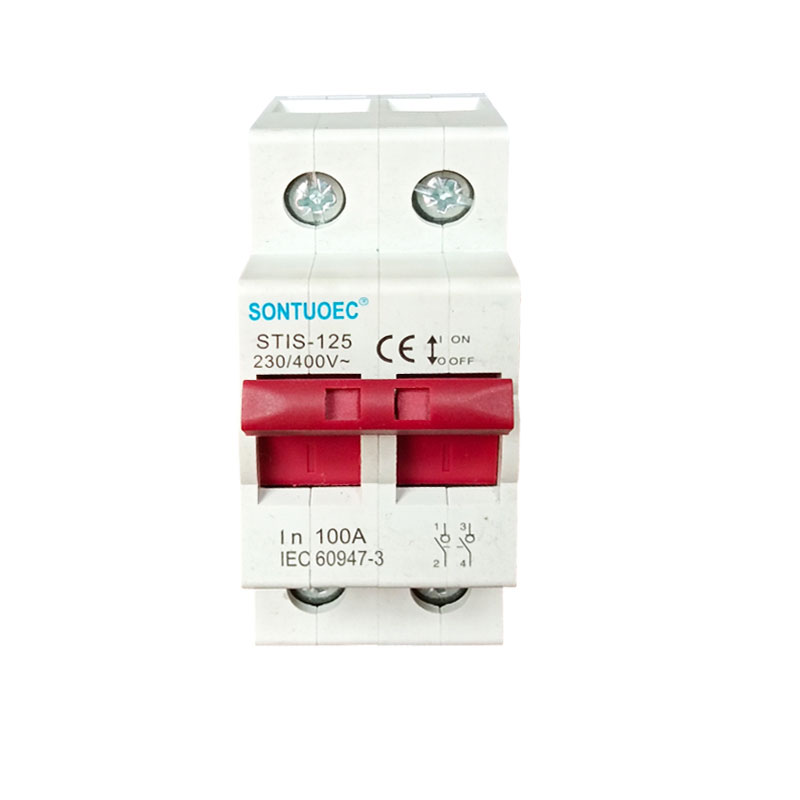

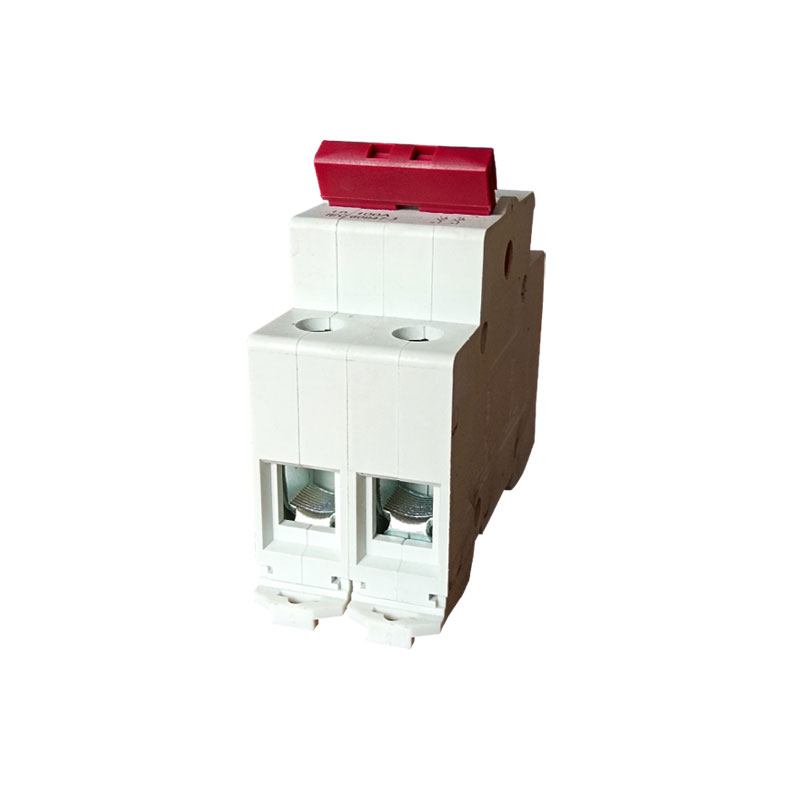

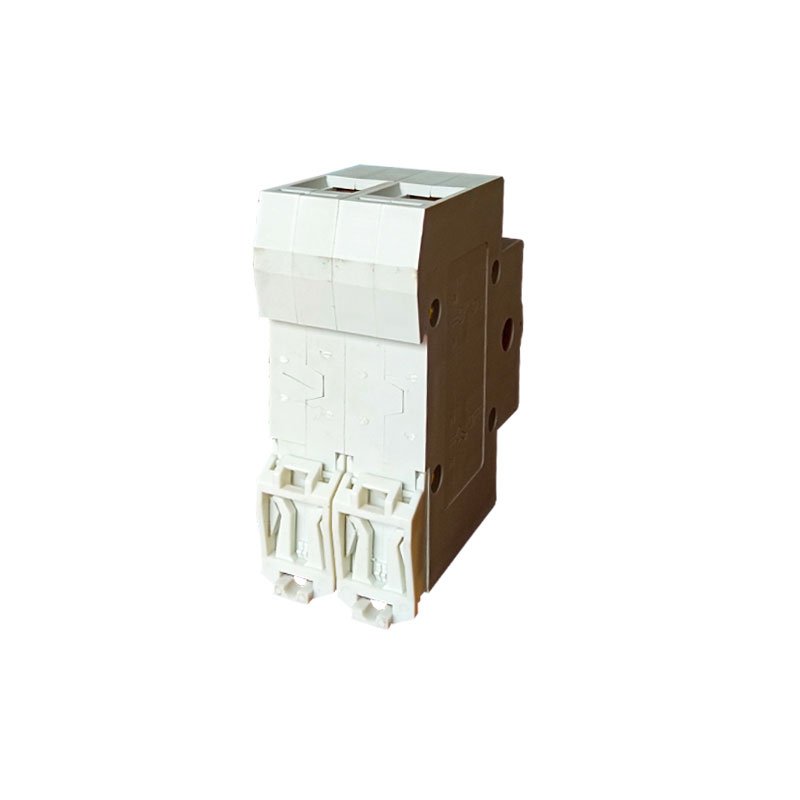

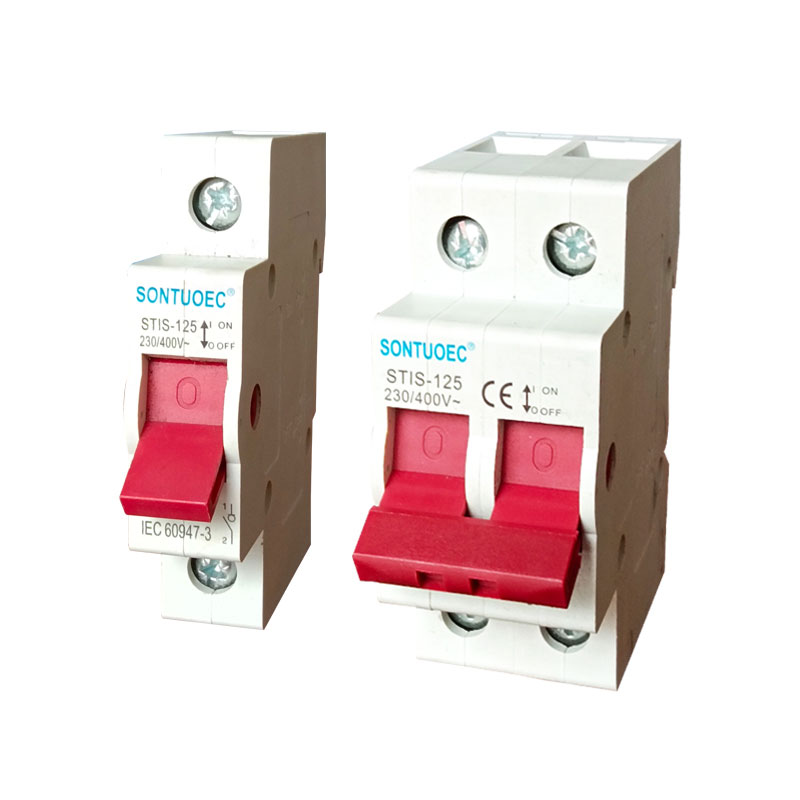

STIS-125 isolator-skakelaar

STIS-125 isolator-skakelaar is spesiaal ontwerpte skakelaars wat gebruik word om stroombane in elektriese stelsels te isoleer, te deel, te deel. Dit het gewoonlik nie die vermoë om lasstrome te breek nie, maar kan die stroombane veilig verdeel en sluit waar daar geen las of baie min stroom is nie. Die primêre funksie van 'n ontkoppelingsskakelaar is om 'n sigbare punt van ontkoppeling te bied om te verseker dat personeel veilig deur personeel verkry kan word wanneer dit onderhou of geïnspekteer word.

Model:STIS-125

Stuur navraag

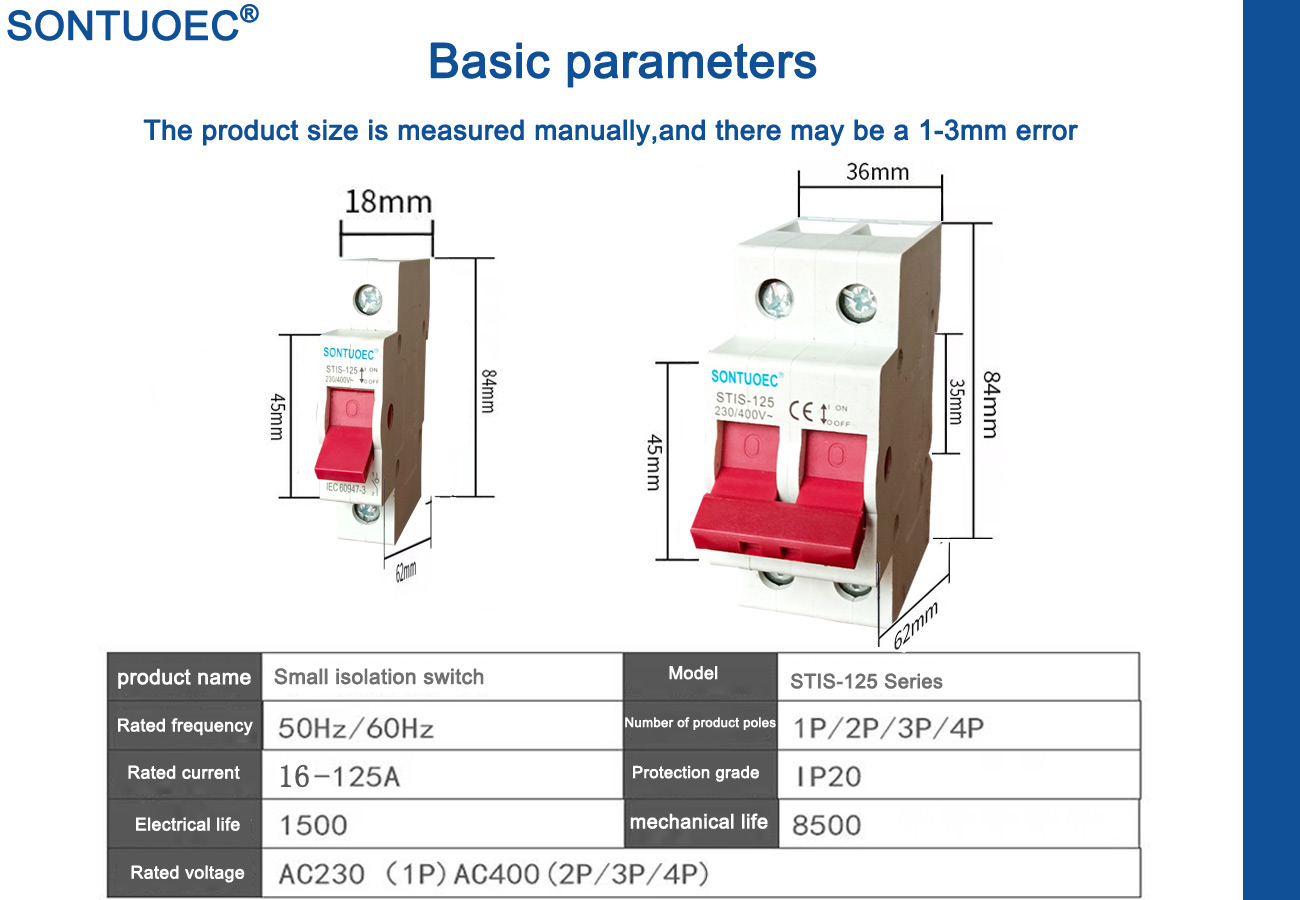

Produk Beskrywing

Produksnaam	STIS-125 isolator-skakelaar
Pool	1p 2p 3p 4p
Beoordeel Stroom	16a, 20a, 25a, 40a, 63A, 80A, 100A, 125A
Beoordeel Stroomspanning	1p: AC230V 2p, 3p.4p: AC400V
Isolasie spanning Ui	690V
Beoordeel Impuls weerstaan spanning (1.2/50) uimp	6kv
Gegradeer kort Kringbaan weerstaan huidige ICW	12LE/1S
Gegradeer kort kringmaking kapasiteit ICM	20LE/0.1S
Beoordeelde maak en breekvermoë	3ie, 1.05ue, cosφ = 0.8
Gebruik kategorie	AC-21B, AC-22A
Elektries Lewe	1500
Meganies Lewe	8500
Besoedeling Grade	3
Bergplek Temperatuur	-35ºC ~ +70ºC
Installasie hoogte	<2000m
Maksimum Bedradingskapasiteit (NM²)	16 (20A ~ 63A) 50 (80A ~ 125A)
Maksimum Beperk wringkrag	2.0 (20A ~ 63A) 3.5 (80A ~ 125A)

Struktuur en kenmerke

1. struktuur:

STIS-125 isolator-skakelaar is beskikbaar in 'n verskeidenheid konfigurasies, maar bevat gewoonlik 'n vaste kontak en 'n beweegbare kontak. Deur middel van 'n werkmeganisme (bv. Handvatsel, motor, ens.), Kan die kontak geskuif word om 'n stroombaan oop te maak of toe te maak.

2.Features:

Hoë isolerende eienskappe: Komponente soos kontakte, isolators en huise van ontkoppelingsskakelaars is gewoonlik van hoogs isolerende materiale om te verseker dat die isolasieweerstand tussen die stroombaan en die grond voldoende hoog is in die ontkoppelde toestand.

Voor die hand liggende ontkoppelingpunt: As die STIS-125-reeks isolator-skakelaar in die ontkoppelde toestand is, is die gaping tussen sy kontakte groot genoeg om 'n duidelike ontkoppeling te bied, wat dit vir personeel maklik maak om die toestand van die kring te herken.

Gemak van werking: reeks ontkoppeling is gewoonlik ontwerp met 'n maklik-om-werkende meganisme wat personeel in staat stel om die stroombaan met gemak oop te maak of toe te maak.

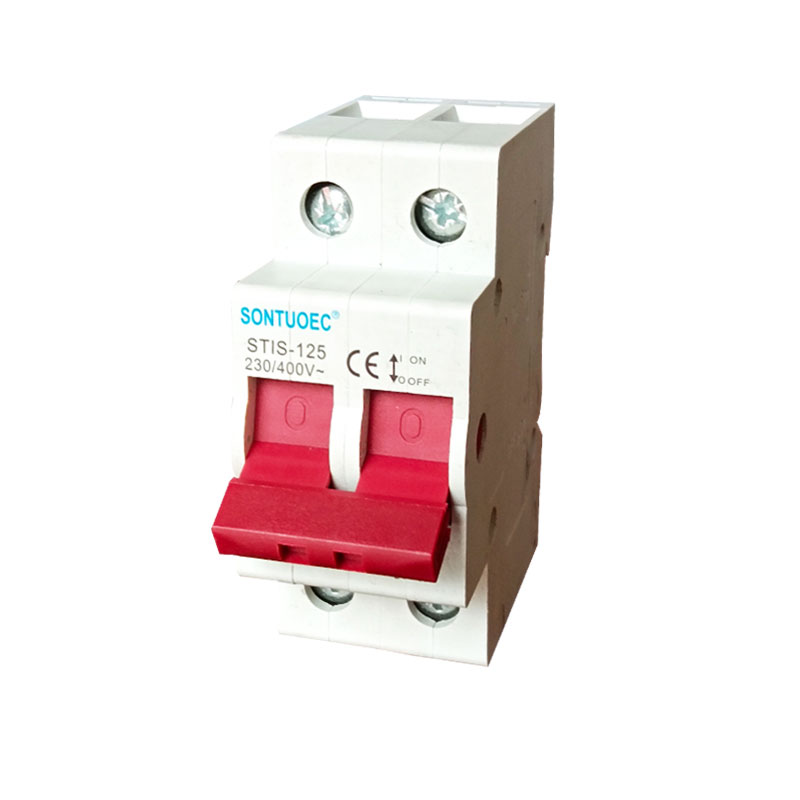

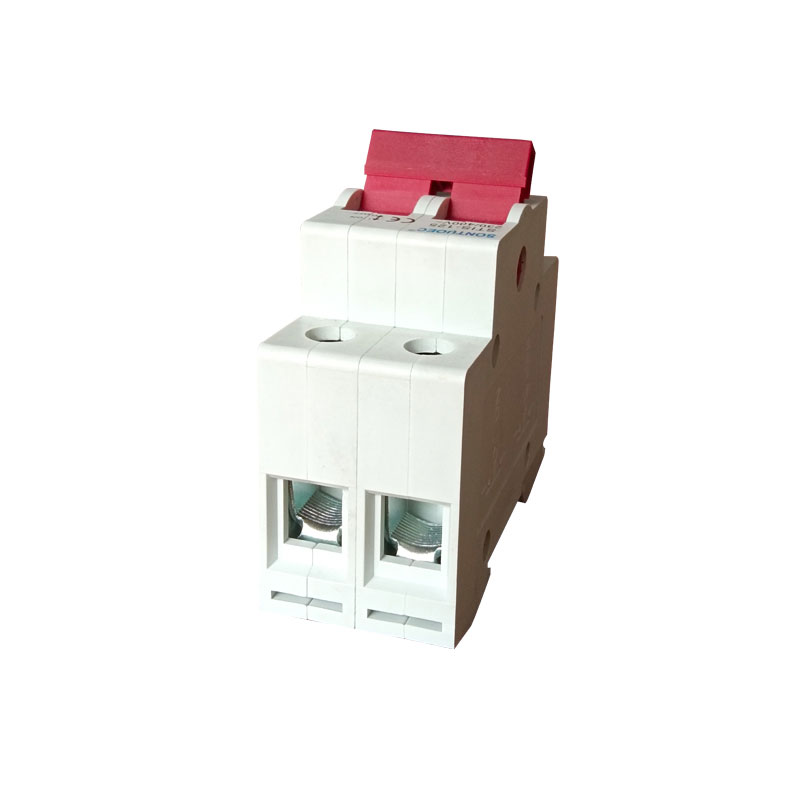

STIS-125 Isolator Switch

Toepassingscenario's

Reeks-ontkoppeling word wyd gebruik in verskillende elektriese stelsels, insluitend maar nie beperk nie tot: Kragstelsel: in kragsentrales, substasies en ander kragstelsels, word die reeks-ontkoppeling gebruik om te isoleer, segment of verbindingsstelsels en ander industriële stelsels, die STIS-11-reeks isolator-skakelaar gebruik om verskillende elektriese toerusting te beskerm. en ander boustelsels, word die reeks ontkoppelingsskakelaars gewoonlik in die verspreidingskas geïnstalleer, wat gebruik word om die aan-af van die kring te beheer.

Voorsorgmaatreëls vir seleksie en gebruik

1. Seleksie:

Wanneer u 'n SOIS-125-reeks isolator-skakelaar kies, moet u die nominale spanning en die nominale stroom van die stroombaan, die gebruiksomgewing (bv. Binnenshuis, buite, ontploffingsbestand, ens.) Oorweeg, asook die werking van die werking (bv. Handleiding, gemotoriseerde, ens.) En ander faktore.

2. Voorbehoud vir gebruik:

Voordat u die ontkoppelingsskakelaar gebruik, moet u seker maak dat die stroombaan ontkoppel is of in 'n geen-las-toestand.

Let op die toepaslike elektriese veiligheidsregulasies en bedryfsprosedures tydens werking.

Inspekteer en onderhou die ontkoppelingsskakelaar gereeld om die normale werking en veiligheid daarvan te verseker.
