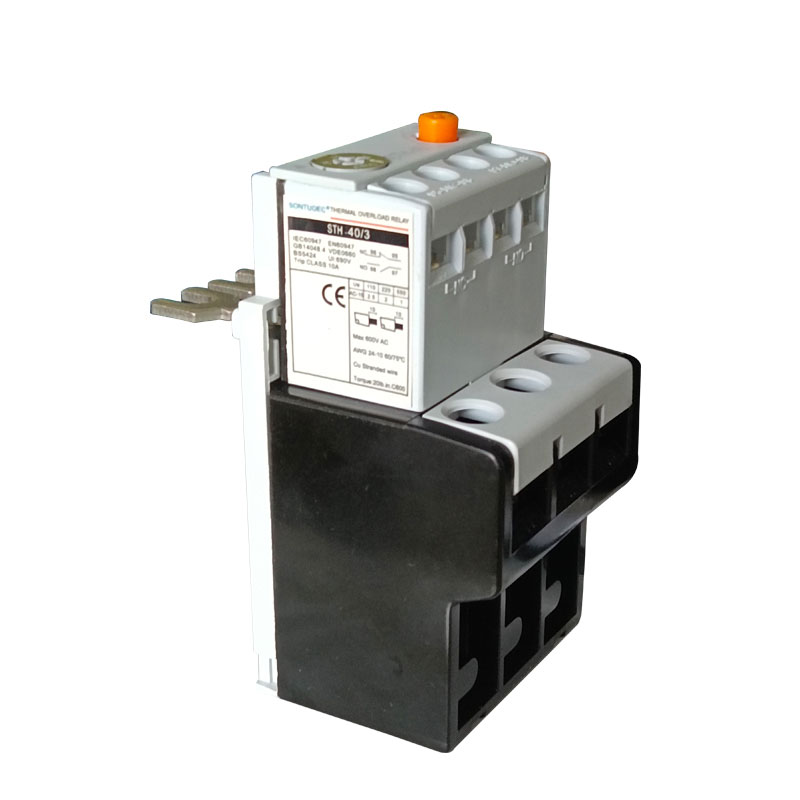

STH-40-reeks termiese oorbelasting relais

STH-40-reeks Termiese oorbelasting relais is geskik vir die stroombaan van AC 50/60 Hz, wat die bedryfspanning tot 660V beoordeel het. En dit kan die funksie van oorbelasting en fase-mislukking beskerming vir AC-motor besef. Hierdie produk voldoen aan GB14048.4, IEC60947-4-1 standaard.

Model:STH-40

Stuur navraag

Produk Beskrywing

Hoof tegniese parameter:

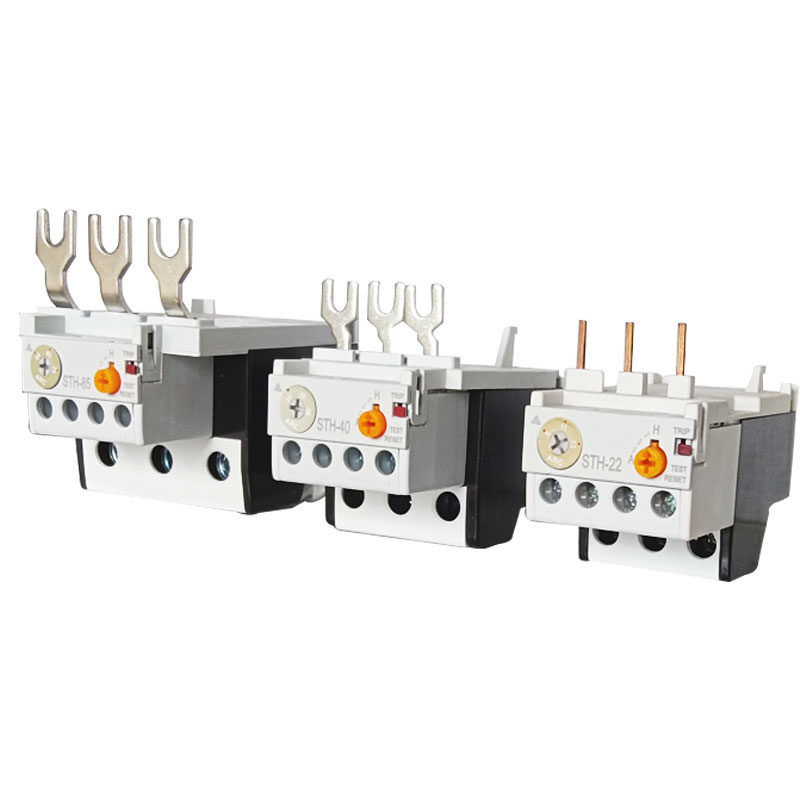

Model	Stroom	Geskik vir kontakters
STH-22/3	0.4-63a	GMC-9 ~ 22
STH-22/3	0.63-1a	GMC-9 ~ 22
STH-22/3	1-1.6a	GMC-9 ~ 22
STH-22/3	1.6-2.5a	GMC-9 ~ 22
STH-22/3	2.5-4a	GMC-9 ~ 22
STH-22/3	4-6A	GMC-9 ~ 22
STH-22/3	5-8A	GMC-9 ~ 22
STH-22/3	6-9a	GMC-9 ~ 22
STH-22/3	7-10A	GMC-12 ~ 22
STH-22/3	9-13A	GMC-12 ~ 22
STH-22/3	12-18A	GMC-18 ~ 22
STH-22/3	16-22A	GMC-22
STH-40/3	18-26A	GMC-32 ~ 40
STH-40/3	24-36A	GMC-32 ~ 40
STH-40/3	28-40A	GMC-40
STH-85/3	34-50A	GMC-50 ~ 85
STH-85/3	45-65A	GMC-50 ~ 85
STH-85/3	54-75A	GMC-65 ~ 85
STH-85/3	63-85A	GMC-75 ~ 85

STH-40 Series Thermal Overload Relay

Hooffunksies

Beskerming van motor: Die belangrikste funksie van die termiese oorbelasting relais is om te voorkom dat die motor beskadig word as gevolg van oorbelasting. As die motor oorlaai is, sal die termiese oorbelasting relais die kragtoevoer betyds afsny om te voorkom dat die motor brand weens oorverhitting.

Beskerming van kraglyne: Benewens die beskerming van die motor, kan die termiese oorbelasting relais ook die kraglyne beskerm. As die motor oorlaai is, sal die stroom toeneem, wat kan lei tot oorverhitting en smelt van kraglyne. Deur die verandering in stroom op te spoor, bepaal die termiese oorbelasting relais of die kraglyn oorlaai is en sny die kragtoevoer, indien nodig, af.

Verbeter die veiligheid van die kragstelsel: termiese oorbelasting relais kan die skade van die motor- en kraglyn effektief voorkom, en sodoende die mislukkingskoers van die kragstelsel verminder en die veiligheid van die kragstelsel verbeter.

Beginsel van operasie

Die bedryfsbeginsel van die termiese oorbelasting relais is hoofsaaklik gebaseer op die huidige termiese effek en die temperatuurwaarnemingseienskappe van die bimetaal. As 'n oorbelasting in 'n motor plaasvind, neem die stroom toe, wat veroorsaak dat meer hitte opgewek word in die verwarmingselement van die termiese oorbelasting relais. Hierdie hitte word oorgedra na die bimetaal, wat buig wanneer dit verhit word omdat dit bestaan uit twee legerings met groot verskille in koëffisiënte van lineêre uitbreiding. As die bimetale in 'n sekere mate buig, sal dit die elektromagnetiese spoel laat ontstaan, wat op sy beurt die kontakte sal dryf om die kragtoevoer van die motor af te sny.

Omvang van die aansoek

Termiese oorbelasting-relais word gewoonlik gebruik in stroombane met AC 50Hz, 'n nomuleringsspanning van 660V en stroom van 0,1 ~ 630A, en word hoofsaaklik gebruik vir oorlading en fase-breekbeskerming van driefase AC-motors. Dit kan ook gebruik word om 'n voorgereg met 'n aangepaste AC -kontakor te vorm om omvattende beskerming vir die motor te bied.

Produkkenmerke

Eenvoudige struktuur: Hierdie termiese oorbelasting relais neem gewoonlik 'n relatiewe eenvoudige strukturele ontwerp aan, wat dit maklik maak om te installeer en te gebruik.

Volledig: Benewens die basiese oorbelastingbeskermingsfunksie, het dit ook die funksies van fase-breekbeskerming en temperatuurvergoeding.

Lae koste: In vergelyking met ander motorbeskermingsapparate, is die prys van termiese oorlading relais relatief laag, wat die aankoopkoste van gebruikers verlaag.

Stabiele werkverrigting: Omdat dit bimetaal as die sensitiewe element aanneem, is die werking van die werking stabiel en betroubaar.

STH-40 Series Thermal Overload Relay
