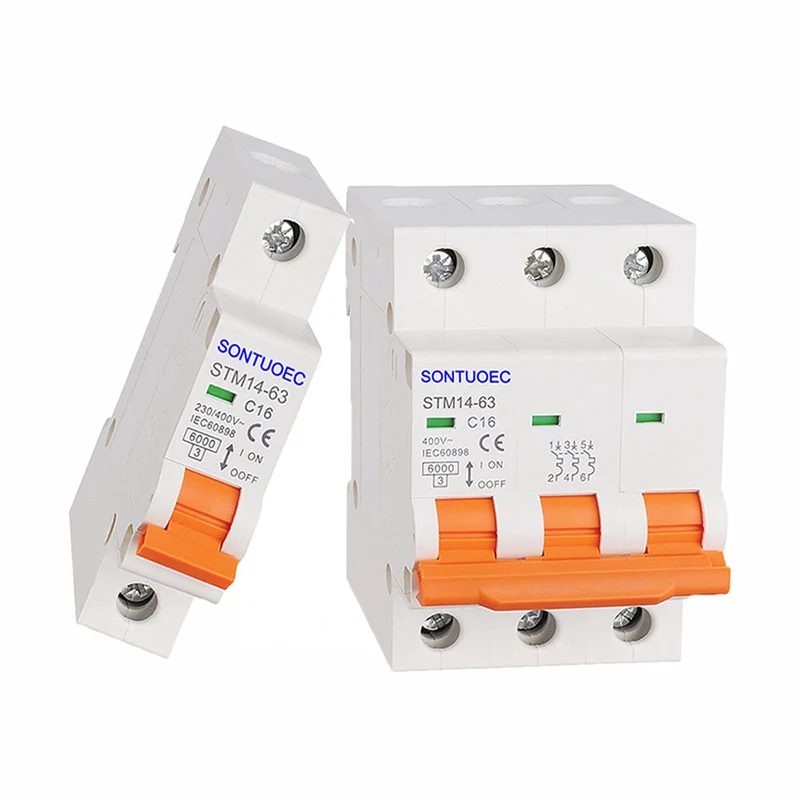

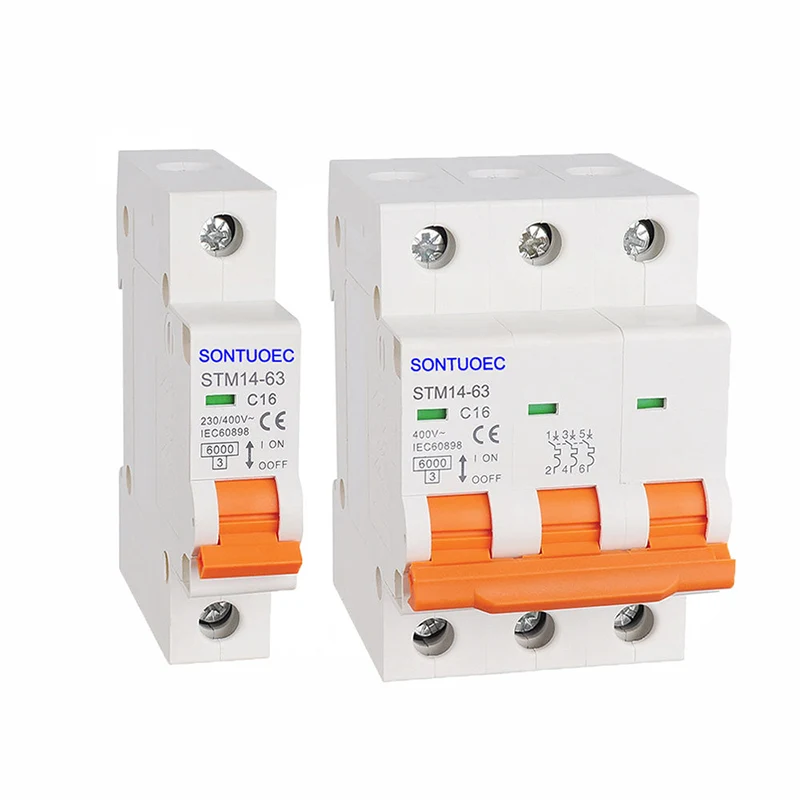

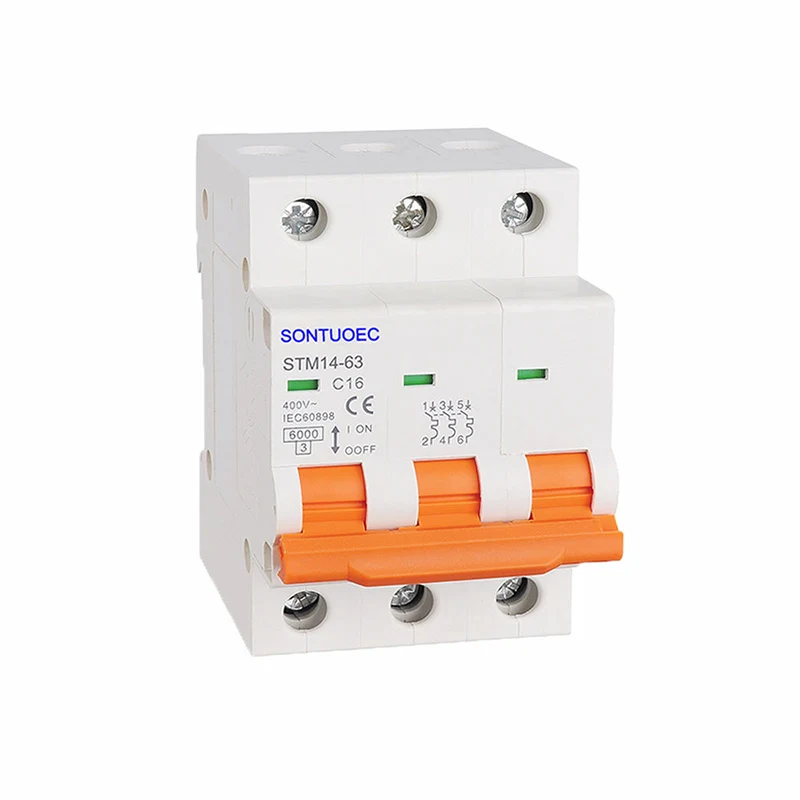

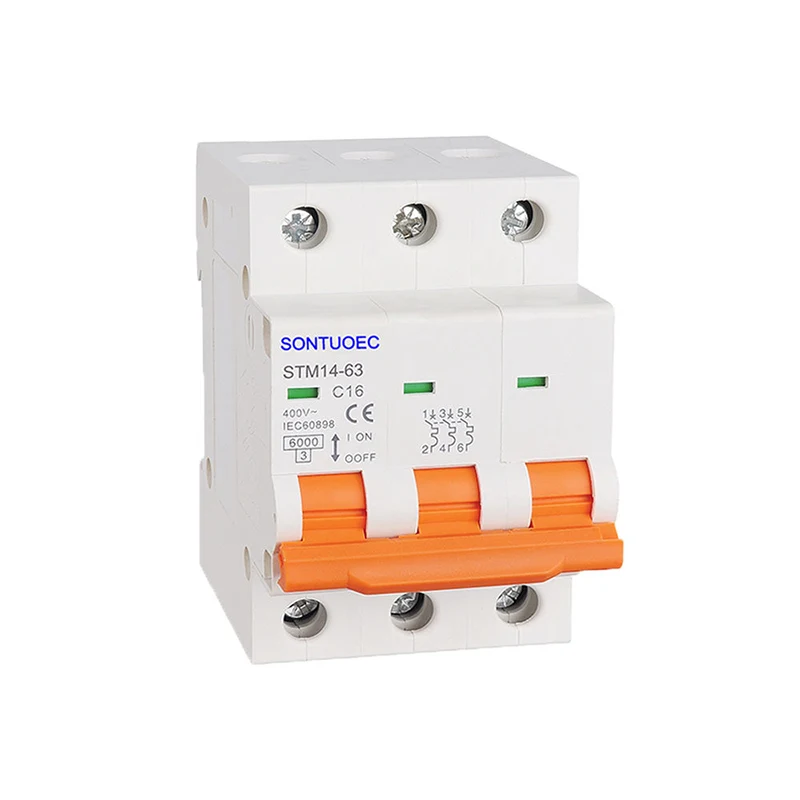

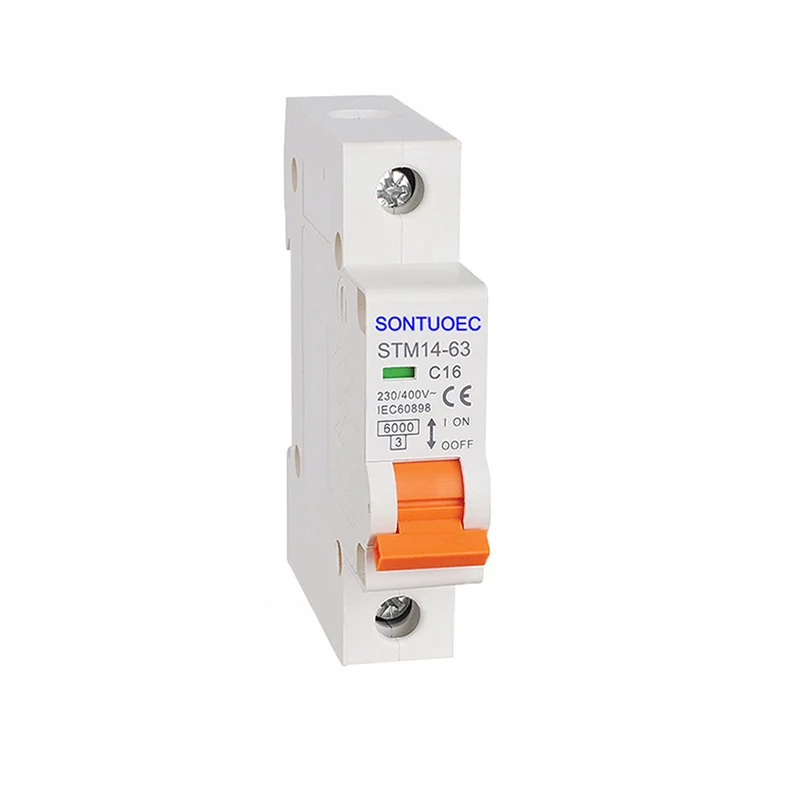

Mini MCB Miniature Circuit Breaker

Die Mini MCB Miniature Circuit Breaker is 'n outomaties bestuurde elektriese skakelaar wat ontwerp is om elektriese stroombane te beskerm teen skade wat veroorsaak word deur oorbelasting of kortsluitings. Dit is in staat om die stroom aan te skakel, te dra en te breek onder normale kringomstandighede, sowel as om aan te skakel, vir 'n sekere periode te dra en stroom te breek onder gespesifiseerde abnormale kringomstandighede.

Model:STM14-63

Stuur navraag

Produk Beskrywing

Model	STM14-63
Standaard	IEC60898-1
Pool	1p, 2p, 3p, 4p
Tripping Curve	B, C, D
Gegradeerde kortsluitkapasiteit (ICN)	3ka, 4.5ka, 6ka
Gegradeerde stroom (in)	1,2,4,610,16,20,25,32,40,50,63A
Gegradeerde spanning (VN)	AC230 (240)/400 (415) V
Magnetiese vrystellings	B -kromme: tussen 3in en 5 in C -kromme: tussen 5in en 10in D -kromme: tussen 10in en 14in
Elektro-meganiese uithouvermoë	Meer as 6000 siklusse

Kenmerke en voordele

Klein grootte: Mini MCB Miniature Circuit Breaker word gekenmerk deur klein grootte en liggewig, wat maklik is om te installeer en te gebruik.

Betroubare werking: die interne struktuur en materiale is goed ontwerp om te verseker dat die kragbron vinnig afgesny word as daar 'n oorbelasting of kortsluiting in die stroombaan is om elektriese toerusting en persoonlike veiligheid te beskerm.

Word gebruik: dit word wyd gebruik in residensiële, kommersiële geboue en nywerheidsfasiliteite as die mees gebruikte terminale beskermingsapparaat in die bou van elektriese terminale verspreidingstoestelle.

Beginsel van operasie

Die Mini MCB werk op die beginsel van kortsluiting en oorbelastingbeskerming deur die stroom te monitor. As 'n kortsluiting in 'n stroombaan voorkom, sal die MCB die stroombaan onmiddellik ontkoppel om te voorkom dat oormatige stroom brand en ander veiligheidsvoorvalle veroorsaak. As daar 'n oorbelasting in die kring is, sal die MCB die stroombaan vir 'n sekere periode vertraag om elektriese toerusting teen skade te beskerm. Daarbenewens het sommige mini MCB's 'n oorspanningbeskermingsfunksie wat die stroombaan afsny as die spanning abnormaal (te hoog) is om skade aan elektriese toerusting te voorkom.

Soorte en opsies

Mini MCB's is beskikbaar in verskillende soorte om aan die behoeftes van verskillende elektriese stelsels te voldoen. Algemene soorte sluit in:

Standaard: word gewoonlik gebruik in residensiële en kommersiële geboue met parameters soos die nominale stroombereik, nominale spanning, kortsluiting-ontkoppelingskapasiteit en aantal pole.

Geïsoleer: kan die kragbron en las heeltemal isoleer vir veilige instandhouding van elektriese stelsels.

Gesegmenteerde stroombaantipe: Binne die nominale stroombereik kan die ontkoppelingsfunksie van die MCB oorgeskakel word om die energieke toestand van 'n deel van die stroombaan te handhaaf.

Residuele stroomtipe: Ook bekend as lekkasiebeskermingsskakelaars, kan hulle lekkasfoute in stroombane opspoor en die kragtoevoer outomaties afsny.

Oorladingstipe: in staat om oormatige stroom op te spoor en krag af te sny om elektriese toerusting en drade te beskerm.

Multifunksietipe: integreer 'n verskeidenheid funksies, soos oorbelastingbeskerming, kortsluiting en beskerming van lekkasies.

Beheertipe: laat die operateur toe om die stroombaan met die hand oop te maak of toe te maak vir beheer van elektriese toerusting.

By die keuse van mini MCB's moet faktore soos nominale spanning, nominale stroom, breekvermoë, bedryfseienskappe en omgewingstoestande oorweeg word. Dit is ook nodig om die toepaslike tipe MCB volgens die spesifieke stroombaan- en lasvereistes te kies.
