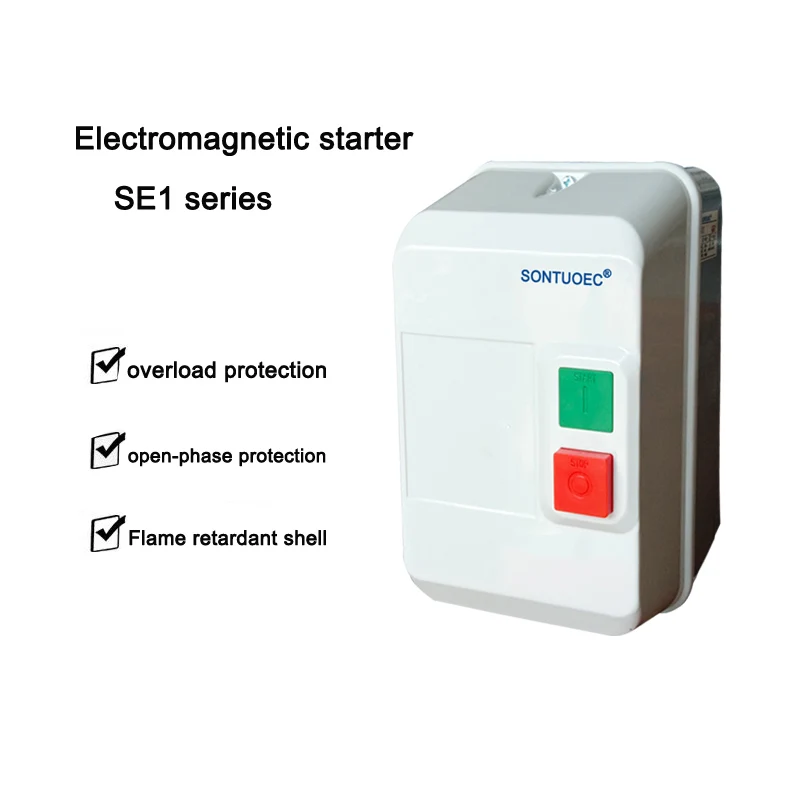

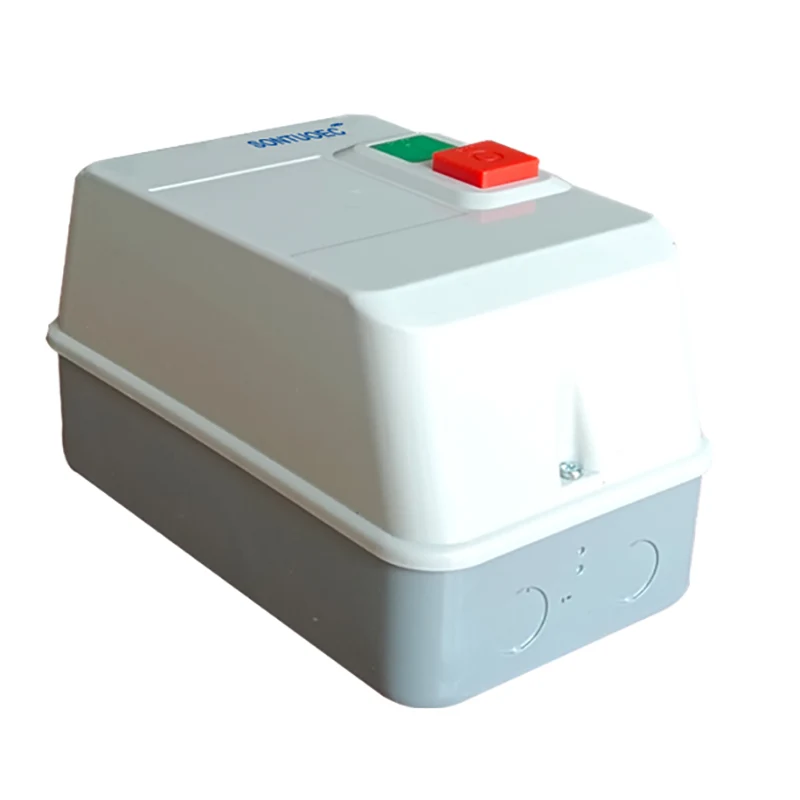

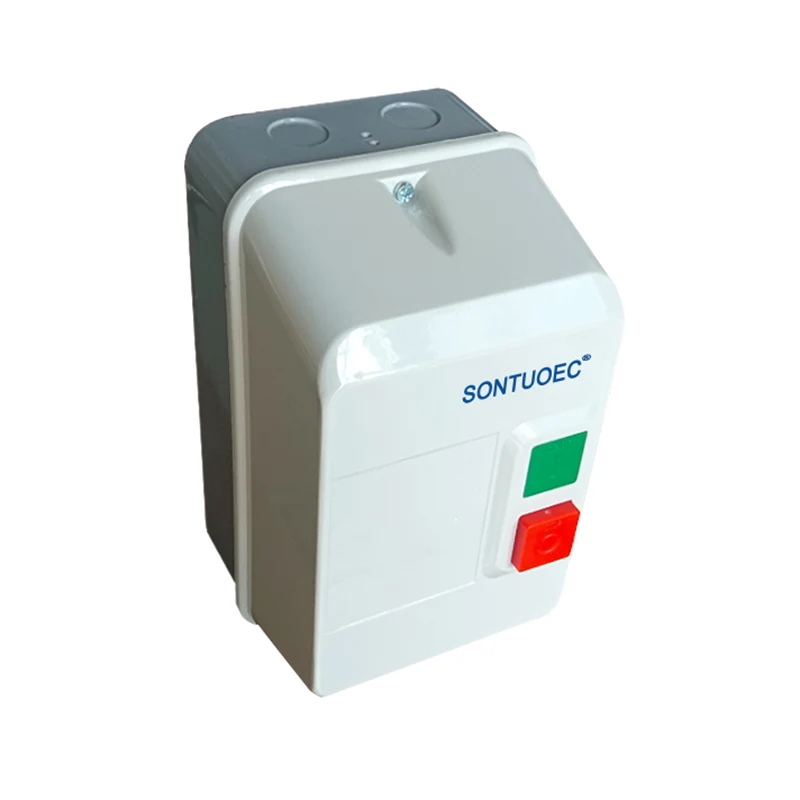

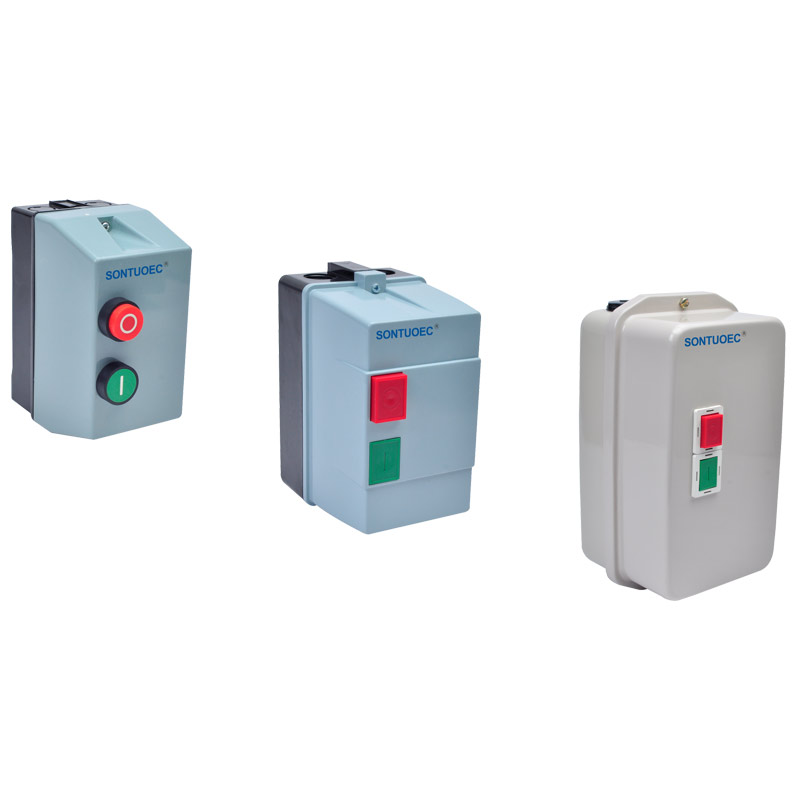

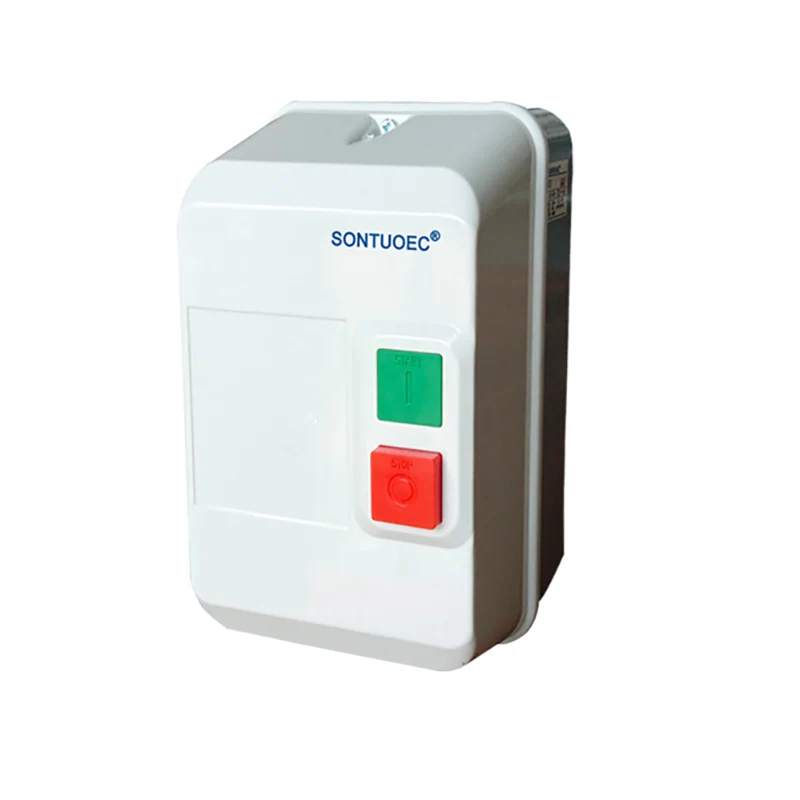

Magnetiese voorgereg (DOL)

Magnetiese aansitter (DOL) Die motor, dit wil sê, 'n magnetiese skakelaar word gebruik om die begin en stop van die motor (of motors) te beheer. Magnetiese skakelaars speel hier 'n sleutelrol deur die aan-af van die stroombaan volgens veranderinge in die eksterne magnetiese veld te beheer en sodoende die beheer van die motor te besef.

Stuur navraag

Produk Beskrywing

Spesifikasies

Produkmodus nr. En spesifiek	SLE1-09 en 12	Dubbel in gesuleerde, beskermde TOLP429 (3) of, F659 (4)
Kamp	SLE1-18 en 25	Dubbel in gesuleerde, beskermde TOLP427 (3) of, F5577 (4)
	SLE1-32 en 95	Matal, LP65 tot 559
Beheer (2 drukknoppies omhulselbedekking)	SLE1-32 en 95	1 Groen beginknoppie '1', 1red Stop/Teset Buttion “O”
Verbindings	SLE1-32 en 95	Electricol Power and Control Recircuit Connections

Belangrike tegniese parameters:

Tipe		SLE1-9	SLE1-12	SLE1-18	SLE1-25	SLE1-32	SLE1-40	SLE1-50	SLE1-65	SLE1-80	SLE1-95
KW/HP (AC-3) het krag (AC-3) IEC60947-4	220V	2.2/3	3/4	4/5.5	5.5/7.5	7.5/10	11/5	15/20	18.5/25	22/35	25/35
KW/HP (AC-3) het krag (AC-3) IEC60947-4	380V	4/5.5	5.5/7.5	7.5/10	11/15	15/20	18.5/25	22/30	30/40	37/50	45/60
Reted Current (AC-3) GB14048.4	220V	9	12	15	21	26	36	52	63	75	86
Reted Current (AC-3) GB14048.4	380V	9	12	16	21	25	37	43	59	72	85
Reted verwarmingsstroom (a)			25	32	40	50	60	80		125
Reted Insutaled Volage (V) 660
Auxikêre kontak AC-15	Kontak	standaard	1no				1no+1nc
	Getrekte stroom (a)	220V	1.6
	Getrekte stroom (a)	380V	0.95
Suitabie Thermal Relays		LR2D-1305/1314 (0.63 ~ 1.0/7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
Omhulselgradering		LP65

Beginsel van operasie

Die bedieningsbeginsel van 'n magnetiese skakelaar -aansittermotor is hoofsaaklik gebaseer op die invloed van 'n magnetiese veld en die werkbeginsel van 'n GS -motor. As 'n eksterne magnetiese veld naby 'n magnetiese skakelaar kom, aktiveer dit 'n magnetiese waarnemingselement (bv. 'N riet) binne die skakelaar, wat veroorsaak dat dit kontakte sluit of breek, en sodoende die opening en sluiting van die stroombaan beheer. Sodra die stroombaan gesluit is, vloei die stroom deur die motor, wat veroorsaak dat dit begin draai. DC Motors, daarenteen, werk volgens die beginsel dat 'n energieke geleier in 'n magneetveld beweeg deur die werking van 'n elektromagnetiese krag.

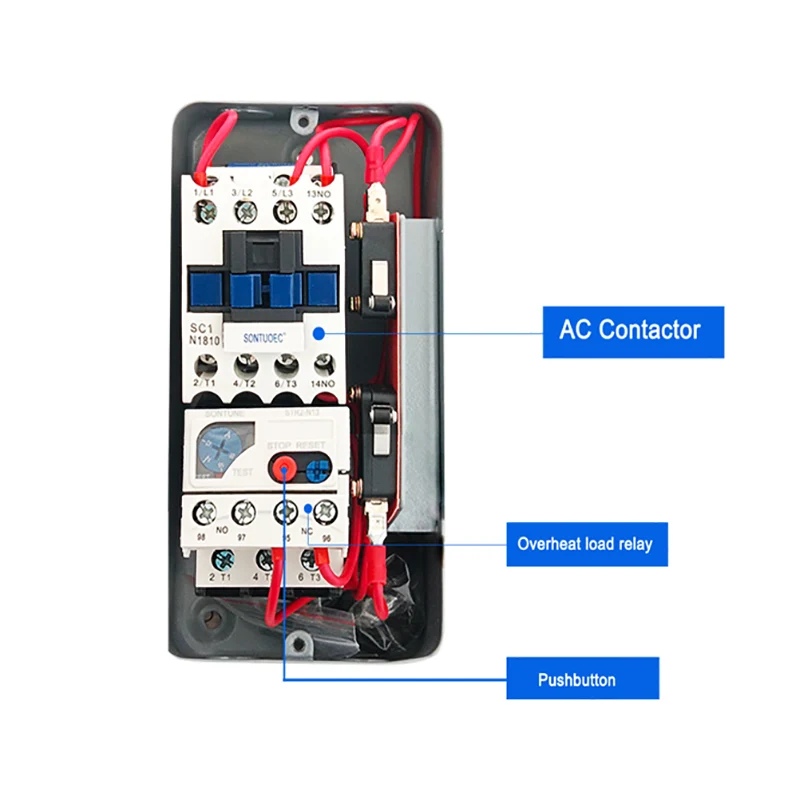

Hoofkomponente

Magnetiese skakelaar: bestaan gewoonlik uit 'n magnetiese waarnemingselement en 'n snellerapparaat, wat gebruik word om eksterne magnetiese velde op te spoor en die aan/van 'n stroombaan te beheer.

Elektriese motor: 'n Toestel wat elektriese energie in meganiese energie omskakel en verskillende toestelle deur rotasie dryf.

Beheerkring: word gebruik om eksterne seine te ontvang en die werkstatus van magnetiese skakelaar en motor volgens die seine te beheer.
