LC1-N Type AC-kontakor

LC1-N-tipe AC-kontakors is geskik vir gebruik in stroombane met AC 50Hz of 60Hz, spannings tot 660V (tot 690V vir sommige modelle) en strome tot 95A. Dit word gebruik om stroombane oor lang afstande te verbind en te breek, sowel as om gereeld AC -motors te begin en te beheer.

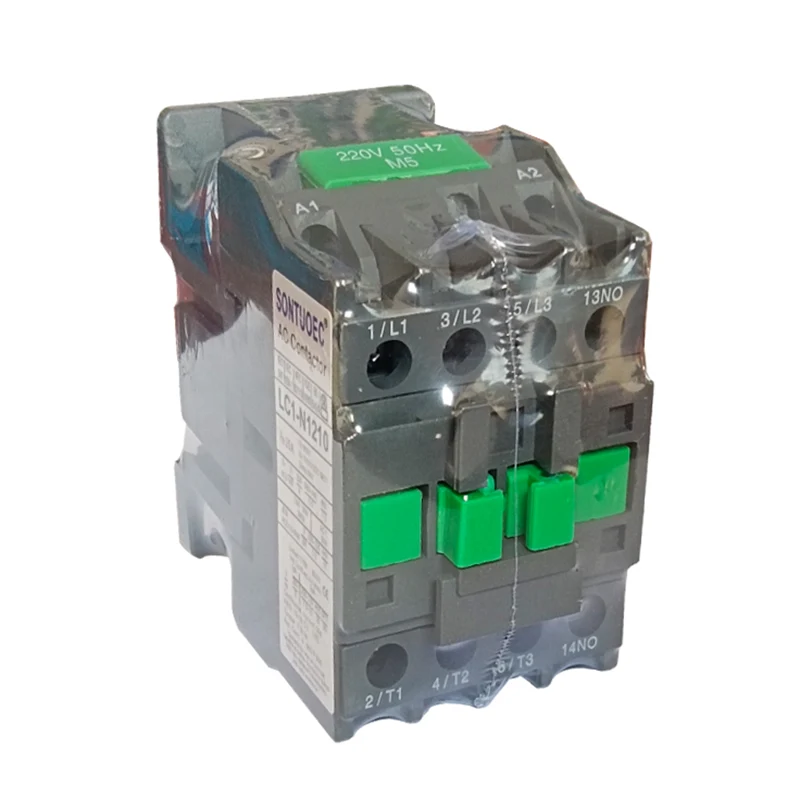

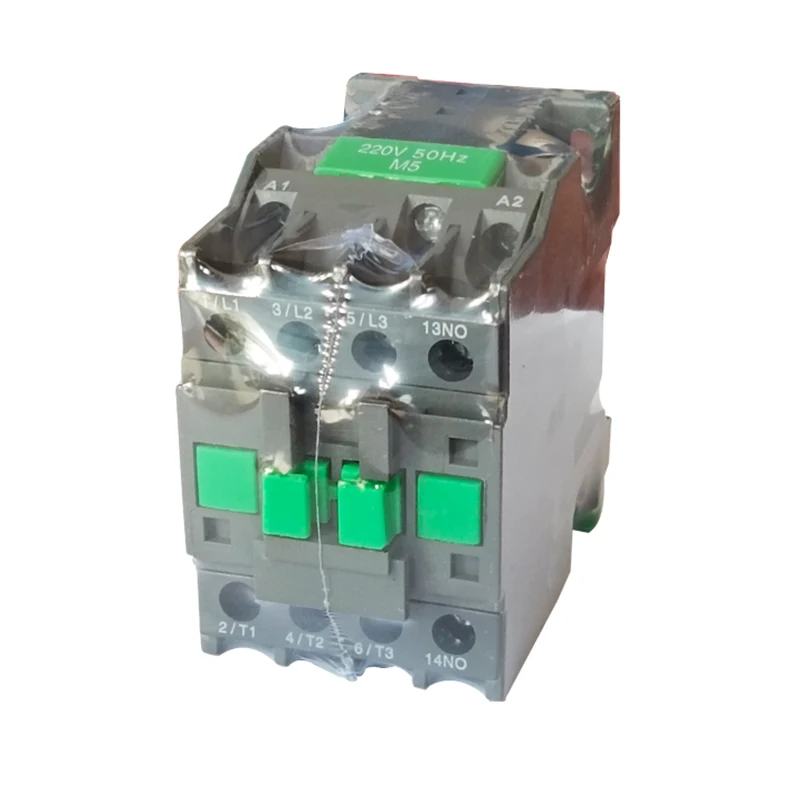

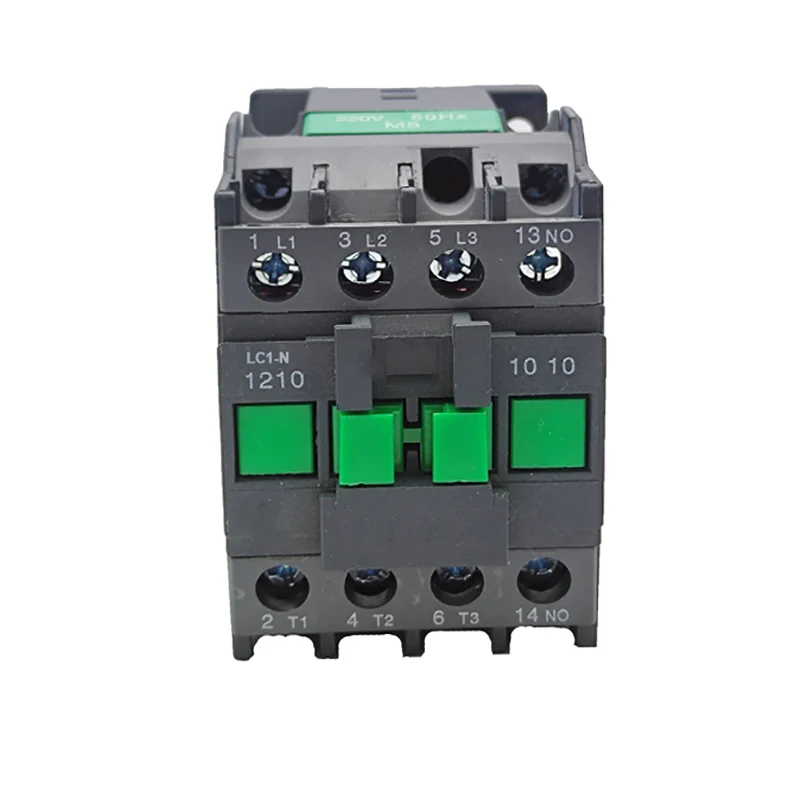

Model:LC1-N1210

Stuur navraag

Produk Beskrywing

Tipe		LCI-N09	LC1-N12	LC1-N18	LC1-N25	LC1-N32	LC1-N40	LC1-N50	LC1-N65	LC1-N80	LC1-N95
Gegradeerde werkstroom (a)	AC3	9	12	18	25	32	40	50	65	80	95
Gegradeerde werkstroom (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
StandardPower-graderings van 3-fase Motors 50/60Hz Incategory AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Gegradeerde hittestroom (a)		20	20	32	40	50	60	80	80	125	125
Elektriese lewe	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Elektriese lewe	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Meganiese lewe (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Aantal van die kontakte	3p+nee					3p+nc+nee
Aantal van die kontakte	3p+nc					3p+nc+nee

Strukturele kenmerke

Modulêre ontwerp: LC1-N Type AC-kontakor neem modulêre ontwerp aan met 'n volledige funksie-kombinasie, wat gerieflik is vir gebruikers om volgens hul behoeftes te kies en te kombineer.

Elektromagnetiese stelsel: insluitend elektromagnetiese spoel en ysterkern, wat 'n belangrike deel van die kontakor is, en daarop vertrou om die sluiting en ontkoppeling van kontakte te dryf.

Kontakstelsel: insluitend hoofkontak en hulpkontak. Die hoofkontak word gebruik om die hoofstroombaan te verbind en te breek en die groter stroom te beheer; Die hulpkontak is in die beheerkring om aan die vereistes van verskillende beheermetodes te voldoen.

Boogblusstelsel: toegerus met 'n boogblusapparaat, meestal semi-geslote longitudinale spleetboogboogblokkiebedekking, en toegerus met 'n sterk magnetiese waaiboogkring om te verseker dat die kontakte om die stroombaan wat deur die boog gegenereer word, betroubaar geblaas word, die boogskade tot die kontakte verminder.

Die beginsel van operasie

As die beheerkring energiek is, genereer die elektromagnetiese spoel 'n magnetiese veld, wat die ysterkern lok om die kontakte te dryf om die hoofstroombaan van die kompressor te verbind. As die beheerkring ontneem word, verdwyn die magnetiese veld, word die ysterkern weer ingestel onder die werking van die veer, die kontak word ontkoppel, en die hoofstroombaan van die kompressor word ook ontkoppel.
