Huishoudelike AC -kontakor

Die STH8-100-reeks Huishoudelike AC-kontakors is hoofsaaklik ontwerp vir AC 50Hz (of 60Hz), met 'n gegradeerde werkspanning tot 400V. Hulle het 'n gegradeerde bedryfstroom van tot 100A onder AC-7A-gebruikskategorie en tot 40A onder AC-7B-gebruikskategorie. Hierdie kontakters word gebruik om lae of effens induktiewe vragte in residensiële en soortgelyke toepassings te beheer, asook om huishoudelike motorvragte te beheer. Die produk word hoofsaaklik toegepas in huise, hotelle, woonstelle, kantoorgeboue, openbare geboue, winkelsentrums, sportlokale, ens. Om outomatiese beheerfunksies te verwerf. Nakoming van standaarde: IEC61095, GB/T17885.

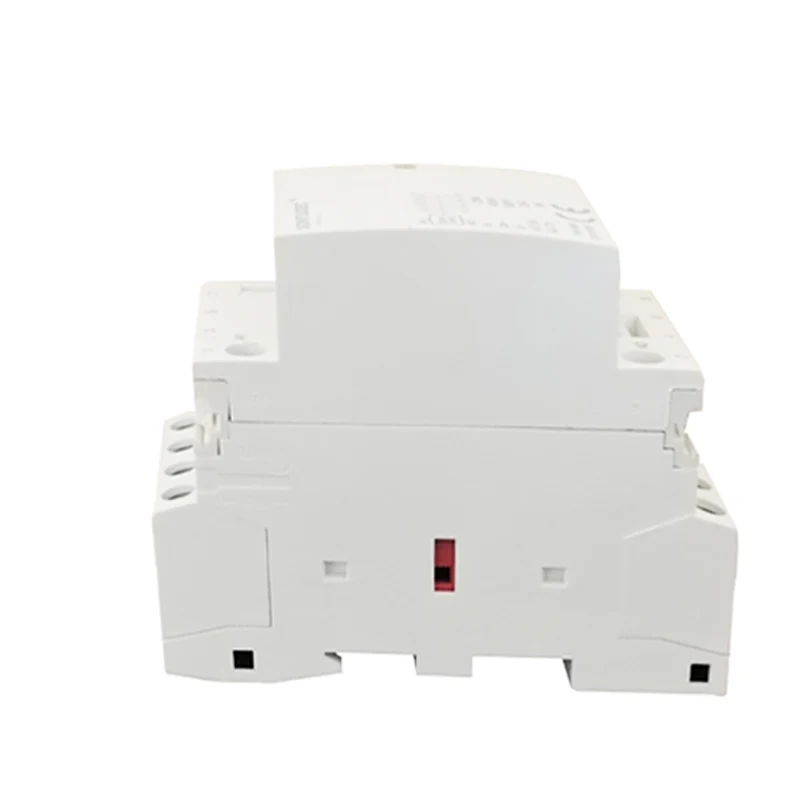

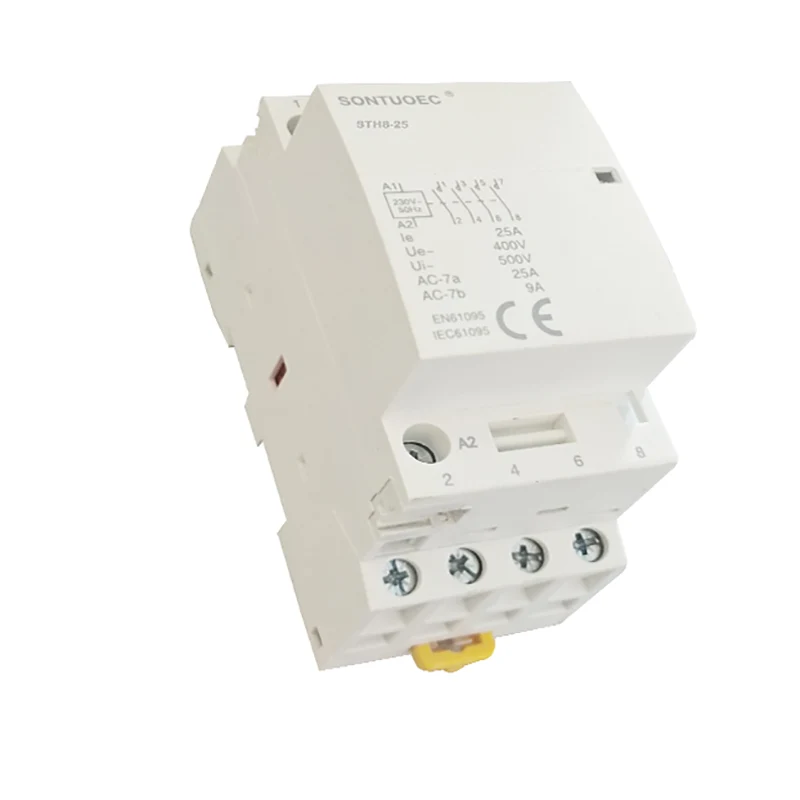

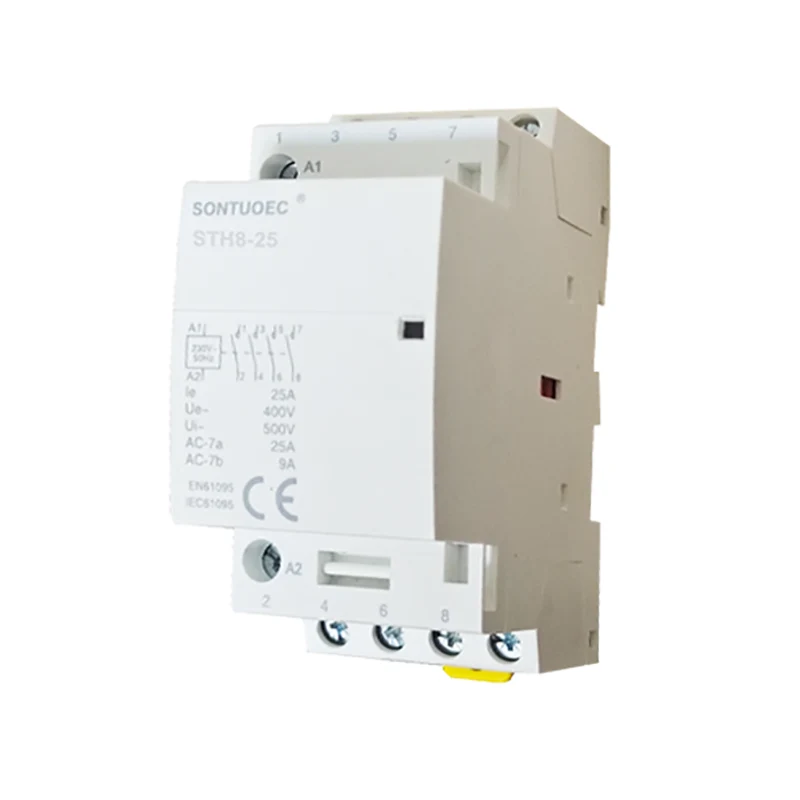

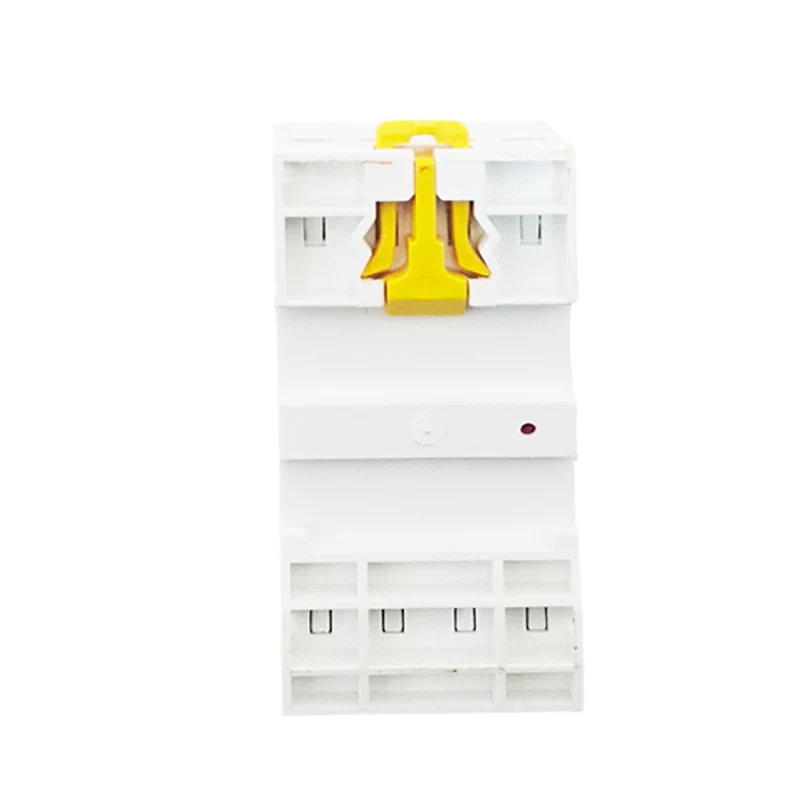

Model:STH8-25

Stuur navraag

Produk Beskrywing

Tipe	kontakor
Gradering a	16	20	25	32	40	63	100
Hulpmiddels	Ja
BCTSINDICATION hulp	Ja
BACTC beheer hulp deur geel snitte	Ja

Tipe					Breedte in 9 mm modules

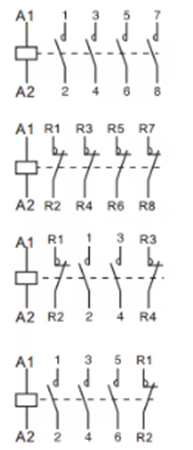

1p	Gradering (LN) AC-7A	Gradering (LN) AC-7A	Kontrole stroomspanning (VAC) (50Hz)	Kontak
	16a	6A	24	1no	2
	20A	7a	110	1NC
	25a	9a	230
2p
	16a	6A	24	2no	2
	20A	7a	110	1no+1nc
	25a	9a	230	2NC
	32A	12a	24	2no	4
	40A	18a	110	1no+1nc
	63a	25a	230	2NC
	100a	_	24		6
			110	2no
			230
3p
	16a	6A	24	3no	4
	20A	7a	110	3NC
	25a	9a	230
	32A	12a	24	3no	6
	40A	18a	110	3NC
	63a	25a	230
4p
	16a	6A	24	4no	4
	20A	7a	110	4NC
	25a	9a	230	2no+2nc 3no+1nc
	32A	12a	24	4no	6
	40A	18a	110	4NC
	63a	25a	230	2no+2nc 3no+1nc
	100a	_	24	4no	12
			110
			230

Belangrikste struktuur

Huishoudelike AC -kontakor bestaan gewoonlik uit die volgende dele:

Kontakstelsel: insluitend hoofkontakte en hulpkontakte. Die hoofkontak word gebruik om die hoofstroombaan aan te skakel en te breek, wat gewoonlik 'n groter nominale stroom het; Die hulpkontak word gebruik om die beheerkring aan te skakel en te breek, wat 'n kleiner beoordelingsstroom het.

Elektromagnetiese stelsel: Dit bestaan uit ysterkern, anker en spoel. As die spoel energiek is, genereer die kern 'n magnetiese veld wat die anker lok en die kontakte sluit; As die spoel ontneem word, verdwyn die magnetiese veld, word die anker vrygestel en word die kontakte gebreek.

LNR -blusapparaat: word gebruik om die boog te blus wanneer die kontakte ontkoppel word, wat voorkom dat die boog skade aan die kontakte veroorsaak.

Shell en bykomstighede: die dop word gebruik om die interne komponente teen die invloed van die eksterne omgewing te beskerm; Die bykomstighede sluit in monteerhakies, terminale, ens., Wat gebruik word om die installasie en bedrading van die kontakor te besef.

Beginsel van operasie

Die werkbeginsel van huishoudelike AC -kontakors is gebaseer op die beginsel van elektromagnetiese induksie. As die spoel energiek is, genereer die ysterkern 'n magnetiese veld wat die anker lok en die kontakte sluit; As die spoel ontneem word, verdwyn die magnetiese veld, word die anker vrygestel en word die kontakte ontkoppel. Deur die energie en die ontstaan van die spoel te beheer, kan afstandbeheer en beskerming van huishoudelike stroombane verwesenlik word.

Tegniese parameters

Die belangrikste tegniese parameters van huishoudelike AC -kontakpersone sluit in die nominale spanning, die nominale stroom, die nominale frekwensie, verbindings- en breekvermoë en so aan. Die keuse van hierdie parameters moet bepaal word volgens die werklike situasie van die huishoudelike kring om die normale werking en veilige gebruik van die kontakor te verseker.

Gegradeerde spanning: verwys na die spanningsvlak wanneer die kontakor normaal werk.

Gegradeerde stroom: verwys na die maksimum stroom wat die kontakor vir 'n lang tyd onder die nominale spanning kan weerstaan.

Gegradeerde frekwensie: die frekwensie van die kragtoevoer wanneer die kontakor normaal werk.

Verbindings- en breekvermoë: die maksimum stroom wat die kontakor betroubaar kan verbind en onder die gespesifiseerde toestande kan breek.
