Elektriese stroombreker

'N Elektriese stroombreker is 'n skakelapparaat wat stroom kan dra en breek onder normale of abnormale stroombaantoestande. Die belangrikste funksie daarvan is om die stroombaan te beskerm teen skade wat veroorsaak word deur oorbelasting, kortsluitings en ander abnormale toestande om die veilige en stabiele werking van die kragstelsel te verseker. As oorbelasting, kortsluiting en ander foute in die stroombaan voorkom, kan die elektriese stroombreker vinnig die stroom afsny, voorkom dat die fout uitbrei en die toerusting en persoonlike veiligheid beskerm.

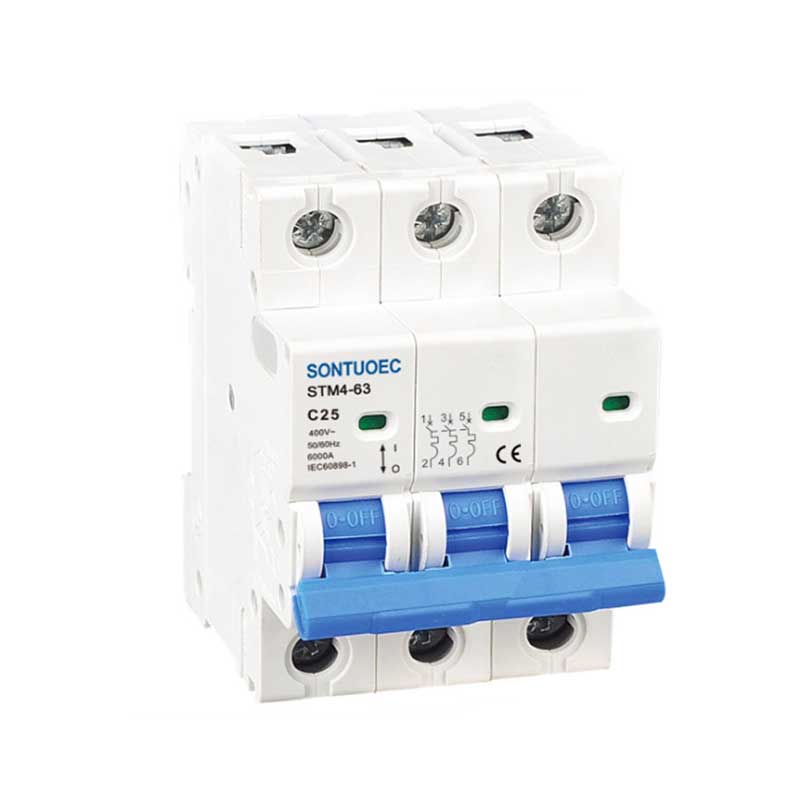

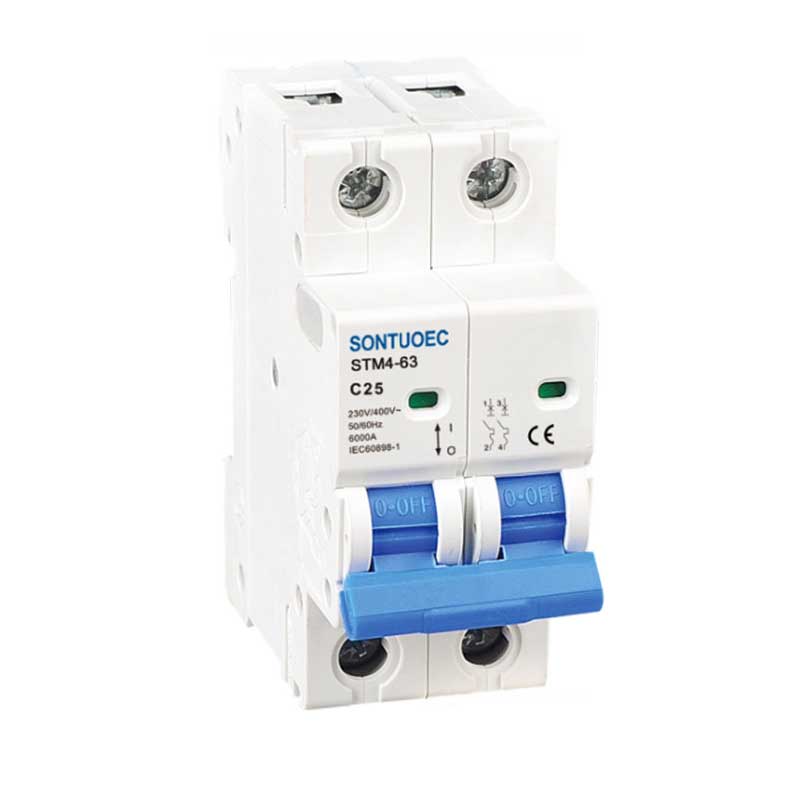

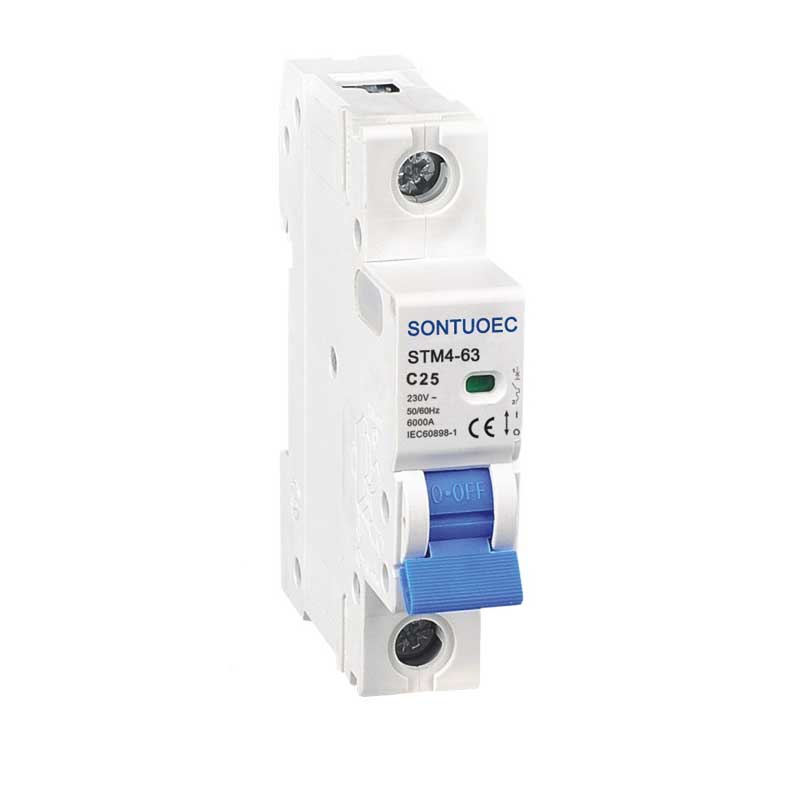

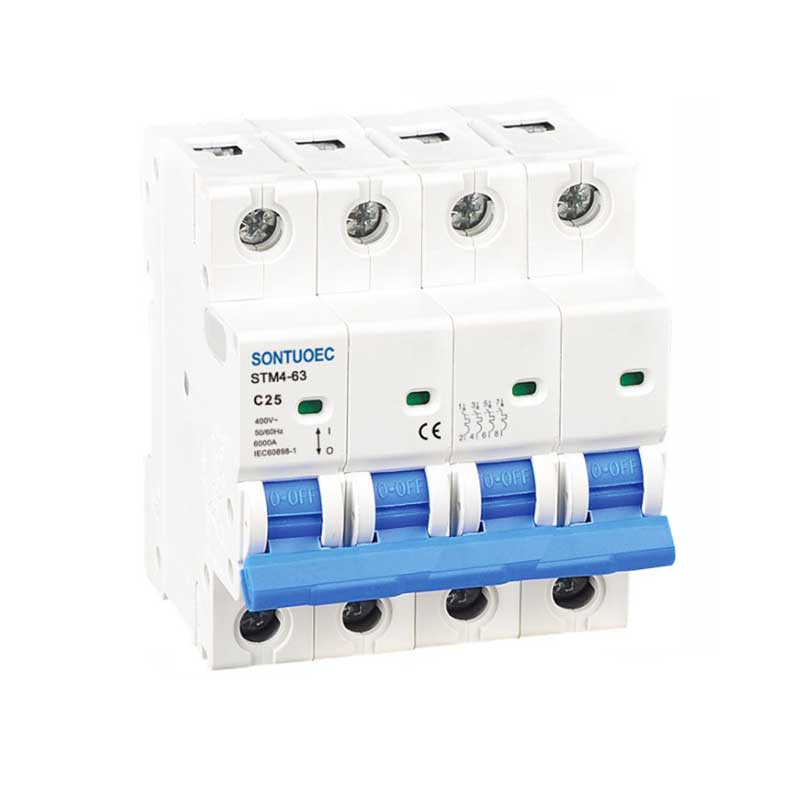

Model:STM4-63

Stuur navraag

Produk Beskrywing

Model	STM4-63
Standaard	IEC60898-1
Pool	1p, 2p, 3p, 4p
Kortsluitingsvermoë	3ka, 4.5ka, 6ka
Beoordeel Stroom (in)	1,2,4,610,16,20,25,32,40,50,63A
Beoordeel Spanning (VN)	AC230 (240)/400 (415) V
Beoordeel Frekwensie	50/60Hz
Tripping Curve	B, C, D
Magneties vrystellings	B Kromme: tussen 3in en 5 in
	C Kurwe: tussen 5in en 10in
	D Kurwe: Tussen 10in en 14in
Elektro-meganies uithouvermoë	oor 6000 siklusse

Beginsel van operasie

Die werkbeginsel van elektriese stroombane is gebaseer op die beginsels van elektromagnetiese induksie en meganiese transmissie. As die stroom in die stroombaan die nominale waarde oorskry, sal die termiese element in die stroombreker opwarm en die vervorming van die bimetaal lewer, of die elektromagnet sal genoeg suiging lewer om die ontkoppelingsmeganisme op te stel en sodoende die stroombaan af te sny. Daarbenewens het die stroombreker ook 'n boogblusapparaat, wat die boog wat gegenereer word, effektief kan blus en voorkom dat die boog toerusting en personeel benadeel.

Hoofkomponente

Elektriese stroombreker bestaan oor die algemeen uit kontakstelsel, boogblusstelsel, bedryfsmeganisme, doelskieter, dop en so aan. Kontakstelsel word gebruik om die stroombreker aan te sluit en te ontkoppel; boogblusstelsel word gebruik om die boog wat gegenereer word tydens die verbreking van die stroom; Bedryfsmeganisme word gebruik om die hand- of outomatiese werking van die stroombreker te besef; Die tripper is die deel wat die werking van die stroombreker veroorsaak volgens die foutsituasie in die kring; Die dop word gebruik om die interne struktuur van die stroombreker te beskerm en eksterne interferensie te voorkom.
