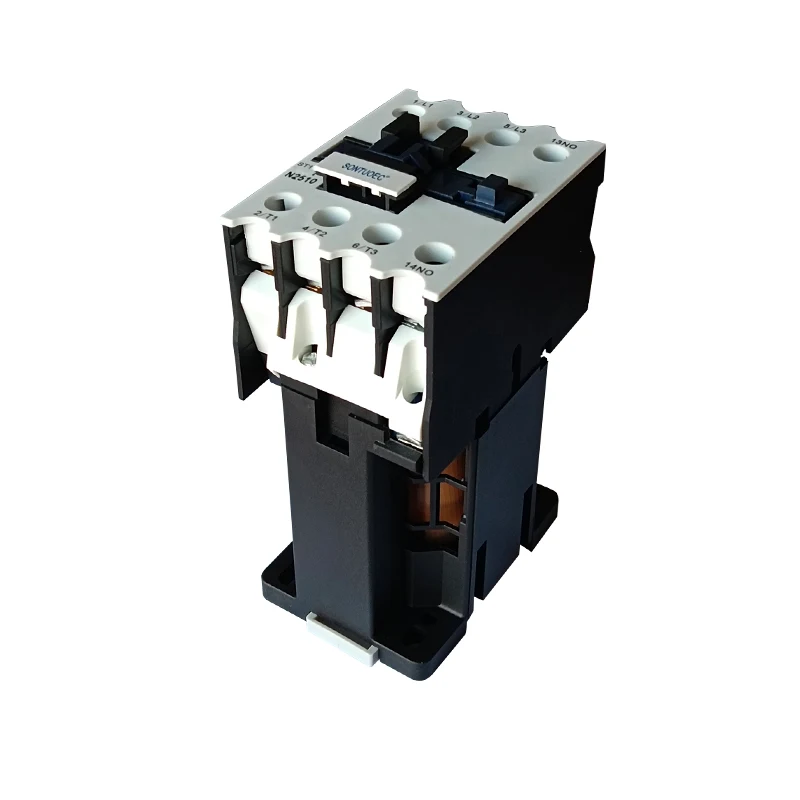

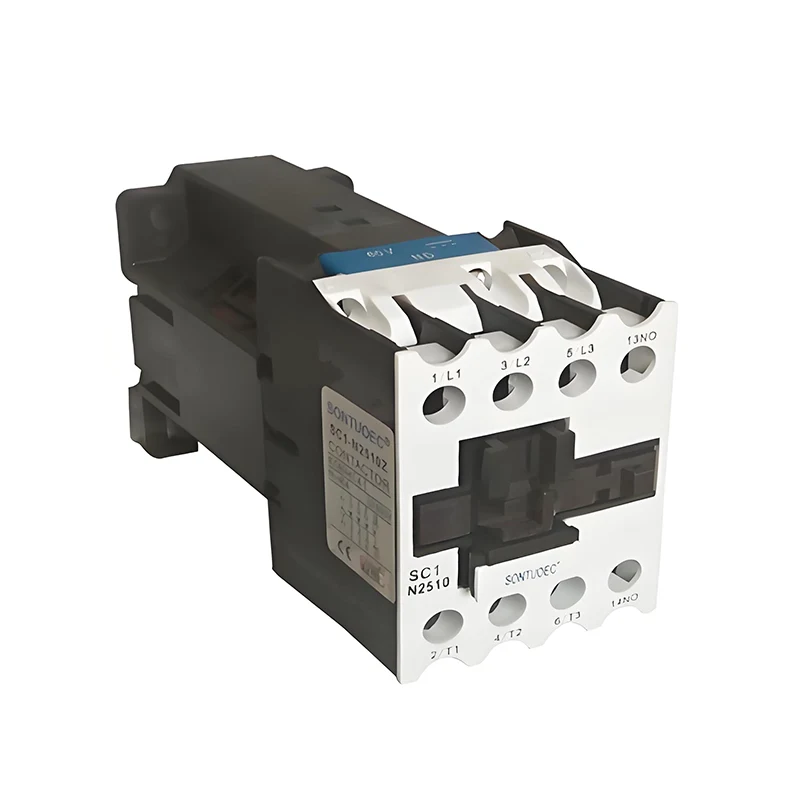

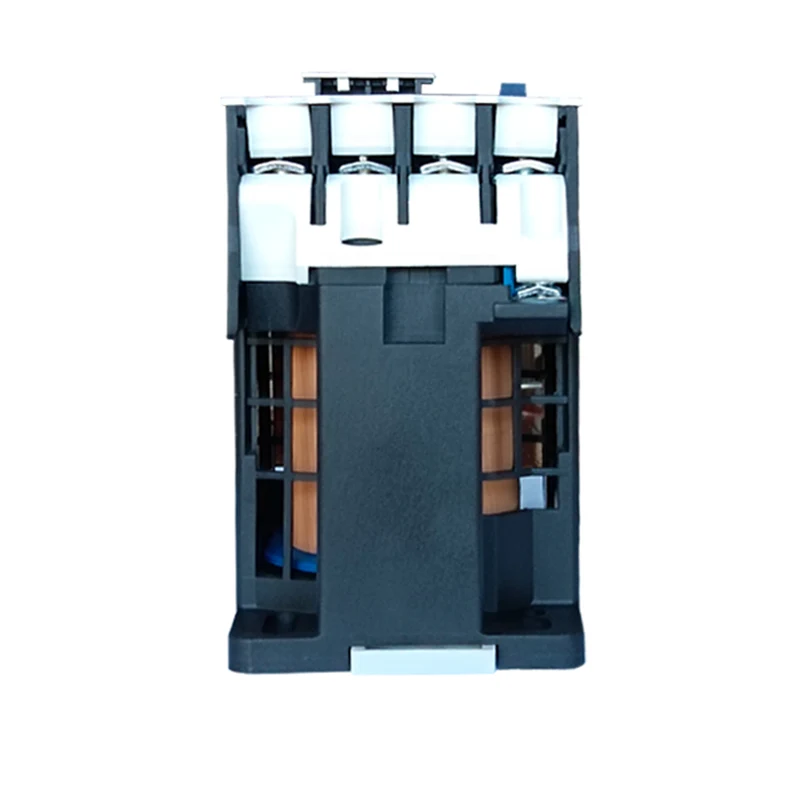

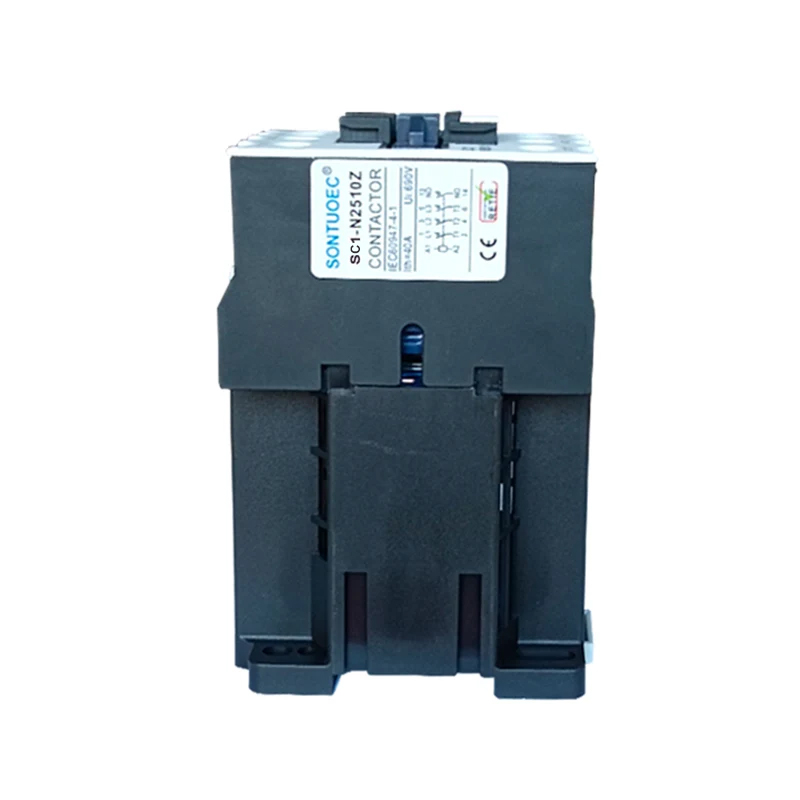

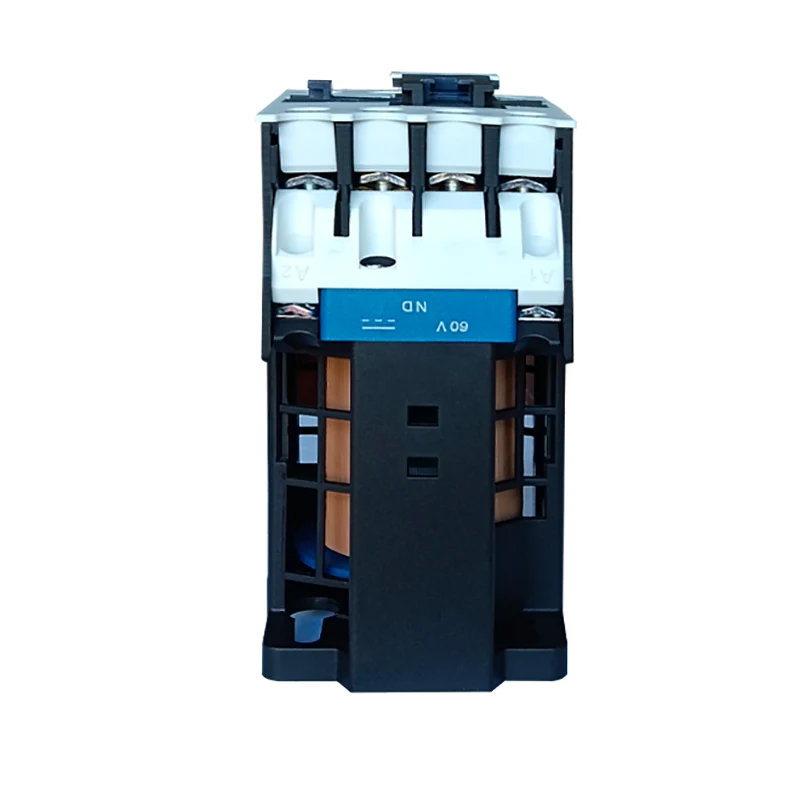

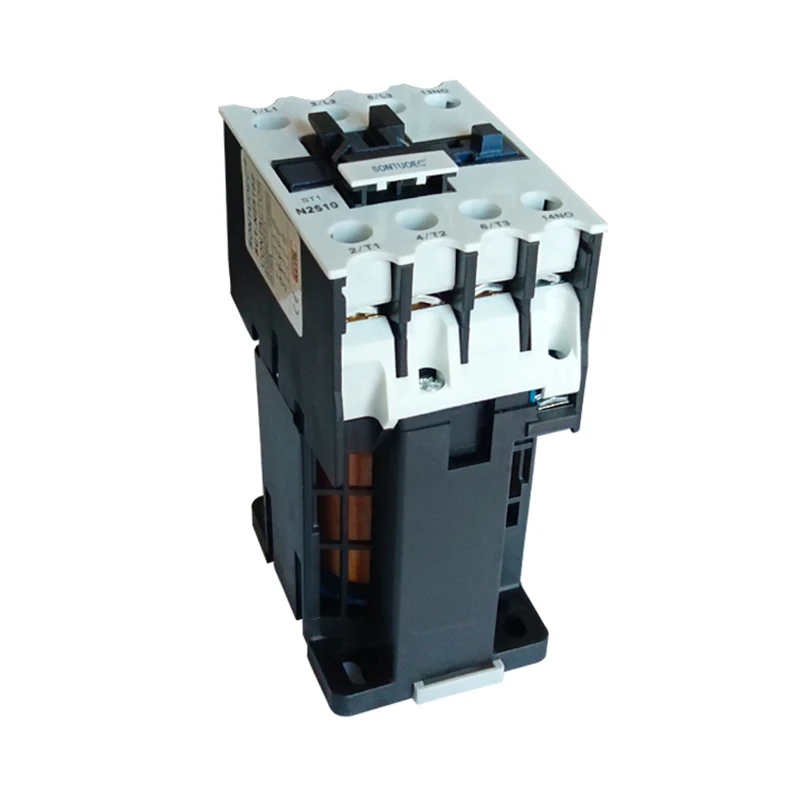

DC magnetiese kontakor

Beginsel van operasie

As die spoel van 'n DC -magnetiese kontakor energiek word, genereer die GS -stroom in die spoel 'n magnetiese veld. Hierdie magnetiese veld sal veroorsaak dat die statiese ysterkern elektromagnetiese suiging opwek, wat die bewegende ysterkern lok en sodoende die kontakstelsel dryf om op te tree. Normaalweg sal die normaal geslote kontakte oopmaak en die normaal oop kontakte sluit, met die besef van die aan/uit -beheer van die kring. As die spoel ontneem word, verdwyn die elektromagnetiese suiging, die beweegbare ysterkern is weer in die werking van die lente, en die kontakte keer terug na hul oorspronklike toestand.

Hoofstruktuur en kenmerke

Elektromagnetiese stelsel: insluitend spoel-, statiese ysterkern en bewegende ysterkern en ander komponente, is die belangrikste deel van die opwekking van magnetiese veld en die werking van kontakte.

Kontakstelsel: insluitend normaal oop kontakte en normaal geslote kontakte, wat gebruik word om die stroombaan aan en af ​​te beheer. Kontakmateriaal het gewoonlik goeie elektriese geleidingsvermoë en hoë temperatuurprestasie.

Boogblusapparaat: word gebruik om die boog te blus wanneer die kontak gebreek word, om die kontak teen skade te beskerm. Vir kontakpersone met groot kapasiteit is die ontwerp van die boogblusapparaat veral belangrik.

DC magnetiese kontakor word gekenmerk deur eenvoudige struktuur, betroubare werking, lang lewensduur en maklike onderhoud. As gevolg van die gebruik van GS -kragbron, het dit terselfdertyd 'n lae energieverbruik en geraas.

Seleksie en voorsorgmaatreëls

By die keuse van 'n DC -magnetiese kontakor moet die volgende faktore oorweeg word:

Gegradeerde spanning: maak seker dat die nominale spanning van die geselekteerde kontakor ooreenstem met die GS -spanning in die stroombaan.

Gegradeerde stroom: Kies volgens die hoeveelheid lasstroom in die kring 'n kontakor met die toepaslike nominale stroomwaarde. Terselfdertyd is dit ook nodig om die oorbelastingvermoë en die kortsluiting van die kontakor te oorweeg.

Kontakvorm en nommer: Kies die toepaslike kontakvorm en nommer volgens die vraag na kringbeheer. Byvoorbeeld, of dit normaalweg oop of normaal geslote kontakte benodig, en hoeveel kontakte benodig word.

Handelsmerk en kwaliteit: Kies bekende handelsmerke en produkte van hoë gehalte om die betroubaarheid en lewensduur van die kontakor te verseker. Oorweeg ook faktore soos die produk se nasale diens en tegniese ondersteuning.

As u DC -magnetiese kontakors gebruik, moet u aandag gee aan die volgende sake:

Korrekte bedrading: maak seker dat die bedrading van die kontakor korrek is om verkeerde bedrading te voorkom wat lei tot kringonderbreking of skade aan die kontakor.

Gereelde inspeksie en onderhoud: inspekteer en onderhou gereeld die kontakor, insluitend die skoonmaak van die kontakte, die spoelweerstand en isolasieweerstand. Maak seker dat die kontakor in 'n goeie werkende toestand is.

Vermy oorbelasting en kortsluiting: vermy dat die kontakor vir 'n lang tyd onder oorbelasting of kortsluiting werk om die kontakor te beskadig en die stabiliteit van die stroombaan te beïnvloed.
