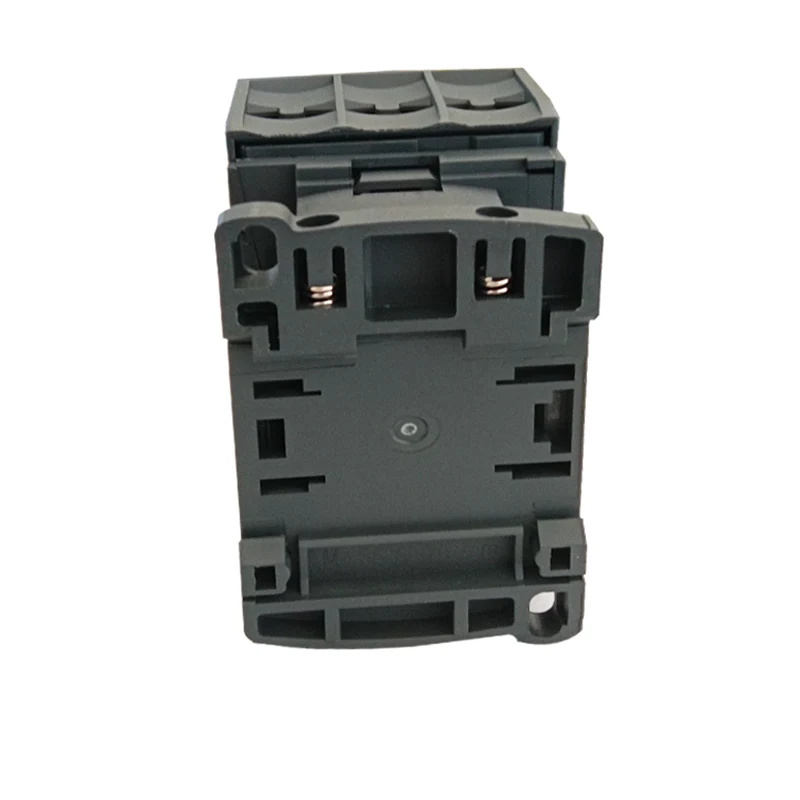

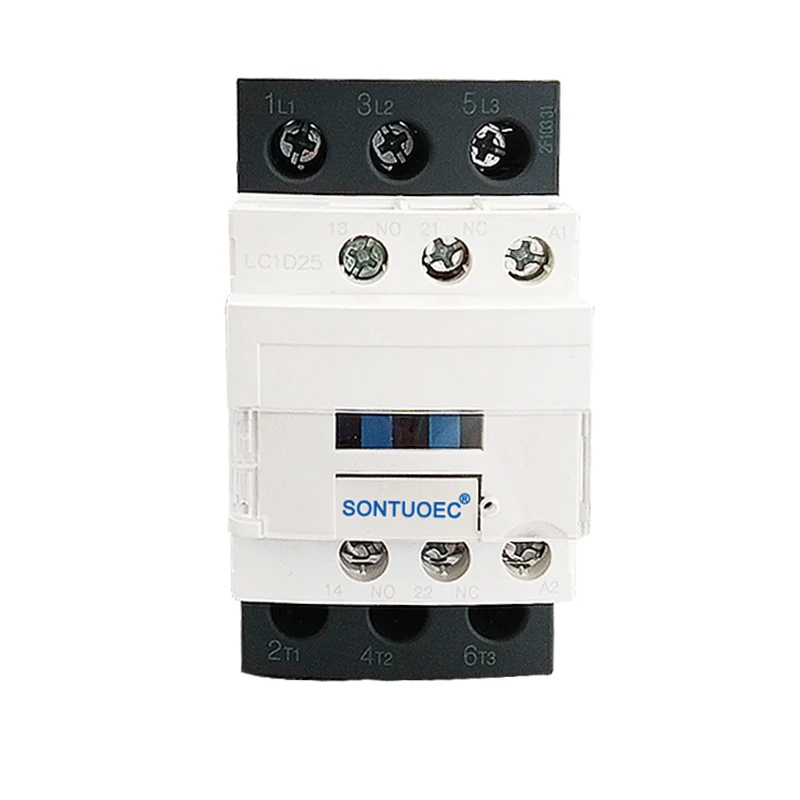

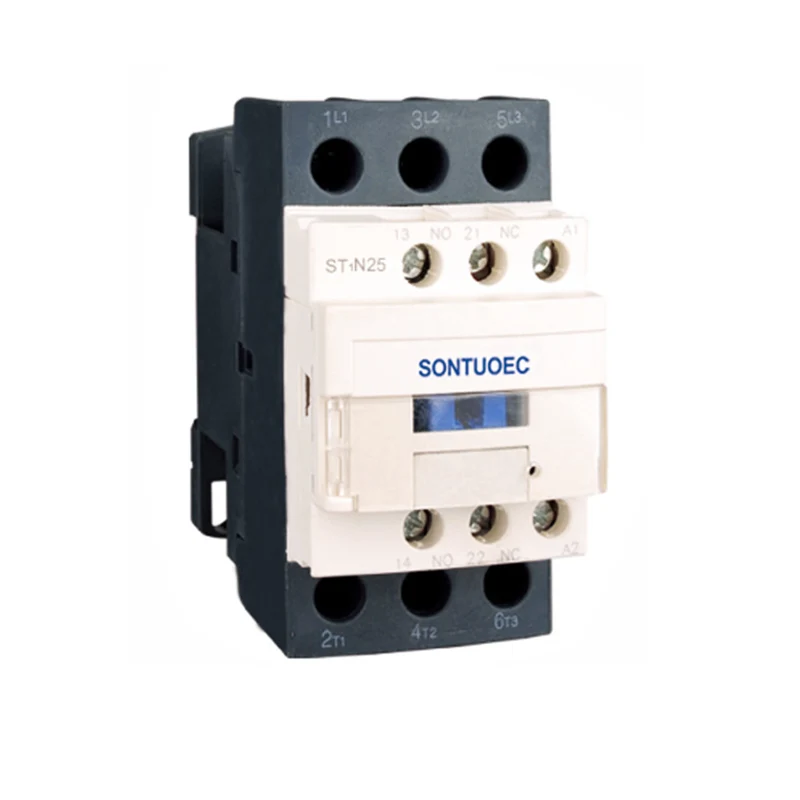

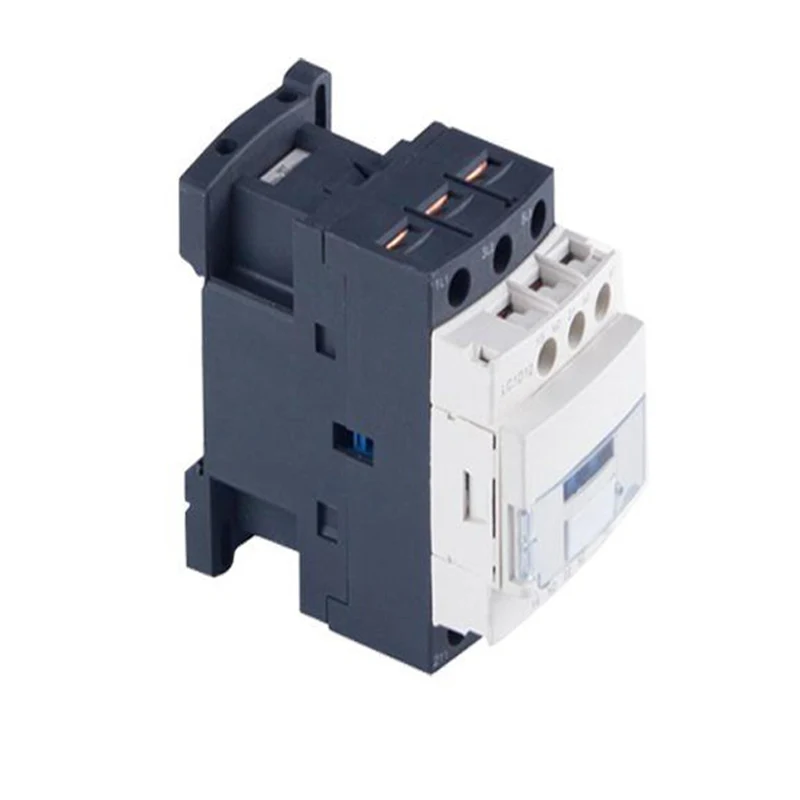

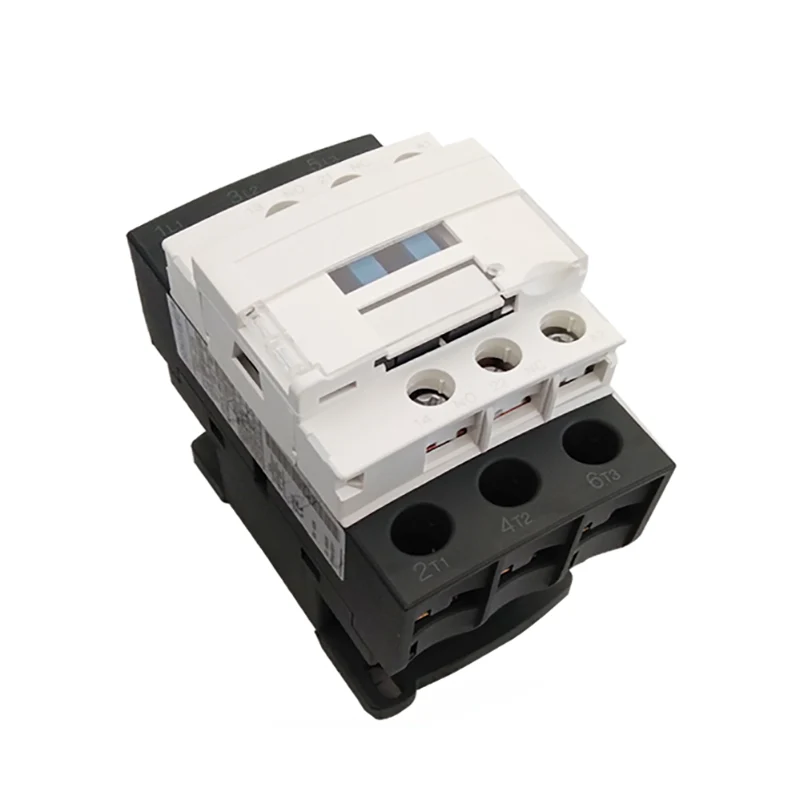

CJX2 3P 25A AC -kontakor

CJX2 3P 25A AC -kontakor is geskik vir die koppeling en breek van stroombane oor lang afstande, sowel as vir gereelde aanvang en beheer van AC -motors. Daarbenewens kan dit met toepaslike termiese relais gebruik word om elektromagnetiese voorgeregte te vorm om stroombane te beskerm waar operasionele oorbelasting kan voorkom.

Model:ST1N

Stuur navraag

Produk Beskrywing

Tipe		ST1N-09	ST1N-12	ST1N-18	ST1N-25	ST1N-32	ST1N-40	ST1N-50	ST1N-65	ST1N-80	ST1N-95
Gegradeerde werkstroom (a)	AC3	9	12	18	25	32	40	50	65	80	95
Gegradeerde werkstroom (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
StandardPower-graderings van 3-fase Motors 50/60Hz Incategory AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Gegradeerde hittestroom (a)		20	20	32	40	50	60	80	80	125	125
Elektriese lewe	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Elektriese lewe	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Meganiese lewe (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Aantal van die kontakte	3p+nee					3p+nc+nee
Aantal van die kontakte	3p+nc					3p+nc+nee

Strukturele kenmerke

Beskermende ontwerp: CJX2 3P 25A AC -kontakor neem die beskermende struktuur aan, wat gekenmerk word deur klein volume, liggewig, lae kragverbruik en lang lewensduur.

Direkte werkende aksiestruktuur: die aksie-struktuur is direkwerkend en die kontakte is dubbel-breekpunt, wat die betroubaarheid en veiligheid van kontak verbeter.

Bloktipe hulpkontakgroep: Hulpkontakgroep, lugvertragingskop, meganiese ineenskakelmeganisme en ander komponente kan bygevoeg word volgens die gebruiker se behoeftes om 'n tydsvertragingskontak, omkeerbare kontakor, Star-Delta-aanvangskolwer en ander afgeleide reeksprodukte te vorm.

Tegniese parameters

Die belangrikste tegniese parameters van die CJX2 (ST1N) -reeks AC -kontakor sluit in:

Gegradeerde spanning: insluitend 36V, 110V, 127V, 220V, 380V en ander vlakke om aan die behoeftes van verskillende kragstelsels te voldoen.

Gegradeerde stroom: Volgens verskillende modelle wissel die nominale stroom van 9A tot 95A.

Spoelspanning: AC -spoelspanning bevat 24V, 36V, 48V, 110V, 220V, 380V, ens. DC -spoelspanning bevat 12V, 24V, 48V, 110V, 220V, ens.

Meganiese en elektriese lewe: Meganiese lewe kan tot miljoene kere wees, en die elektriese lewe is ook relatief hoog, wat die langtermyn-stabiele werking van die kontakor verseker.

Installasie en onderhoud

Installasie: CJX2 -tipe AC -kontakors kan met twee skroewe of 35 mm (of 75 mm) gidsspoor gemonteer word, wat gerieflik en vinnig is. Die toepaslike tegniese gegewens moet voor die installasie gekontroleer word om te verseker dat die installasievoorwaardes nakom.

Onderhoud: Alle dele van die produk moet gereeld tydens gebruik gekontroleer word, wat vereis dat beweegbare onderdele nie vas is nie en dat bevestigingsmiddels nie los is nie. As daar skade is, moet dit betyds vervang word om die normale werking van die kontakor te verseker.
