Lugversorging AC -kontakor

Lugversorging AC -kontakors is definitiewe doelwit AC -kontakor is ontwerp vir gebruik in verkoeling, lugversorging en elektriese verwarmingsstelsels. Kragverbindings kan gemaak word met óf skroefklemme met vinnige verbindings of lugklemme met vinnige verbindings

Stuur navraag

Produk Beskrywing

Model nr	Volle vrag	Weerstandsversterkers (a)	Pool No.	Spoelspanning ( V)	Lynspanning (V)	Max HP		-
Model nr	Ampers (a)	Weerstandsversterkers (a)	Pool No.	50/60Hz	Lynspanning (V)	Stroomspanning (V)	Enkel Fase	Drie Fase
CJX9-20/1	20	30	1	24	240/277	120	1.5	-
CJX9-20/1.5			1.5
CJX9-20/2			2
CJX9-20/3			3	120	480	240/270	3	7.5
CJX9-20/4			4	208/240	600	480/600	-	7.5
CJX9-25/1.5	25	35	1.5	24	240/277	120	2	-
CJX9-25/2			2	24	240/277	120	2	-
CJX9-25/3			3	120	480	240/270	5	7.5
CJX9-25/4			4	208/240	600	480/600	-	15/20
CJX9-30/1.5	30	40	1.5	24	240/277	120	2	-
CJX9-30/2			2	120	480	240/270	5	10
CJX9-30/3			3	208/240	600	480/600	-	15/20
CJX9-30/4			4	208/240	600	480/600	-	15/20
CJX9-40/2	40	50	2	24	240/277	120	3	-
CJX9-40/3	40	50	3	120	480	240/270	7.5	10
CJX9-40/4	40	50	4	208/240	600	480/600	-	15/20
CJX9-50/2	50	60	2	24	240/277	120	3	-
CJX9-50/3	50	60	3	120	480	240/270	10	15
CJX9-50/4	50	60	4	208/240	600	480/600	-	25/25
CJX9-60/2	60	70	2	24	240/277	120	5	-
CJX9-60/3	60	740	3	120	480	240/270	10	20
CJX9-60/4	60	70	4	208/240	600	480/600	-	30/30
CJX9-75/2	75	85	2	24	240/277	120	5	-
CJX9-75/3	75	85	3	120	480	240/270	15	25
CJX9-75/4	75	85	4	208/240	600	480/600	-	40/40
CJX9-90/2	90	100	2	24	240/277	120	7.5	-
CJX9-90/3	90	100	3	120	480	240/270	20	30
CJX9-90/4	90	100	4	208/240	600	480/600	-	50/50

Isolerende materiaal	Kontakblok en draer is van hoë gehalte elektriese graad termoseting hars
Temperatuurreeks	-40 ° F tot 150 ° F; -5-+40
Meganiese lewe (geen vrag)	Voldoen aan die standaard UL- en ARI -spesifikasies
Electricl Life	Voldoen aan UL- en ARI -spesifikasies Standaard
Gewig (benader)	9,25 oz
Spoele frekwensie	50/60Hz
Spoelisolasie	Klas B (130ºC)
Terminasie	Drukverbinding en dubbel 1/4 Q.C
Opereer	85% van die nominale spoelkoltage; 110% maksimum veilig opereer
Dienssiklus	Aanhoudend

Struktuur en kenmerke

Struktuur:

Elektromagnetiese stelsel: Bevat komponente soos spoele, kerns, ens. Wat gebruik word om magnetiese vloed te genereer om die opening en sluiting van die kontakstelsel te dryf.

Kontakstelsel: Sluit hoofkontak en hulpkontak in. Die hoofkontak word gebruik om die nominale stroom van die lugversorgingstelsel te dra, terwyl die hulpkontak gebruik word om die transmissie en terugvoer van die beheersein te verwesenlik.

LNR -blusapparaat: word gebruik om die boog wat gegenereer word wanneer die kontak ontkoppel word, te blus om die kontak teen skade te beskerm.

Shell- en hitteverspreidingstoestel: word gebruik om die interne komponente uit die eksterne omgewing te beskerm en die nodige hitte -verspreidingsfunksie te bied.

Kenmerke:

Spesialisasie: Ontwerp vir lugversorgingstelsels om aan die behoeftes van lugversorgingstelsels vir elektriese beheer te voldoen.

Betroubaarheid: Die kontakstelsel is gemaak van materiale van hoë gehalte met goeie elektriese geleidingsvermoë en skuurweerstand om langtermyn stabiele werking te verseker.

Veiligheid: toegerus met perfekte boogblusapparaat, wat die kontakskade en die omliggende omgewing effektief voorkom.

Versoenbaarheid: versoenbaar met 'n wye verskeidenheid lugversorgingstelsels en elektriese beheerstelsels, gerieflik vir installasie en inbedryfstelling.

Werkbeginsel

As die spoel van die 2P -lugversorging AC -kontakor energiek word, word die ysterkern magneties en lok dit die kontakstelsel om te sluit, en sodoende die lugversorgingstelsel aan die kragbron verbind. As die spoel ontneem word, verloor die ysterkern sy magnetisme en word die kontakstelsel geskei deur die werking van die veer en sodoende die lugversorgingstelsel van die kragbron ontkoppel. Op hierdie manier kan die kontakor afstandbeheer van die lugversorgingstelsel besef.

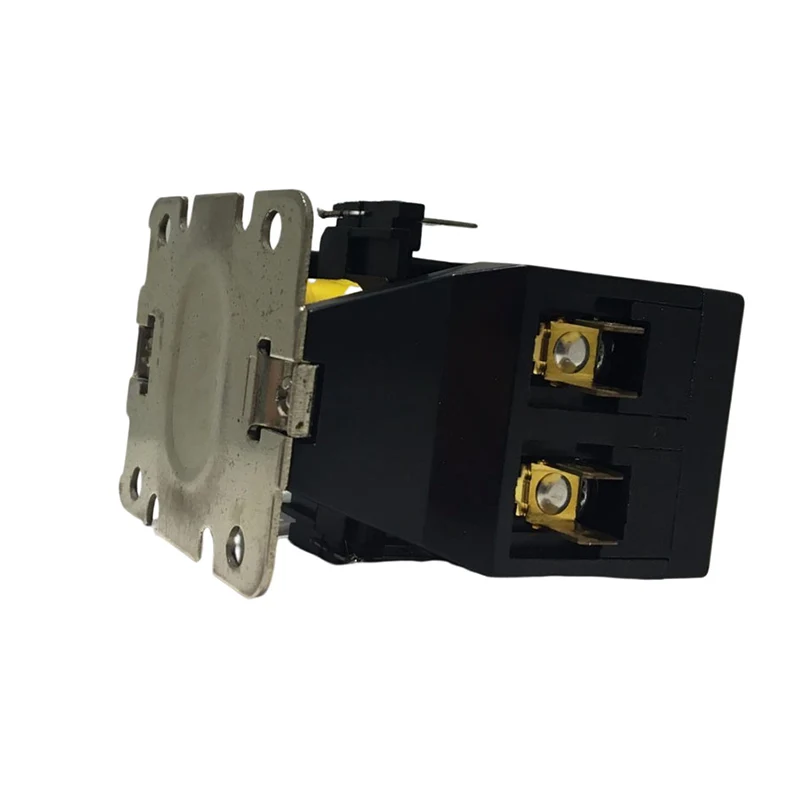

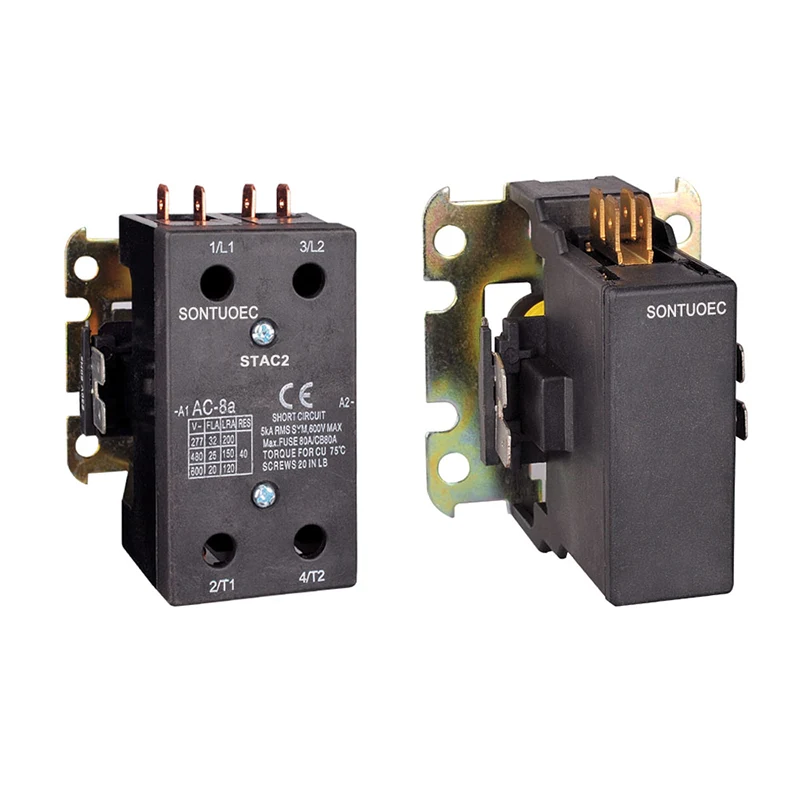

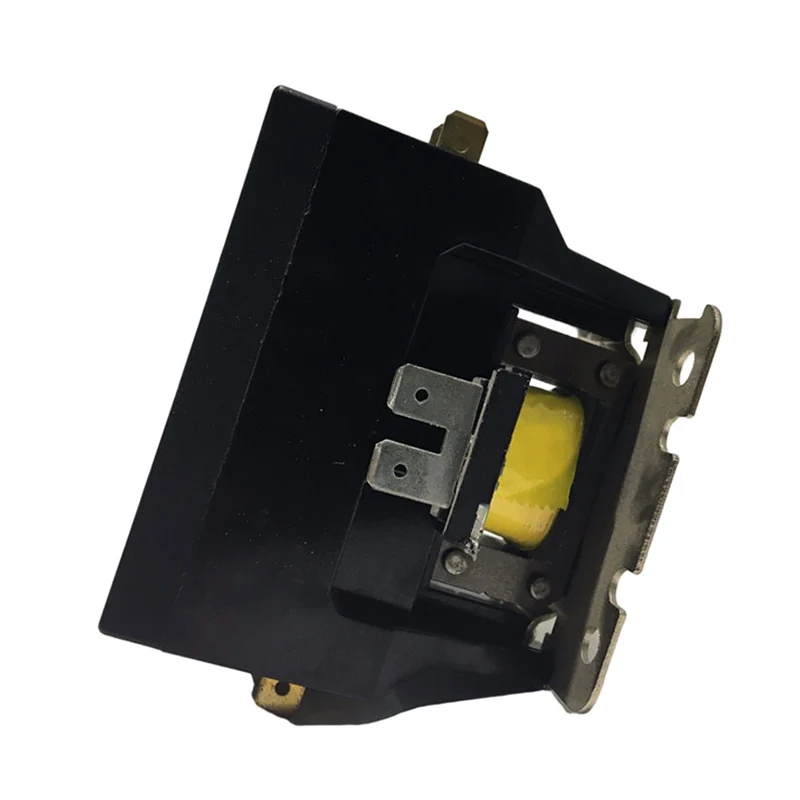

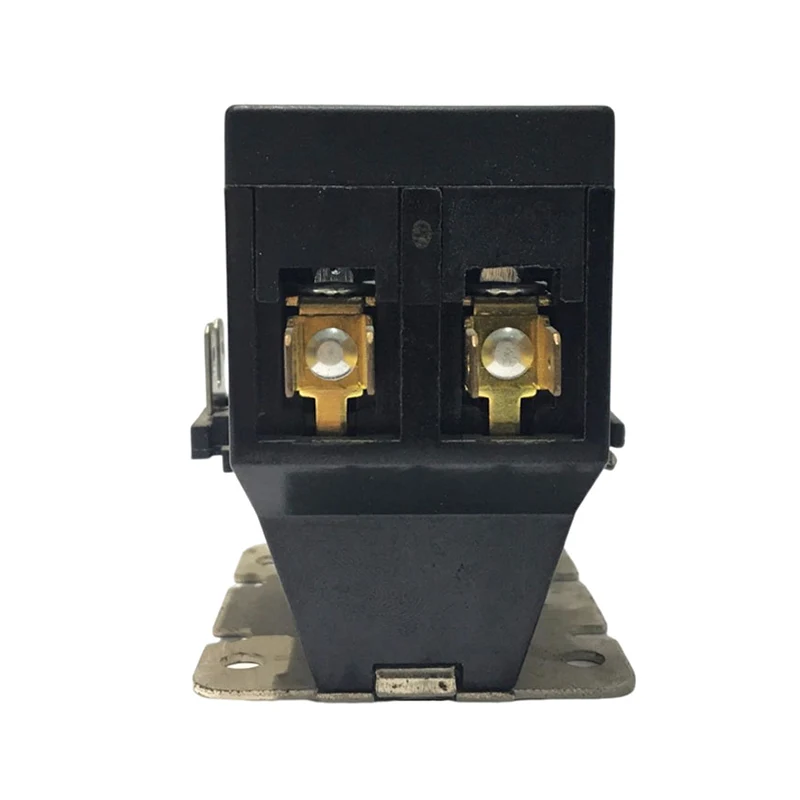

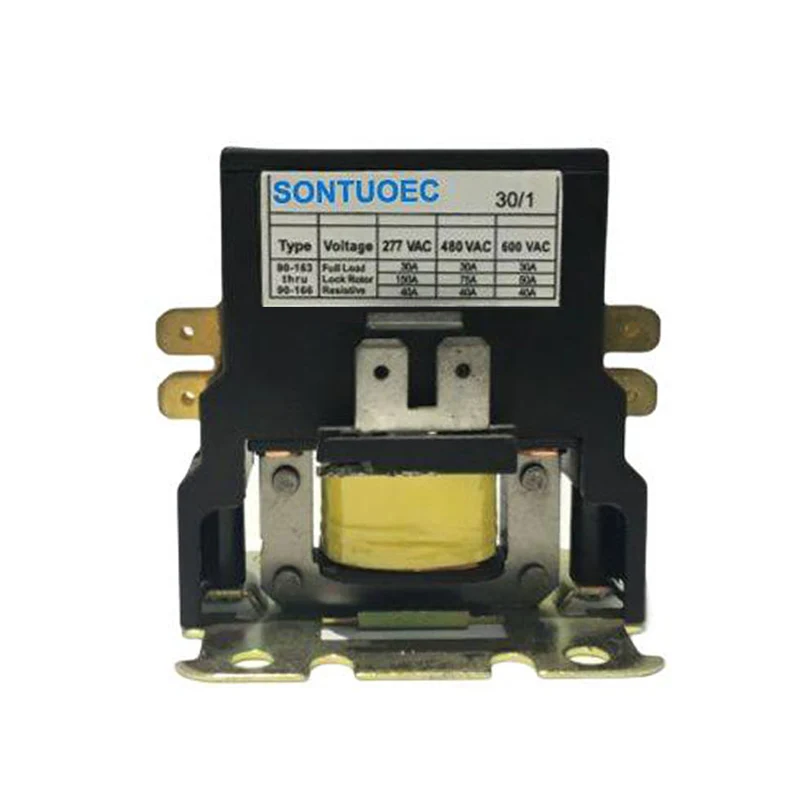

Air Conditioning AC Contactor
