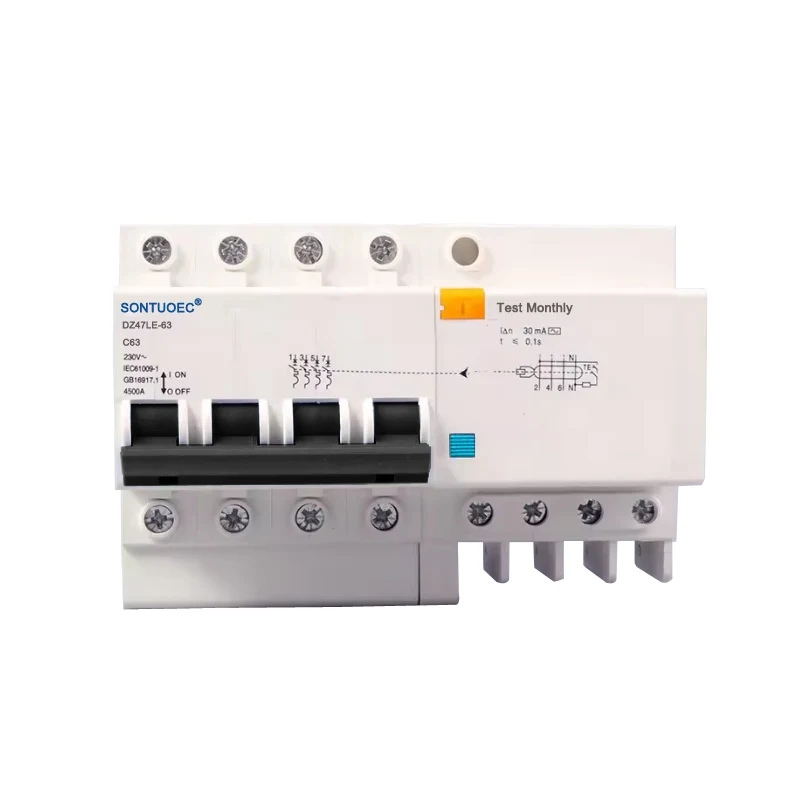

4p RCBO AC -tipe

Die 4P RCBO AC-tipe is 'n 4-pool-stroombreker wat die residuele stroombeskerming en oorstroombeskermingsfunksies kombineer, veral ontwerp vir wisselstroom (AC) stroombane. Dit kan die kragbron outomaties afsny wanneer die oorblywende stroom (d.w.s. lekkasiestroom) in die kring opgespoor word om elektriese brande en persoonlike elektriese skokongelukke te voorkom. Terselfdertyd het dit ook 'n oorstroombeskermingsfunksie wat die kragbron outomaties kan afsny in die geval van 'n oorbelasting of kortsluiting in die stroombaan om die veiligheid van die stroombaan en toerusting te beskerm.

Model:DZ47LE-63

Stuur navraag

Produk Beskrywing

naam	Residuele stroombreker met oorstroombeskerming
funksies	Oorlading/ kortsluiting/ lekkasiebeskerming
Pool nr	1p/2l, 2p/2l, 3p/3l, 3p/4l 4p/4l
Breekkapasiteit	3ka, 4.5ka, 6ka
Gegradeerde stroom (A)	6a, 10a, 16a, 20a, 25a, 32a, 40a, 63a
Gegradeerde residuele bedryfstroom:	10mA, 30MA, 100MA, 300MA, 500MA
Gegradeerde spanning (V)	240/415V
installasie	DIN RAIL TYP
standaard	IEC61009-1 、 GB16917-1
sertifikasie	CE

Beginsel van operasie

Die bedryfsbeginsel van die 4P RCBO AC -tipe is gebaseer op die vektorbedrag van strome en op elektromagnetiese beginsels. As die strome in die stroombaan op die vuur (L) en nul (n) drade nie in die grootte gelyk is nie, is die vektorsom van die strome in die primêre kant van die transformatorstroom nie nul nie, wat 'n geïnduseerde spanning in die sekondêre syspoel opwek. Hierdie geïnduseerde spanning word by die elektromagnetiese relais gevoeg, wat 'n opwindingsstroom opwek wat 'n omgekeerde demagnetiserende krag skep. As die foutstroom die werkstroomwaarde van die RCBO bereik, sal hierdie omgekeerde demagnetiserende krag veroorsaak dat die anker in die elektromagnetiese relais van die juk ontkoppel, en die werkmeganisme druk om op te tree en die foutstroomstroombaan af te sny.

DZ47LE-63-reeks elektroniese aardlekkasiebeskermingsstroombreker is geskik vir 'n enkelfase-residensiële stroombaan van AC 50Hz/60Hz, beoordeelde spanning 230V, en die stroom 6A ~ 63A; 400V vir driefase -stroombaan van AC 50Hz/60Hz. Dit kan die oorbelasting en kortsluiting van die stroombaan beskerm. Hierdie produk het voordele van klein volume, hoë breekvermoë, lewendige draad en nullyn word terselfdertyd afgesny, wat die persoon ook beskerm teen elektriese lekkasie -skok in die geval van die branddraad en 'n nullyn wat omgekeer is.

Dit stem ooreen met die standaard IEC61009-1, GB16917.1.

Funksie:

1). Bied beskerming teen elektriese skok, aardfout, lekkasiestroom;

2). Bied beskerming teen oorbelasting, kortsluiting en oorspanning;

3). Klein volume, hoë breekvermoë; Lewende draad en nullyn word terselfdertyd afgesny;

4). Klein grootte en gewig, maklike installasie en bedrading, hoë en duursame werkverrigting

5). Voorsien teen verkeerde werking wat veroorsaak word deur onmiddellike spanning en onmiddellike stroom.

Kenmerke en voordele

Multifunksionele beskerming: Die 4P RCBO AC-tipe kombineer die residuele stroombeskerming en oorstroombeskerming om omvattende beskerming vir stroombane en toerusting te bied.

Hoë sensitiwiteit: Hoogs sensitiewe beskerming teen skielike toepassing of 'n stadige toename in die residuele sinusvormige AC -stroom verseker ontkoppeling.

Wye toepassingsreeks: geskik vir AC-stroombane in huishoudelike, industriële en kommersiële kragverspreidingstelsels, veral vir een-vuur-een-nul bedrading.

Maklik om te installeer en te onderhou: redelike strukturele ontwerp, maklik om te installeer, en terselfdertyd maklik om onderhoud en hersiening uit te voer.

Toepassingscenario's

4P RCBO AC -tipe word wyd gebruik vir AC -kringbeskerming in huise, kantore, kommersiële persele en nywerheidsfasiliteite. Dit is veral geskik vir toepassings wat die beskerming van brand- en nuldrade benodig, soos beligtingstroombane, sokbane en die beskerming van toerusting soos motors.
