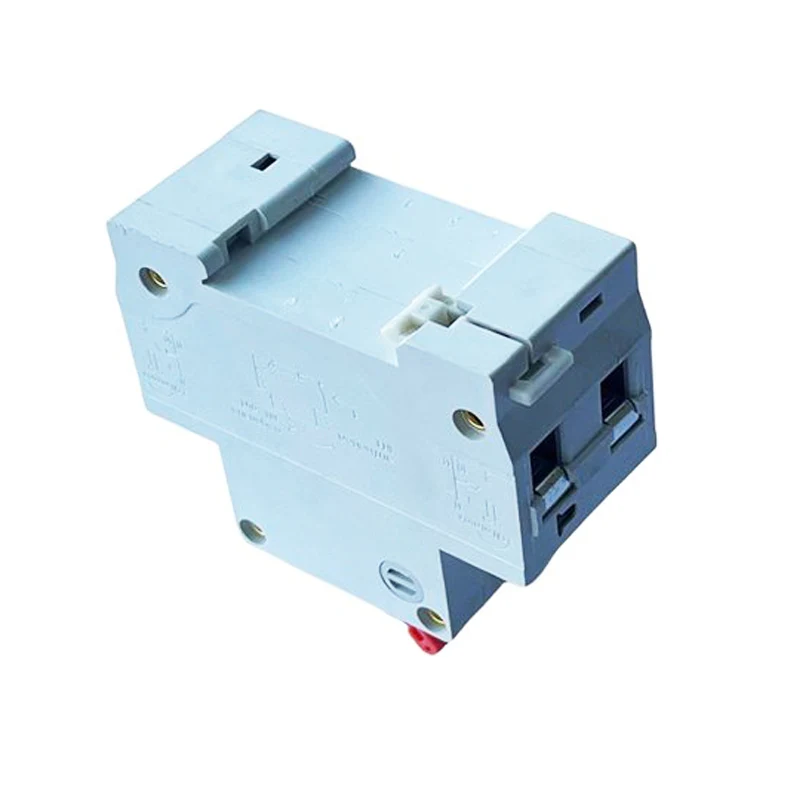

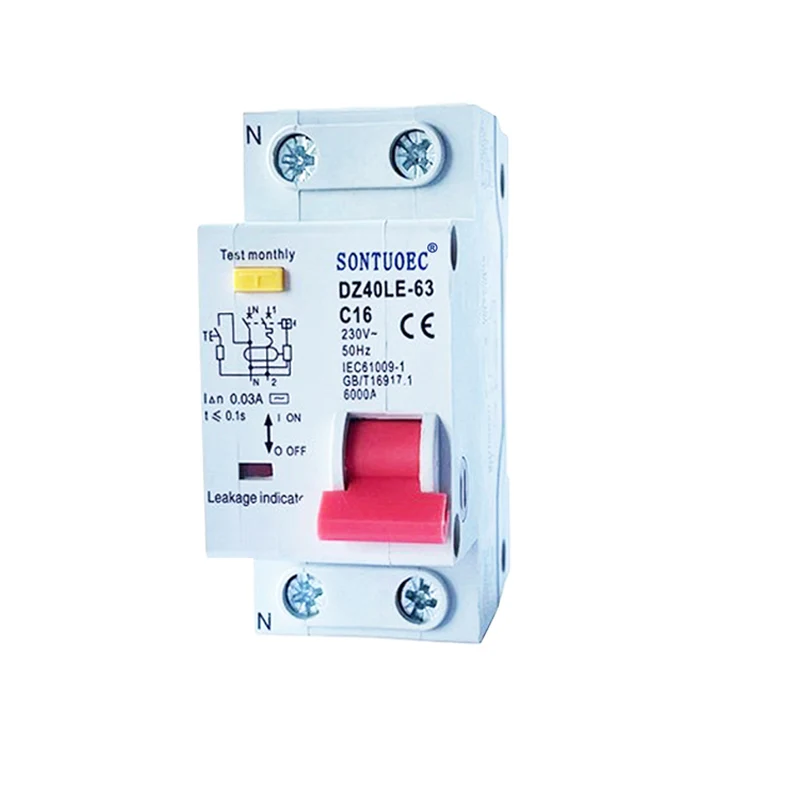

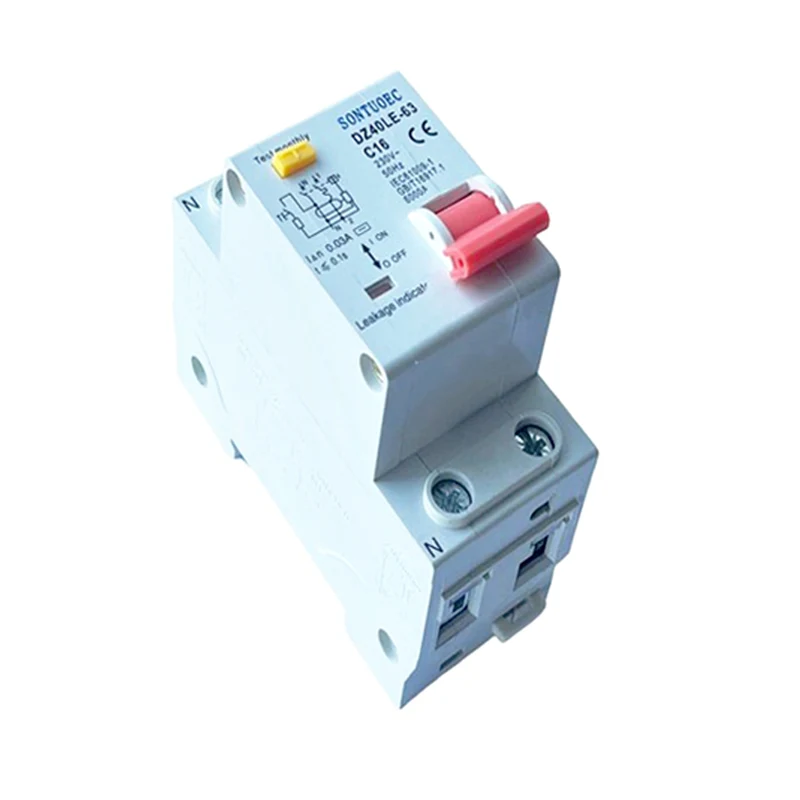

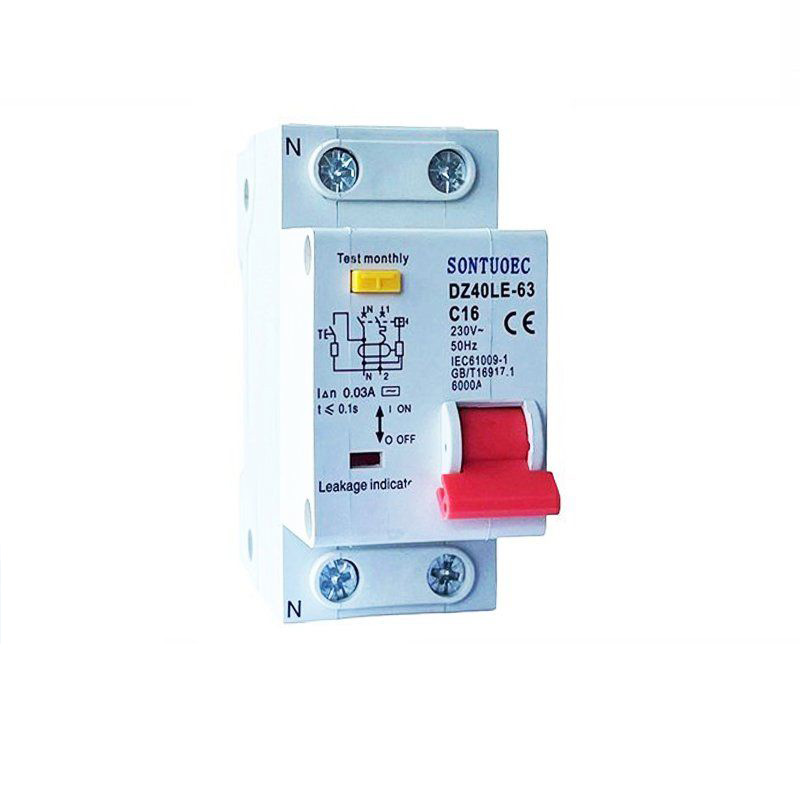

2p 1p+n residuele stroombreker met oorstroombeskerming

Beginsel van operasie

Die bedryfsbeginsel van die 2P 1P+N -residuele stroombreker met oorstroombeskerming is gebaseer op die vektormom van strome en die elektromagnetiese beginsel. As die strome op die L (Fire) en N (nul) lyne in die stroombaan nie in die grootte gelyk is nie, is die vektorsom van strome in die primêre kant van die transformatorstroom nie nul nie, wat 'n geïnduseerde spanning in die sekondêre syspoel opwek. Hierdie geïnduseerde spanning word by die elektromagnetiese relais gevoeg, wat 'n opwindingsstroom opwek wat 'n omgekeerde demagnetiserende krag skep. As die foutstroom die werkstroomwaarde van die RCBO bereik, sal hierdie omgekeerde demagnetiserende krag veroorsaak dat die anker in die elektromagnetiese relais van die juk ontkoppel, en die werkmeganisme druk om op te tree en die foutstroomstroombaan af te sny.

Kenmerke en voordele

Multifunksionele beskerming: 2P RCBO kombineer residuele stroombeskerming en oorstroombeskermingsfunksies, wat die veiligheid van stroombane en toerusting ten volle kan beskerm.

Hoë betroubaarheid: die aanvaarding van gevorderde elektroniese komponente en ontkoppelingsmeganisme het hoë betroubaarheid en veiligheid.

Buigsame konfigurasie: 2-polige ontwerp laat gelyktydige beskerming van 1-fase krag en nullyn toe, geskik vir verskillende komplekse elektriese stelsels.

Maklik om te installeer en te onderhou: redelike strukturele ontwerp, maklik om te installeer, en terselfdertyd maklik om onderhoud en hersiening uit te voer.

Seleksie en installasie

Seleksie: Wanneer u die tipe kies, moet dit gebaseer wees op die nominale spanning, nominale stroom, kortsluiting van die breekvermoë en die lekkasiestroom van die stroombaan en ander parameters. Terselfdertyd moet die aantal pole en die aantal huidige stroombane van RCBO ook oorweeg word om aan die beskermingsbehoeftes van die kring te voldoen.

Installasie: 2P RCBO moet op 'n droë, geventileerde plek geïnstalleer word sonder korrosiewe gas en geen gevaar vir ontploffing nie. Installasie moet verseker dat die bedrading korrek en betroubaar is, die werkmeganisme buigsaam en betroubaar is, en die installasie volg op relevante standaarde en kodes.
