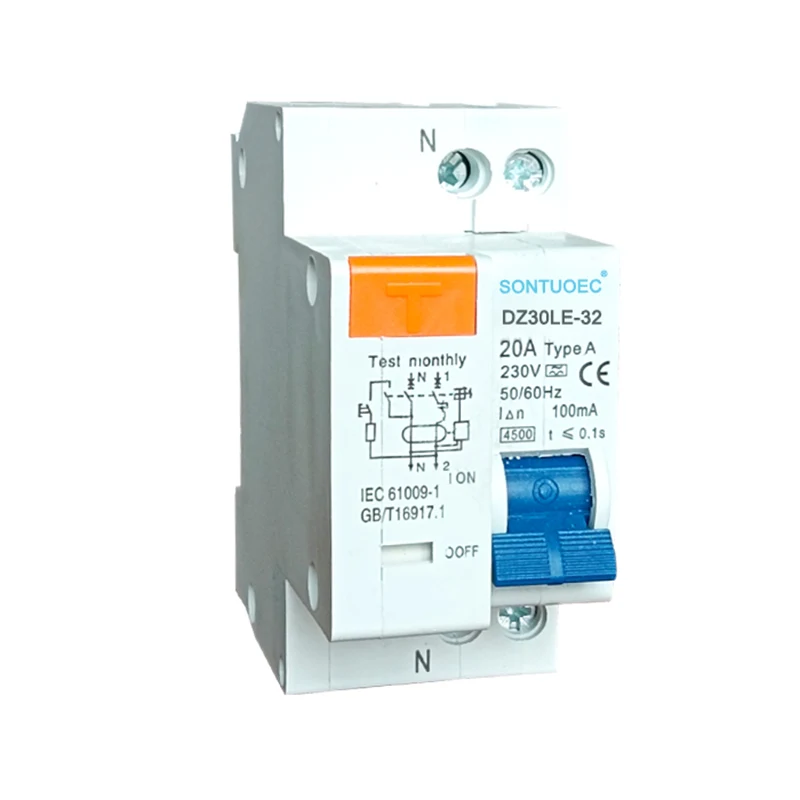

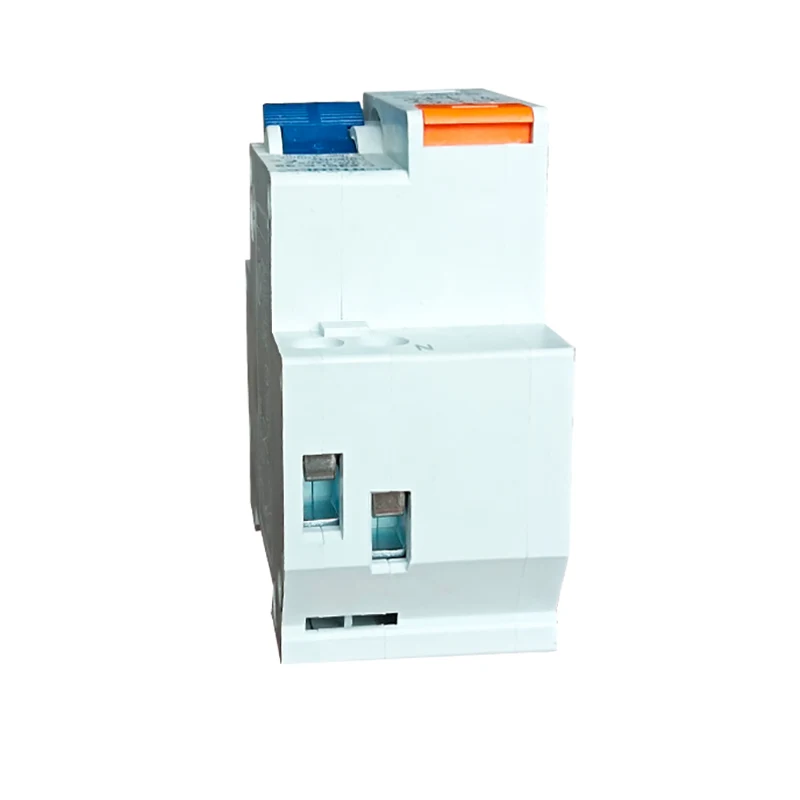

1p+n elektroniese tipe RCBO

1P+N Elektroniese tipe RCBOI's 'n Spesiale soort stroombreker wat die elektromagnetiese beginsel gebruik om die oorblywende stroom (lekkasiestroom) in die kring op te spoor en af te sny en sodoende elektriese brande en persoonlike elektriese skokongelukke te voorkom. Terselfdertyd het dit ook 'n oorstroombeskermingsfunksie, wat die kragbron outomaties kan afsny wanneer die stroombaan oorlaai of kortstondig is om die veiligheid van die kring en toerusting te beskerm.

Model:DZ30LE-63

Stuur navraag

Produk Beskrywing

Produksnaam	DZ30L-63
Model	Elektroniese tipe (MCB+RCD)
Pool	1p+n	1p+n
Gegradeerde stroom (A)	6a, 10a, 16a, 20a, 25a, 32a, 40a, 63a
Gegradeerde voorwaardelike residuele kortsluitstroom	3ka, 4.5ka; 6KA
Standaard	IEC61009-1
Elektro-machaniese uithouvermoë	Meer as 4000 siklusse
Gegradeerde residuele bedryfstroom	10mA, 30MA, 100MA, 300MA, 500MA

Werkbeginsel

 Residuele stroomopsporing: As daar oorblywende stroom in die stroombaan is, sal die nul -volgorde -stroomtransformator in die RCBO hierdie sein opspoor en dit omskakel in 'n elektriese sein vir verwerking.

 Signaalverwerking en -vergelyking: die waargenome residuele stroomsein sal versterk, gefiltreer en verwerk word, en dan vergelyk word met die vooraf ingestelde stroomwaarde.

 Tripping Action: As die oorblywende stroom die vooraf ingestelde stroomwaarde bereik of oorskry, sal die RCBO die trapmeganisme aktiveer om die hoofstroomkrag af te sny.

Kenmerke en voordele

 Elektromagnetiese beginsel: Die gebruik van elektromagnetiese beginsel vir residuele stroomopsporing word gekenmerk deur 'n hoë sensitiwiteit en vinnige reaksiesnelheid.

 Multifunksionele beskerming: Benewens die residuele stroombeskermingsfunksie, het dit ook 'n oorstroombeskermingsfunksie, wat die veiligheid van stroombane en toerusting volledig kan beskerm.

 Veilig en betroubaar: RCBO neem gevorderde elektroniese komponente en vrystellingsmeganisme aan, wat hoë betroubaarheid en veiligheid het.

 Maklik om te installeer en te onderhou: RCBO se struktuur is redelik ontwerp, maklik om te installeer en terselfdertyd maklik om onderhoud en opknapping uit te voer.

Hierdie 1P+N elektroniese tipe RCBO-funksie as 'n kombinasie van stroombreker en residuele stroomapparaat, wat die mens teen die fout van elektries beskerm as gevolg van oorstroom, kortsluiting, aardfoutstroom. Dit is selfbeskerming tot 'n maksimum kortsluitstroom 32A of 63A. En voldoen aan standaard IEC/EN 61009.1.

1. Voorsien beskerming teen aardfout/lekstroom en funksie van isolasie

2. Hoë kortsluitstroom weerstaan die kapasiteit

3. Toepassend op Terminal- en PIN/Fork Type -busstaafverbinding

4. Toegerus met vingerbeskermde aansluitstukke

5. Automaties ontkoppel die stroombaan wanneer die aardfout/lekkasie voorkom en die nominale sensitiwiteit oorskry

6. afhanklik van kragtoevoer en lynspanning, en vry van eksterne interferensie, spanningsskommeling.

1P+N Electronic Type RCBO
