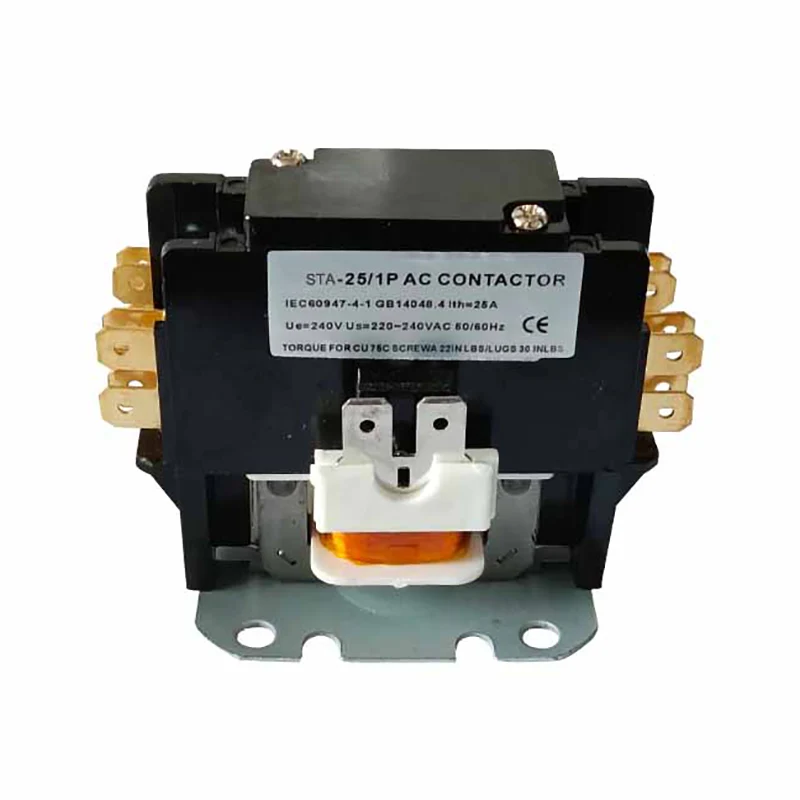

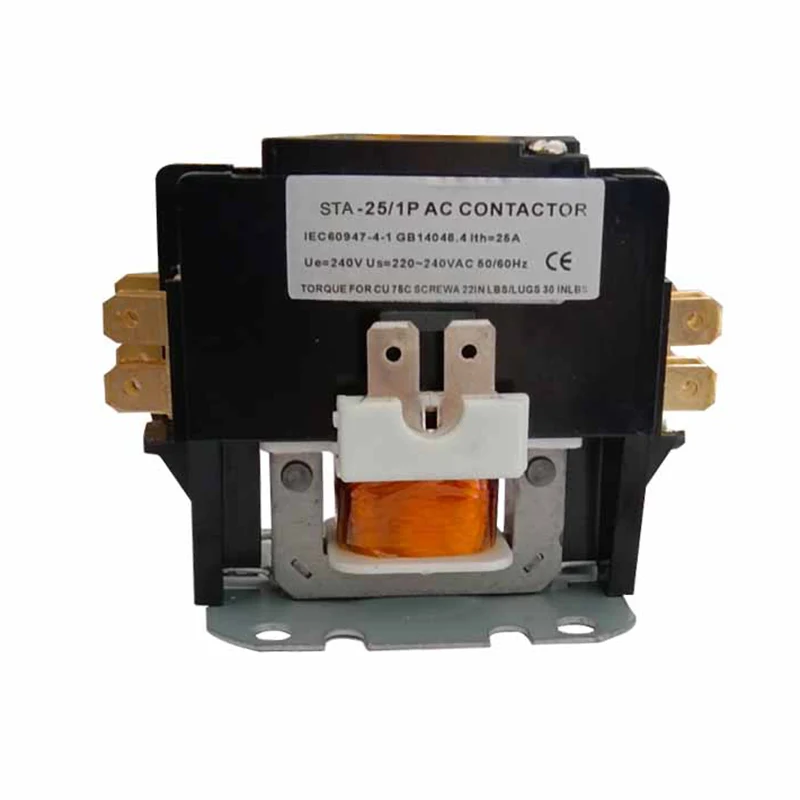

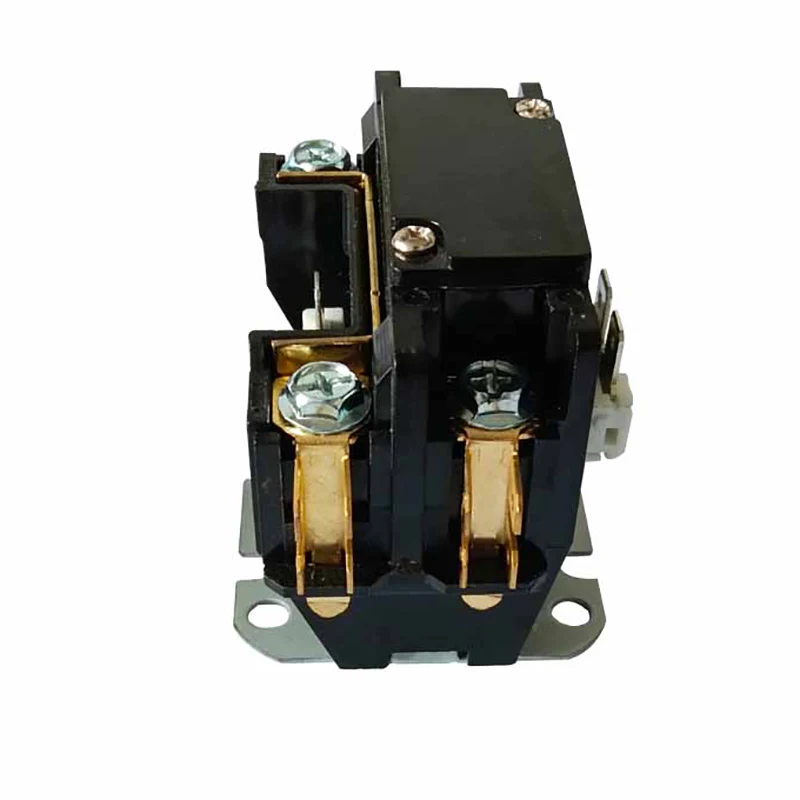

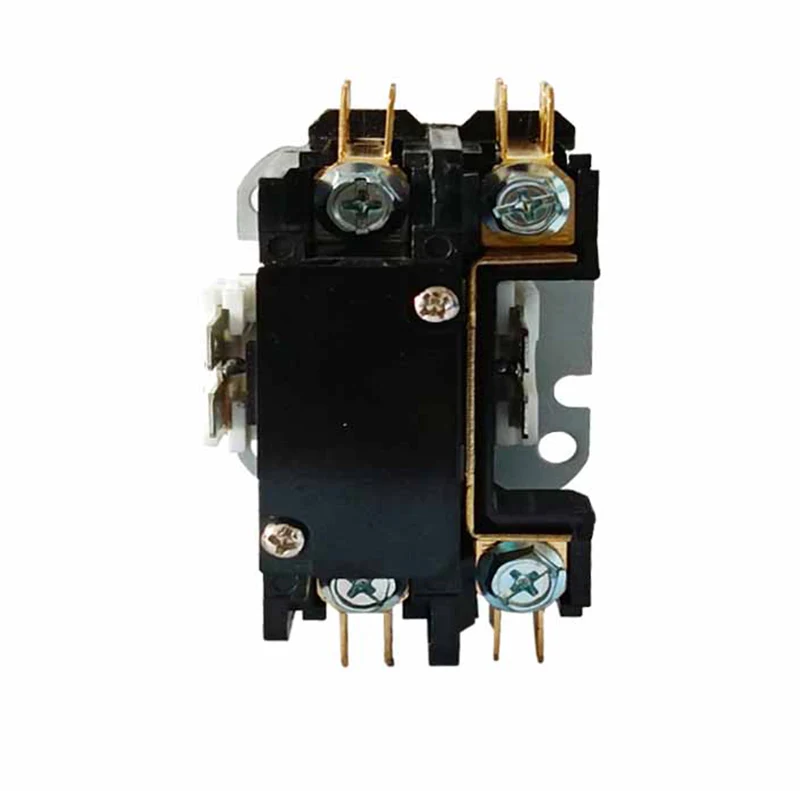

1.5p 25a lug AC -kondisioneringskontaktor

Beginsel van operasie

As die spoel van die 1,5p 25A -lugversorgingskontaktor aangeskakel word, word die ysterkern magneties en lok dit die kontakstelsel om te sluit en sodoende die elektriese las aan die kragbron koppel. As die spoel ontneem word, verloor die ysterkern sy magnetisme en word die kontakstelsel deur 'n veer geskei en sodoende die las van die kragbron ontkoppel. Op hierdie manier laat die kontakor afstandbeheer van die elektriese las toe.

Definitiewe doelkontak -toepassing:

• CJX9 (of STA) -reeks Air Contactor AC -kontakor is hoofsaaklik van toepassing op 'n lyn van AC 50Hz of 60Hz, die nomuleringsspanning is 240V en beoordeel werkstroom tot 60A, wat gebruik word om die lyn te sluit of af te skakel

• Lugversorgingskontakters is definitiewe doelwit AC -kontakor is ontwerp vir gebruik in verkoeling, lugversorging en elektriese verwarmingsstelsels.

• Kragverbindings kan gemaak word met óf skroefklemme met vinnige verbindings of lugklemme met vinnige verbindings

• Hulle voldoen aan IEC60947-4-1

Struktuur en kenmerke

Struktuur:

Elektromagnetiese stelsel: insluitend spoel-, kern- en ander komponente, wat gebruik word om magnetiese vloed te genereer om die opening en sluiting van die kontakstelsel te dryf.

Kontakstelsel: insluitend hoofkontak en hulpkontak, word die hoofkontak gebruik om hoë stroom te dra, en die hulpkontak word gebruik om die transmissie en terugvoer van die beheersein te besef.

LNR -blusapparaat: word gebruik om die boog wat gegenereer word wanneer die kontak ontkoppel word, te blus om die kontak teen skade te beskerm.

Shell: Word gebruik om die interne komponente teen die eksterne omgewing te beskerm, terwyl dit hitte -verspreiding verskaf.

Kenmerke:

Met 'n goed gedefinieerde doel en spesifieke ontwerp vir spesifieke kragstelsels en vragtipes.

Die kontakstelsel word vervaardig uit materiale van hoë gehalte met goeie elektriese geleidingsvermoë en slytweerstand.

Die elektromagnetiese stelsel het voldoende suigkrag om die kontakte betroubaar te betrek en vry te laat.

Die boogblusapparaat kan die boog effektief blus en die kontakte teen skade beskerm.

Die dop is redelik ontwerp met voldoende sterkte en hitte -verspreidingsprestasie.
