Werksbeginsel van termiese aflos en seleksie voorsorgmaatreëls

Termiese relaisis 'n belangrike lid van die aflosfamilie, wat gereeld in produksie gebruik word en baie belangrik is.

Werksbeginsel van termiese relais

Die verwarmingselement in 'n termiese aflos, wat hitte opwek, moet in serie met die motorkring gekoppel word. Dit laat die termiese aflos toe om motoroorladingsstrome direk op te spoor. Die waarnemingselement van 'n termiese aflos is tipies 'n bimetaalstrook. 'n Bimetaalstrook is 'n samestelling van twee metaalplate met verskillende lineêre uitsettingskoëffisiënte, meganies saamgedruk. Die laag met die groter uitsettingskoëffisiënt word die aktiewe laag genoem, terwyl die laag met die kleiner uitsettingskoëffisiënt die passiewe laag genoem word. Wanneer dit verhit word, brei die bimetaalstrook lineêr uit. As gevolg van die verskillende lineêre uitsettingskoëffisiënte van die twee metaallae en hul noue kontak, buig die bimetaalstrook na die passiewe laag. Die meganiese krag wat deur hierdie buiging gegenereer word, veroorsaak dat die kontakte werk.

Ontleed 'n termiese aflos

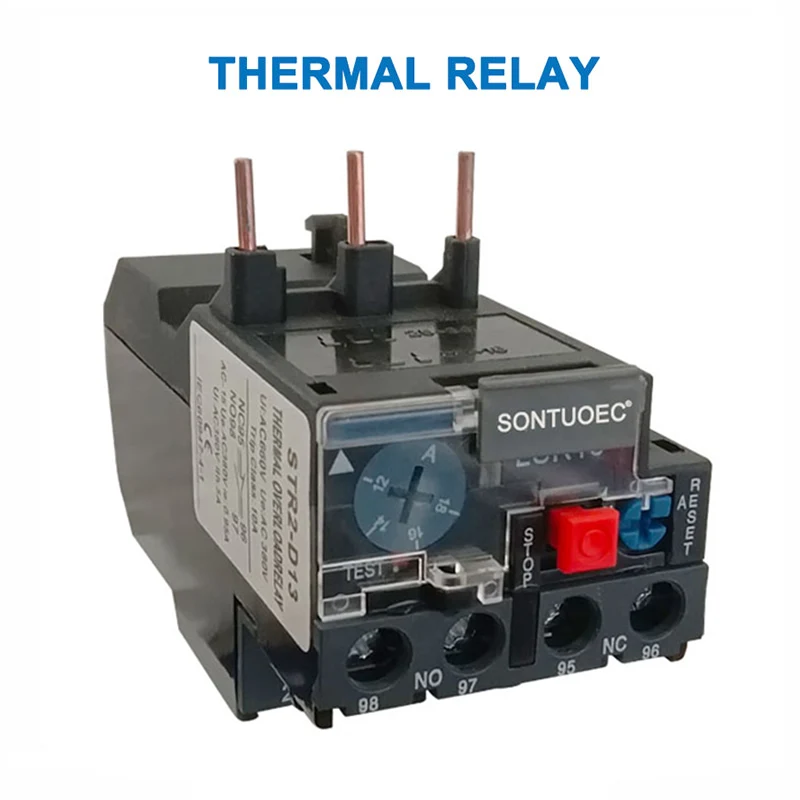

Atermiese aflosbestaan ​​uit 'n verwarmingselement, 'n bimetaalstrook, kontakte, en 'n transmissie- en verstelmeganisme. Die verwarmingselement is 'n lae-weerstand weerstanddraad wat in serie gekoppel is met die hoofstroombaan van die beskermde motor. Die bimetaalstrook word gevorm deur twee metaalplate met verskillende termiese uitsettingskoëffisiënte saam te druk. Wanneer die motor oorlaai is, oorskry die stroom wat deur die verwarmingselement vloei die vasgestelde stroom, wat veroorsaak dat die bimetaalstrook opwaarts buig as gevolg van hitte, wat van die plaat skei en die normaalweg geslote kontak oopmaak. Aangesien die normaal geslote kontak aan die motor se beheerkring gekoppel is, ontkrag die opening daarvan die gekoppelde kontaktorspoel, waardeur die kontaktor se hoofkontakte oopgemaak word en die motor se hoofstroombaan ontkrag word, en sodoende oorbelastingbeskerming verskaf.

Funksie van 'n termiese aflos

Dit word hoofsaaklik gebruik om oorbelastingbeskerming vir asinchrone motors te bied. Die werkingsbeginsel daarvan is dat wanneer die oorladingstroom deur die termiese element gaan, die bimetaalstrook verhit en buig, die aktuator stoot en die kontakte aandryf, en sodoende die motor se beheerkring ontkoppel en die motor afskakel, en sodoende oorbelastingbeskerming bied. Omdat die hitte-oordrag vanaf die bimetaalstrook tydens die buigproses lank neem, kan termiese relais nie vir kortsluitingbeskerming gebruik word nie; hulle kan slegs as oorladingsbeskerming vir termiese relais vir oorladingbeskerming gebruik word.

Doel van termiese aflos

Termiese relais aword hoofsaaklik vir stroombaanoorladingsbeskerming gebruik.

 Hul werkingsbeginsel is dat wanneer 'n oorbelastingstroom deur 'n termiese element gaan, die bimetaalstrook verhit en buig, die aandrywer stoot en die kontakte aandryf, en sodoende die stroombaan ontkoppel en die las stop, en sodoende oorbelastingbeskerming bied. Omdat die hitte-oordrag vanaf die bimetaalstrook tydens sy buigproses lank neem, kan termiese relais nie vir kortsluitingbeskerming gebruik word nie, maar slegs vir oorladingsbeskerming.

Voorsorgmaatreëls vir die keuse van termiese relais
